Торцовые насадные сборные фрезы Tungaloy TMD5400RIE ТАС для фрезерной обработки на большую глубину Диаметр металлорежущего инструмента 100 - 315 mm Главны

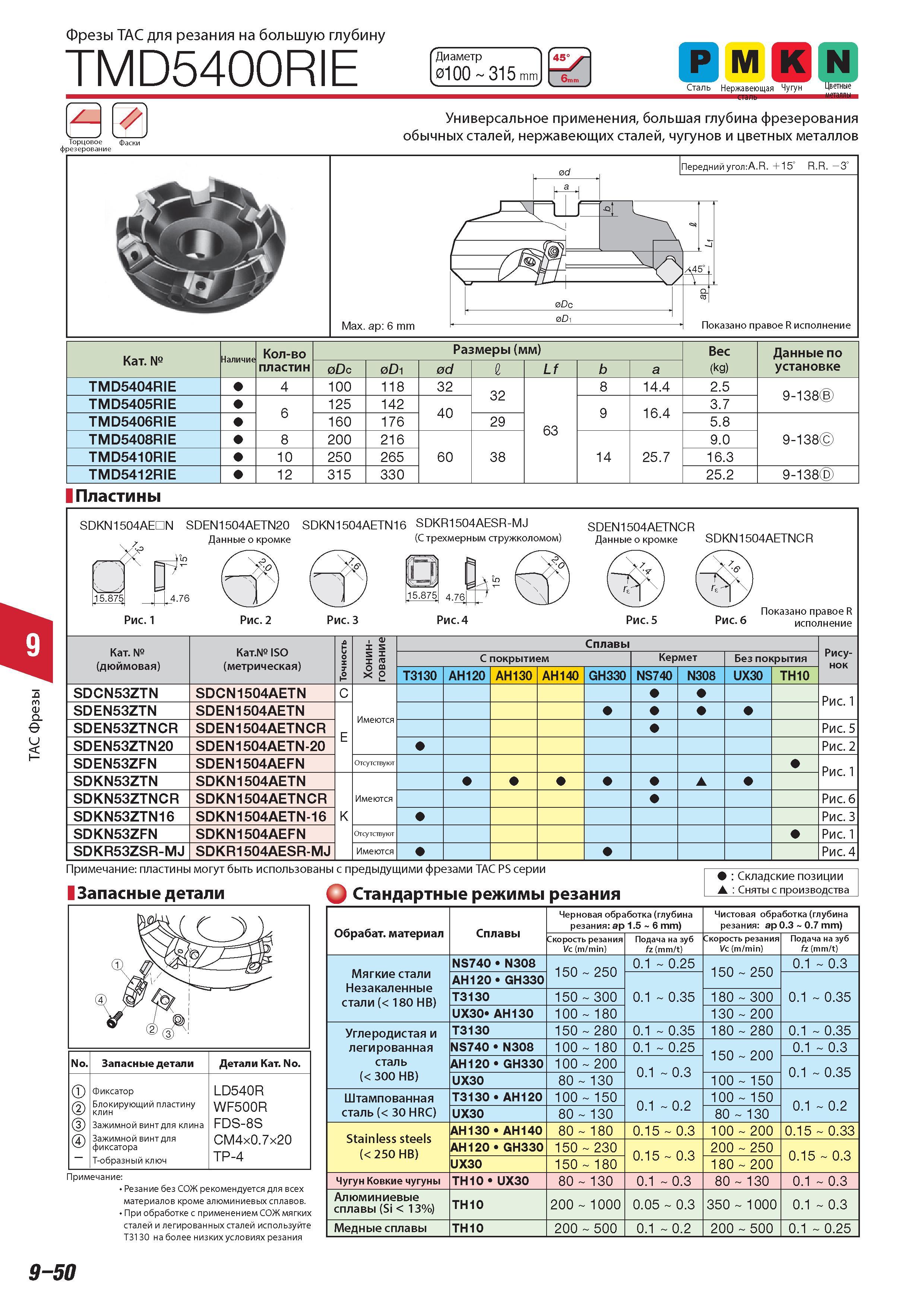

620 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.9-50

620 Торцовые насадные сборные фрезы Tungaloy TMD5400RIE ТАС для фрезерной обработки на большую глубину Диаметр металлорежущего инструмента 100 - 315 mm Главны Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 9-50

Торцовые насадные сборные фрезы Tungaloy TMD5400RIE ТАС для фрезерной обработки на большую глубину Диаметр металлорежущего инструмента 100 - 315 mm Главны

Торцовые насадные сборные фрезы Tungaloy TMD5400RIE ТАС для фрезерной обработки на большую глубину Диаметр металлорежущего инструмента 100 - 315 mm Главный угол в плане 45 градусов Р М К N Сталь Нержавеющая Чугун Цветные Торцовое Фаски фрезерование Универсальное применения большая глубина фрезерования обычных сталей нержавеющих сталей чугунов и цветных металлов Max. ap 6 mm Передний угол:Д.В. +15 R.R. 3 Показано правое R исполнение Категория Наличие Количество пластин Размеры (мм) Вес (kg) Данные по установке Dc 0D1 d r Lf b a TMD5404RIE 4 100 118 32 32 63 8 14.4 2.5 9-138 TMD5405RIE 6 125 142 40 9 16.4 3.7 TMD5406RIE 160 176 29 5.8 TMD5408RIE 8 200 216 9.0 9-138 TMD5410RIE 10 250 265 60 38 14 25.7 16.3 TMD5412RIE 12 315 330 25.2 9-138 Пластины SDKN1504AEDN SDEN1504AETN20 SDKN1504AETN16 SDKR1504AESR-MJ Данные о кромке (С трехмерным стружколомом) SDEN1504AETNCR Данные о кромке SDKN1504AETNCR ( 15.875 4.76 15.875 Рис. 1 Рис. 2 Рис. 3 4.76 Рис. 4 Рис. 5 Рис. 6 Показано правое R исполнение Категория (дюймовая) Категория ISO (метрическая) Точность Хонин- гование Сплавы Рису- нок С покрытием Кермет Без покрытия T3130 AH120 AH130 AH140 GH330 NS740 N308 UX30 TH10 SDCN53ZTN SDCN1504AETN C Имеются Рис. 1 SDEN53ZTN SDEN1504AETN SDEN53ZTNCR SDEN1504AETNCR Рис. 5 SDEN53ZTN20 SDEN1504AETN-20 Рис. 2 SDEN53ZFN SDEN1504AEFN Отсутствуют Рис. 1 SDKN53ZTN SDKN1504AETN А SDKN53ZTNCR SDKN1504AETNCR Имеются Рис. 6 SDKN53ZTN16 SDKN1504AETN-16 K Рис. 3 SDKN53ZFN SDKN1504AEFN Отсутствуют Рис. 1 SDKR53ZSR-MJ SDKR1504AESR-MJ Имеются Рис. 4 Примечание пластины могут быть использованы с предыдущими фрезами ТАС PS серии Запасные детали О Стандартные режимы резания Складские позиции А Сняты с производства Запасные детали Фиксатор ) Блокирующий пластину клин ) Зажимной винт для клина Зажимной винт для фиксатора T-образный ключ Примечание Резание без СОЖ рекомендуется для всех материалов кроме алюминиевых сплавов. При обработке с применением СОЖ мягких сталей и легированных сталей используйте Т3130 на более низких условиях резания Обрабатываемые материал Сплавы Черновая обработка (глубина резания ар 1.5 6 mm ) Чистовая обработка (глубина резания ар 0.3 0.7 mm ) Скорость резания Vc (m/min) Подача на зуб fz (mm/t) Скорость резания Vc (m/min) Подача на зуб fz (mm/t) Мягкие стали Незакаленные стали ( 180 HB) NS740 N308 150 250 0.1 0.25 150 250 0.1 0.3 AH120 GH330 0.1 0.35 0.1 0.35 T3130 150 300 180 300 UX30 AH130 100 180 130 200 Углеродистая и легированная сталь ( 300 HB) T3130 150 280 0.1 0.35 180 280 0.1 0.35 NS740 N308 100 180 0.1 0.25 150 200 0.1 0.3 AH120 GH330 100 200 0.1 0.3 0.1 0.35 UX30 80 130 100 150 Штампованная сталь ( 30 HRC) T3130 AH120 100 150 0.1 0.2 100 150 0.1 0.2 UX30 80 130 80 130 Stainless steels ( 250 HB) AH130 AH140 80 180 0.15 0.3 100 200 0.15 0.33 AH120 GH330 150 230 0.15 0.3 200 250 0.15 0.3 UX30 150 180 180 200 Чугун Ковкие чугуны TH10 UX30 80 130 0.1 0.3 80 130 0.1 0.3 Алюминиевые сплавы (Si 13%) TH10 200 1000 0.05 0.3 350 1000 0.1 0.3 Медные сплавы TH10 200 500 0.1 0.2 200 500 0.1 0.25 9-50 ТАС Фрезы TMD5400RIE
