Торцевые насадные фрезы Tungaloy TME44001 с низкими усилиями резания Сборный фрезерный инструмент со сменными режущими твердосплавными пластинами Диаметр

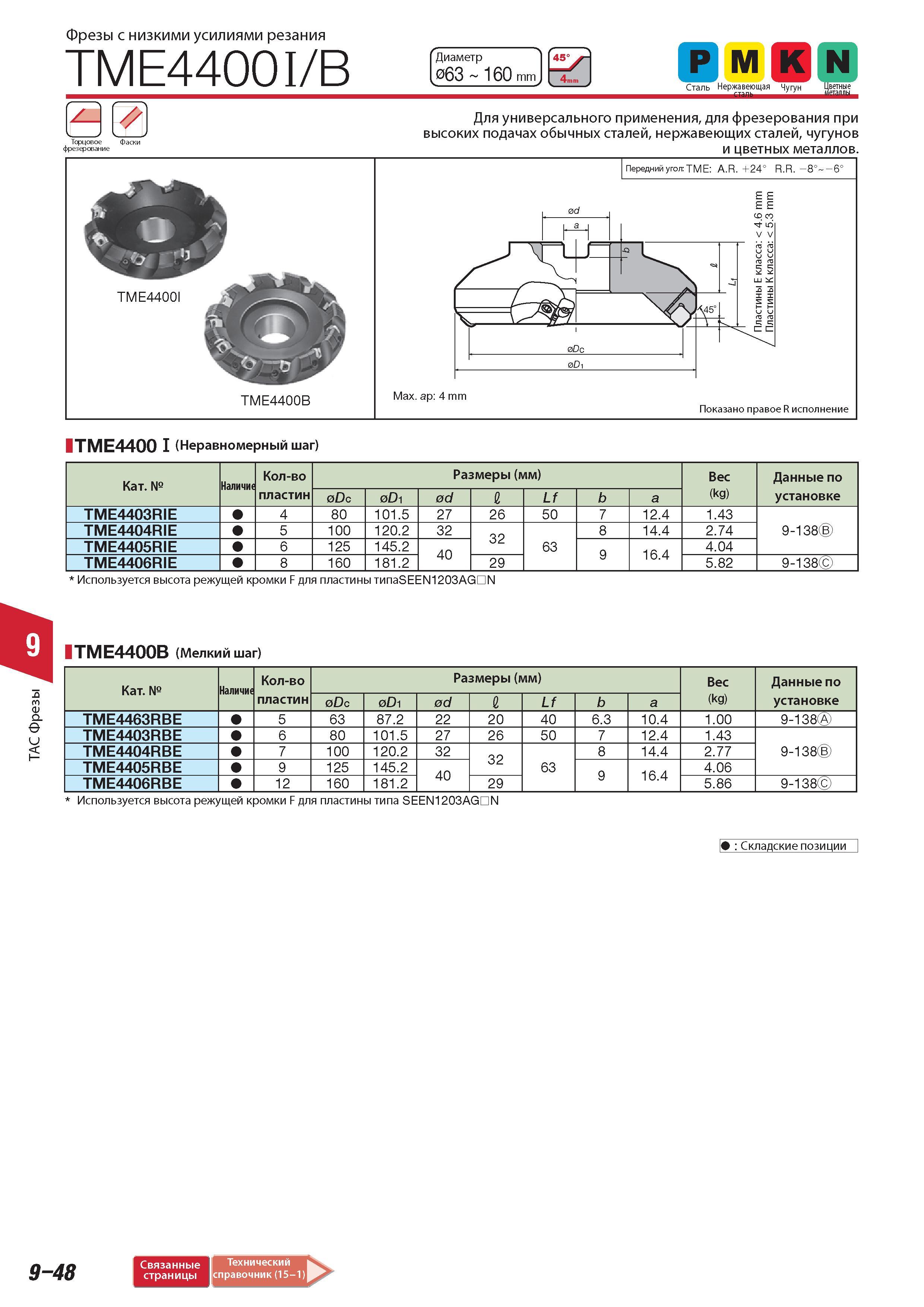

618 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.9-48

618 Торцевые насадные фрезы Tungaloy TME44001 с низкими усилиями резания Сборный фрезерный инструмент со сменными режущими твердосплавными пластинами Диаметр Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 9-48

Торцевые насадные фрезы Tungaloy TME44001 с низкими усилиями резания Сборный фрезерный инструмент со сменными режущими твердосплавными пластинами Диаметр

Торцевые насадные фрезы Tungaloy TME44001 с низкими усилиями резания Сборный фрезерный инструмент со сменными режущими твердосплавными пластинами Диаметр 63 160 mm 45 4m Р М К N Сталь Нержавеющая Чугун Цветные Торцовое Фаски фрезерование Для универсального применения для фрезерования при высоких подачах обычных сталей нержавеющих сталей чугунов и цветных металлов. Передний угол TME A.R. +24 R.R. 8 Max. ap 4 mm Показано правое R исполнение TME4400 (Неравномерный шаг) Категория Наличие Количество Размеры (мм) Вес Данные по пластин Dc 0D1 d r Lf b a (kg) установке TME4403RIE 4 80 101.5 27 26 50 7 12.4 1.43 TME4404RIE 5 100 120.2 32 32 8 14.4 2.74 9-138 TME4405RIE 6 125 145.2 40 63 9 16.4 4.04 TME4406RIE 8 160 181.2 29 5.82 9-138 Используется высота режущей кромки F для пластины типаSEEN1203AG N TME4400B (Мелкий шаг) Категория Наличие Количество Размеры (мм) Вес Данные по пластин Dc 0D1 d r Lf b a (kg) установке TME4463RBE 5 63 87.2 22 20 40 6.3 10.4 1.00 9-138 TME4403RBE 6 80 101.5 27 26 50 7 12.4 1.43 TME4404RBE 7 100 120.2 32 32 8 14.4 2.77 9-138 TME4405RBE 9 125 145.2 40 63 9 16.4 4.06 TME4406RBE 12 160 181.2 29 5.86 9-138 Используется высота режущей кромки F для пластины типа SEEN1203AG N Складские позиции 9-48 Связанные страницы ТАС Фрезы TME44001 Фрезы
