Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

KORLOY | Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

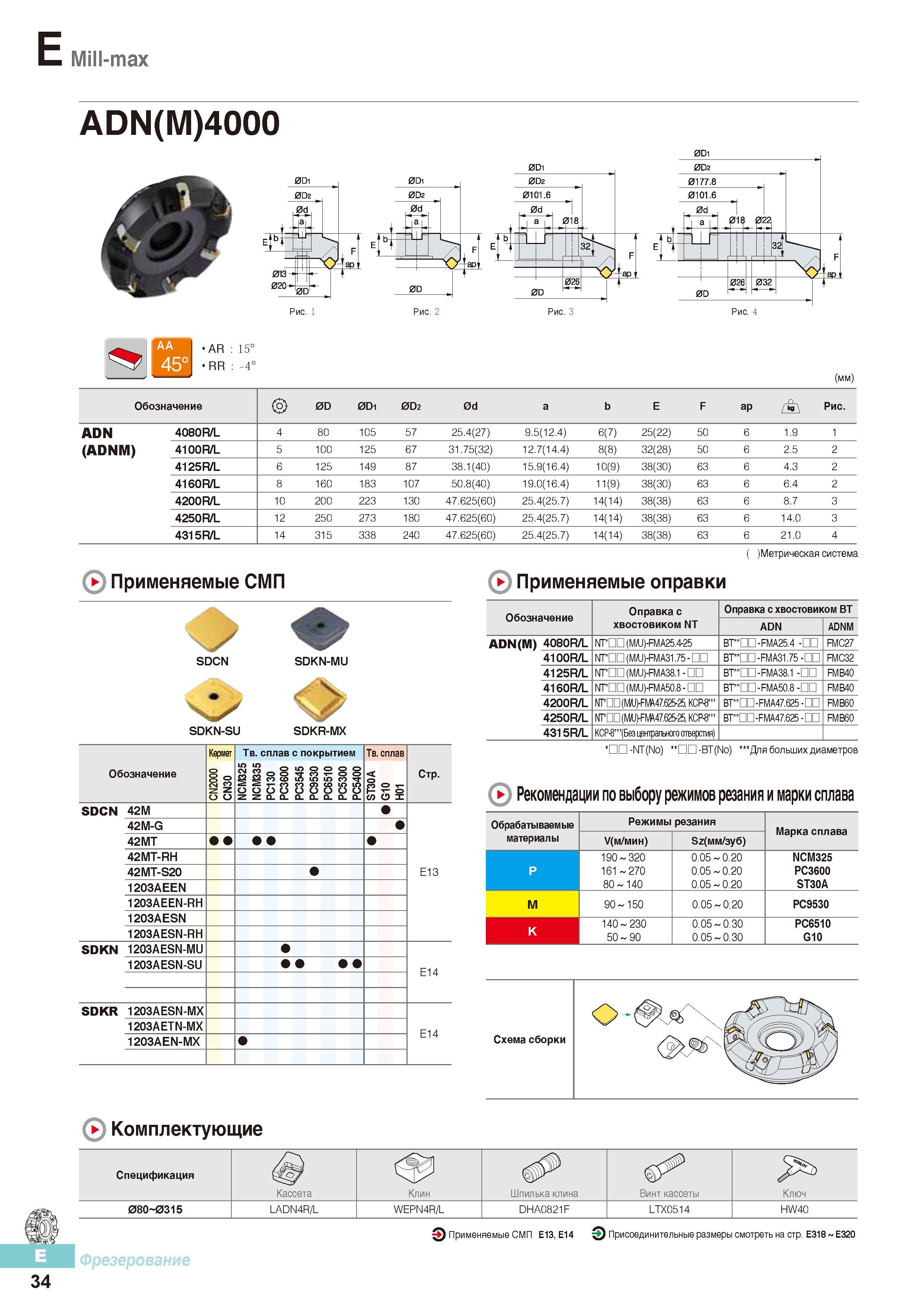

Торцевые фрезы по металлу Korloy Mill-max ADN(M)4000 с режущими твердосплавными фрезерными пластинами Общий вид Присоединительные размеры

421 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.E34

421 Торцевые фрезы по металлу Korloy Mill-max ADN(M)4000 с режущими твердосплавными фрезерными пластинами Общий вид Присоединительные размеры Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. E34

Торцевые фрезы по металлу Korloy Mill-max ADN(M)4000 с режущими твердосплавными фрезерными пластинами Общий вид Присоединительные размеры

Торцевые фрезы по металлу Korloy Mill-max ADN(M)4000 с режущими твердосплавными фрезерными пластинами Общий вид Присоединительные размеры _ Применяемые СМП Марки твердых сплавов Режимы резания Комплектующие AR 15° RR -4° (mm) Обозначение 0D 0D1 0D2 0d a b E F ap Рис. ADN 4080R/L 4 80 105 57 25.4(27) 9.5(12.4) 6(7) 25(22) 50 6 1.9 1 (ADNM) 4100R/L 5 100 125 67 31.75(32) 12.7(14.4) 8(8) 32(28) 50 6 2.5 2 4125R/L 6 125 149 87 38.1(40) 15.9(16.4) 10(9) 38(30) 63 6 4.3 2 4160R/L 8 160 183 107 50.8(40) 19.0(16.4) 11(9) 38(30) 63 6 6.4 2 4200R/L 10 200 223 130 47.625(60) 25.4(25.7) 14(14) 38(38) 63 6 8.7 3 4250R/L 12 250 273 180 47.625(60) 25.4(25.7) 14(14) 38(38) 63 6 14.0 3 4315R/L 14 315 338 240 47.625(60) 25.4(25.7) 14(14) 38(38) 63 6 21.0 4 Метрическая система Применяемые СМП Применяемые оправки SDCN SDKN-SU SDKN-MU SDKR-MX Обозначение Оправка с хвостовиком NT Оправка с хвостовиком ВТ ADN ADNM ADN(M) 4080R/L NTHD (M/U)-FMA25.4-25 ВТ Ш-FMA25.4 FMC27 4100R/L NT DD (M/U)-FMA31.75 - ВТ Ш-FMA31.75- FMC32 4125R/L NT DD (M/U)-FMA38.1 - ВТ Ш-FMA38.1 FMB40 4160R/L NT DD (M/U)-FMA50.8 - ВТ Ш-FMA50.8 FMB40 4200R/L NTHD (MU)-FIVR47625-25, KCP-8 ВТ Ш-FMA47.625-DD FMB60 4250R/L NTHD (MU)-FIVR47625-25, KCP-8 ВТ Ш-FMA47.625 FMB60 4315R/L КСР-8”’(Без центрального отверстия) Кермег Твердый сплав с покрытием Твердый сплав Обозначение CN2000 CN30 NCM325 NCM335 PC130 PC3600 PC3545 PC9530 PC6510 PC5300 PC5400 < Р 5 05 X Стр. SDCN 42М Е13 42M-G 42МТ 42MT-RH 42MT-S20 1203AEEN 1203AEEN-RH 1203AESN 1203AESN-RH SDKN 1203AESN-MU Е14 1203AESN-SU SDKR 1203AESN-MX Е14 1203AETN-MX 1203AEN-MX -NT(No) -BT(No) Для больших диаметров ( Рекомендации по выбору режимов резания и марки сплава Обрабатываемые материалы Режимы резания Марка сплава V(m/mhh) Sz(мм/зy6) Р 190-320 161-270 80-140 0.05-0.20 0.05-0.20 0.05-0.20 NCM325 РС3600 ST30A М 90-150 0.05-0.20 РC9530 K 140-230 50-90 0.05-0.30 0.05-0.30 PC6510 G10 Спецификация Кассета Клин Шпилька клина Винт кассеты Ключ 080 0315 LADN4R/L WEPN4R/L DHA0821F LTX0514 HW40 Применяемые СМП Е13, Е14 Присоединительные размеры смотреть на стр. Е318 Е320 Фрезерование 34
