Торцевые фрезы Korloy Power Buster с креплением на оправку Главный угол в плане 45 градусов Основные геометрические и присоединительные размеры

439 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.E52

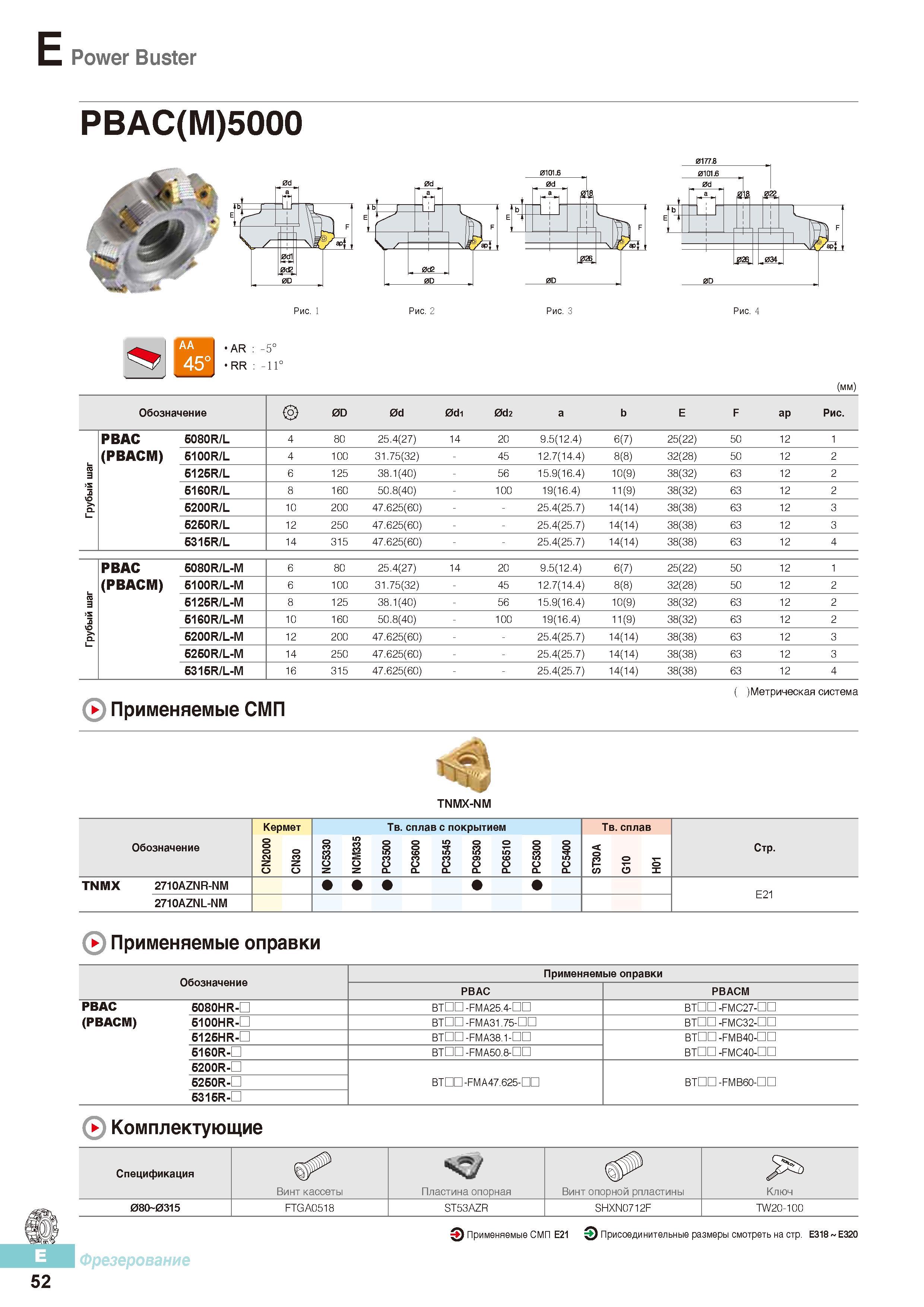

439 Торцевые фрезы Korloy Power Buster с креплением на оправку Главный угол в плане 45 градусов Основные геометрические и присоединительные размеры Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. E52

Торцевые фрезы Korloy Power Buster с креплением на оправку Главный угол в плане 45 градусов Основные геометрические и присоединительные размеры

Торцевые фрезы Korloy Power Buster с креплением на оправку Главный угол в плане 45 градусов Основные геометрические и присоединительные размеры _ Применяемые двусторонние режущие фрезерные пластины Комплектующие AR -5° RR -11° (mm) Обозначение 0D 0d 0di 0d2 a b E F ap Рис. PBAC 5080R/L 4 80 25.4(27) 14 20 9.5(12.4) 6(7) 25(22) 50 12 1 Грубый шаг (PBACM) 5100R/L 4 100 31.75(32) - 45 12.7(14.4) 8(8) 32(28) 50 12 2 5125R/L 6 125 38.1(40) - 56 15.9(16.4) 10(9) 38(32) 63 12 2 5160R/L 8 160 50.8(40) - 100 19(16.4) 11(9) 38(32) 63 12 2 5200R/L 10 200 47.625(60) 25.4(25.7) 14(14) 38(38) 63 12 3 5250R/L 12 250 47.625(60) 25.4(25.7) 14(14) 38(38) 63 12 3 5315R/L 14 315 47.625(60) 25.4(25.7) 14(14) 38(38) 63 12 4 PBAC 5080R/L-M 6 80 25.4(27) 14 20 9.5(12.4) 6(7) 25(22) 50 12 1 Грубый шаг (PBACM) 5100R/L-M 6 100 31.75(32) - 45 12.7(14.4) 8(8) 32(28) 50 12 2 5125R/L-M 8 125 38.1(40) - 56 15.9(16.4) 10(9) 38(32) 63 12 2 5160R/L-M 10 160 50.8(40) - 100 19(16.4) 11(9) 38(32) 63 12 2 5200R/L-M 12 200 47.625(60) 25.4(25.7) 14(14) 38(38) 63 12 3 5250R/L-M 14 250 47.625(60) 25.4(25.7) 14(14) 38(38) 63 12 3 5315R/L-M 16 315 47.625(60) 25.4(25.7) 14(14) 38(38) 63 12 4 Применяемые СМП Метрическая система TNMX-NM Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 CN30 NC5330 NCM335 РС3500 РС360С РС3545 РС9530 РС6510 РС5300 РС5400 ST30A G10 H01 Стр. TNMX 2710AZNR-NM E21 2710AZNL-NM Применяемые оправки Обозначение Применяемые оправки РВАС РВАСМ PBAC 5080HR-D БТПП-FMA25.4-DD БТПП -FMC27-nn (PBACM) 5100HR-D БТПП-FMA31.75-DD БТПП -FMC32-nn 5125HR-D БТПП-FMA38.1-DD БТПП -FMБ40-ПП 5160R-D БТПП-РМА50.8-ПП БТПП -FMC40-nn 5200R-D 5250R-D БТПП-FMA47.625-DD БТПП-FMB60-nn 5315R-D Комплектующие Спецификация
