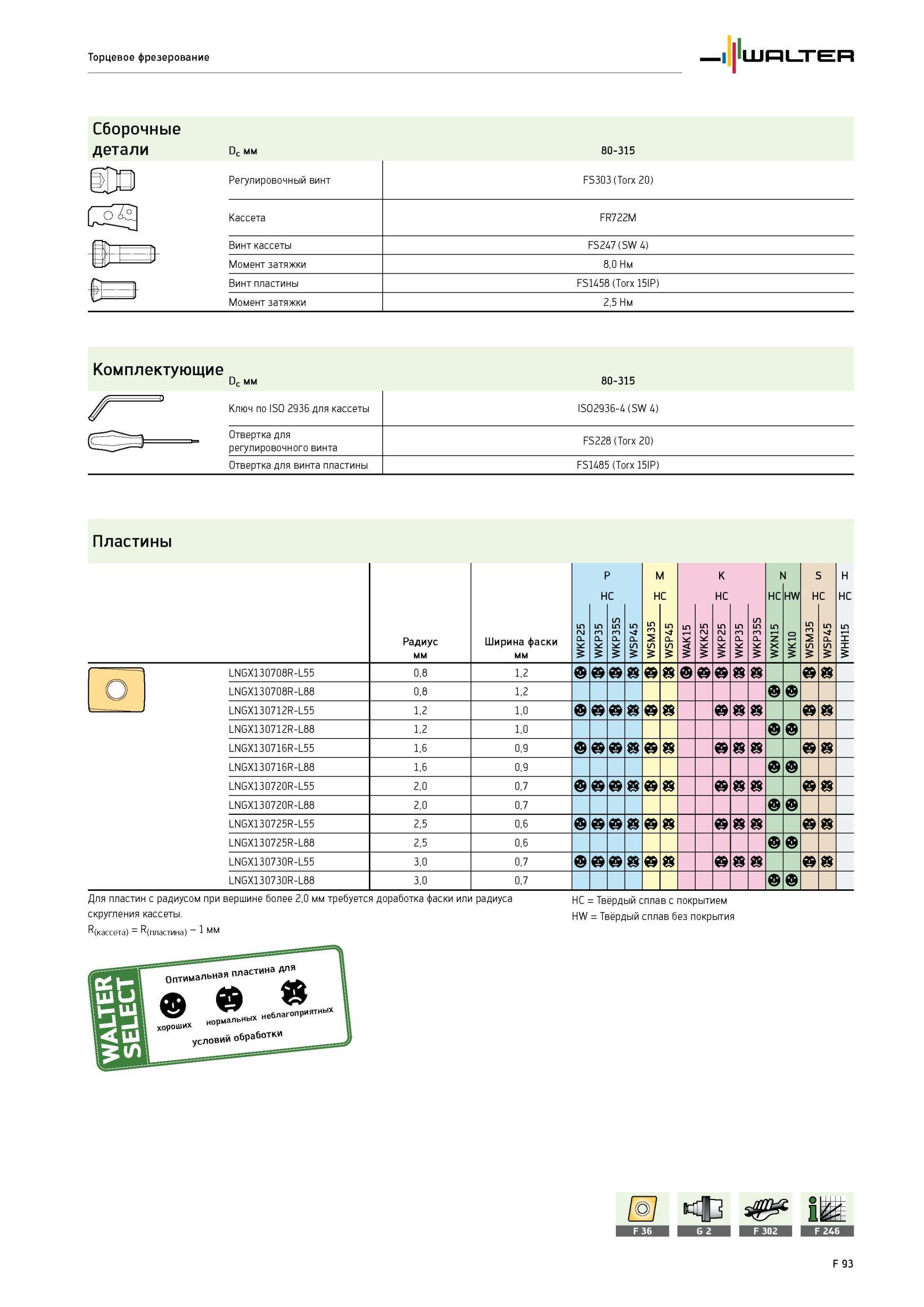

1743 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F93

1743 Торцевое фрезерование Сборочные детали Dc мм 80-315 Регулировочный винт FS303 (Torx 20) Кассета FR722M Винт кассеты FS247 (SW 4) Момент затяжки 8,0 Нм Винт пл Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F93

Торцевое фрезерование Сборочные детали Dc мм 80-315 Регулировочный винт FS303 (Torx 20) Кассета FR722M Винт кассеты FS247 (SW 4) Момент затяжки 8,0 Нм Винт пл

Торцевое фрезерование Сборочные детали Dc мм 80-315 Регулировочный винт FS303 (Torx 20) Кассета FR722M Винт кассеты FS247 (SW 4) Момент затяжки 8,0 Нм Винт пластины FS1458 (Torx 15IP) Момент затяжки 2,5 Нм Комплектующие Dc мм 80-315 Ключ по ISO 2936 для кассеты ISO2936-4 (SW 4) Отвертка для регулировочного винта FS228 (Torx 20) Отвертка для винта пластины FS1485 (Torx 15IP) Пластины Радиус мм Ширина фаски мм WKP25 P H 5 m P K WK WKP35S n 5 P S WS M H 5 m 2 S WS WSP45 1 WAK15 WKK25 K HC 5 f>J P K WK 1 WKP35 1 WKP35S HC 5 l-H Z X HW 0 1 K H 5 m 2 S WS C 5 P S WS H HC 5 l-H H LNGX130708R-L55 0,8 1,2 a LNGX130708R-L88 0,8 1,2 LNGX130712R-L55 1,2 1,0 LNGX130712R-L88 1,2 1,0 LNGX130716R-L55 1,6 0,9 LNGX130716R-L88 1,6 0,9 LNGX130720R-L55 2,0 0,7 LNGX130720R-L88 2,0 0,7 LNGX130725R-L55 2,5 0,6 LNGX130725R-L88 2,5 0,6 LNGX130730R-L55 3,0 0,7 LNGX130730R-L88 3,0 0,7 Для пластин с радиусом при вершине более 2,0 мм требуется доработка фаски или радиуса HC Твёрдый сплав с покрытием скрУгления гассеты. HW Твёрдый сплав без покрытия (кассета) (пластина) - 1 мм F 93 WKP25 WKP35 WKP35S WSP45 WSM35 WSP45 WAK15 WKK25 WKP25 WKP35 WKP35S WXN15 WK10 WSM35 WSP45 WHH15
