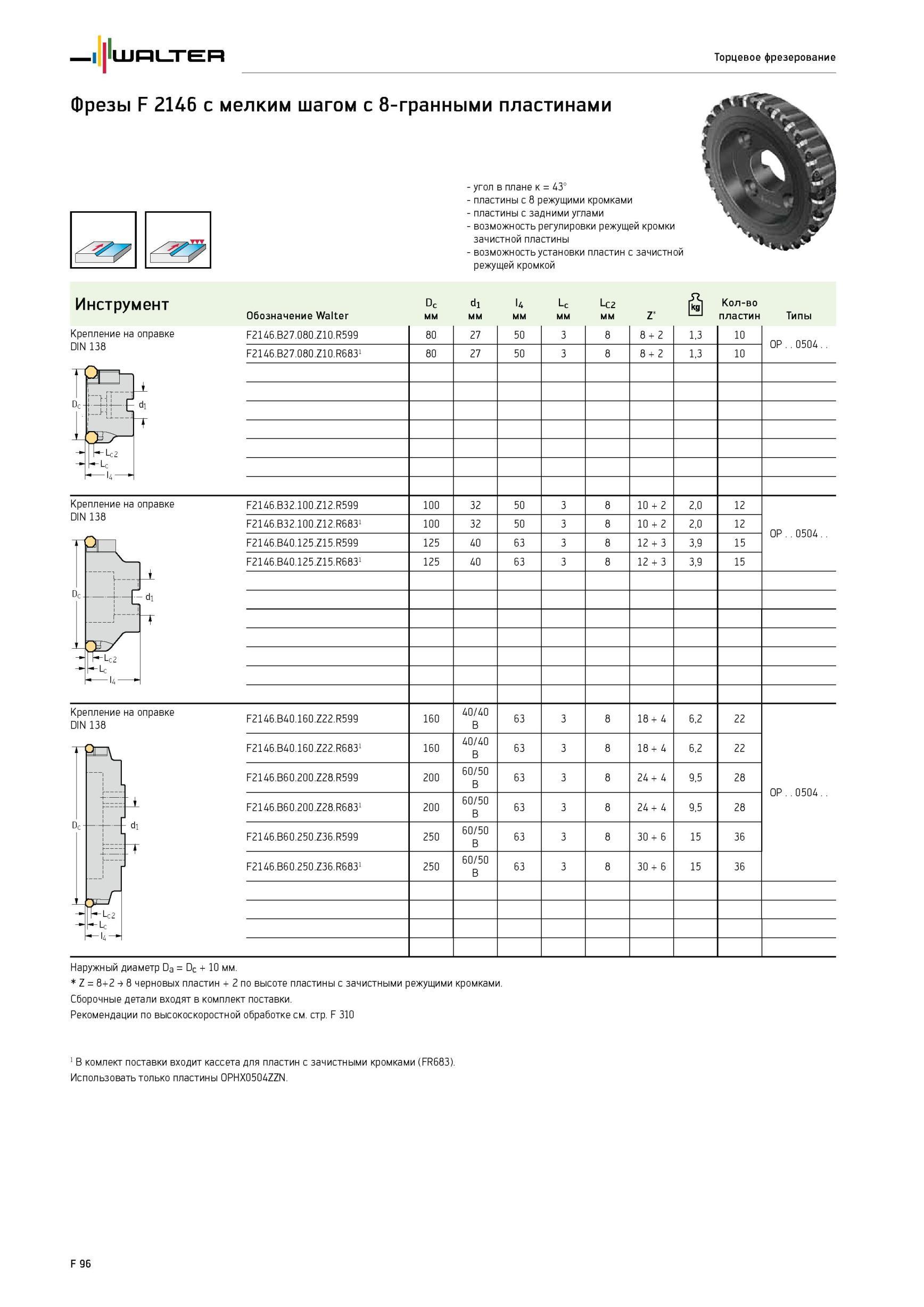

1746 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F96

1746 Торцевое фрезерование Фрезы Walter F 2146 с мелким шагом с 8-гранными пластинами Крепление на оправке DIN 138 угол в плане к 43° пластины с 8 режущими кромкам Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F96

Торцевое фрезерование Фрезы Walter F 2146 с мелким шагом с 8-гранными пластинами Крепление на оправке DIN 138 угол в плане к 43° пластины с 8 режущими кромкам

Торцевое фрезерование Фрезы Walter F 2146 с мелким шагом с 8-гранными пластинами Крепление на оправке DIN 138 угол в плане к 43° пластины с 8 режущими кромками пластины с задними углами возможность регулировки режущей кромки зачистной пластины возможность установки пластин с зачистной режущей кромкой Инструмент Обозначение Dc мм d1 мм l4 мм Lc мм LC2 мм Z fi Количество пластин Типы F2146.B27.080.Z10.R599 80 27 50 3 8 8 + 2 1,3 10 OP 0504 F2146.B27.080.Z10.R6831 80 27 50 3 8 8 + 2 1,3 10 F2146.B32.100.Z12.R599 100 32 50 3 8 10 + 2 2,0 12 OP 0504 F2146.B32.100.Z12.R6831 100 32 50 3 8 10 + 2 2,0 12 F2146.B40.125.Z15.R599 125 40 63 3 8 12 + 3 3,9 15 F2146.B40.125.Z15.R6831 125 40 63 3 8 12 + 3 3,9 15 F2146.B40.160.Z22.R599 160 40/40 B 63 3 8 18 + 4 6,2 22 OP 0504 F2146.B40.160.Z22.R6831 160 40/40 B 63 3 8 18 + 4 6,2 22 F2146.B60.200.Z28.R599 200 60/50 B 63 3 8 24 + 4 9,5 28 F2146.B60.200.Z28.R6831 200 60/50 B 63 3 8 24 + 4 9,5 28 F2146.B60.250.Z36.R599 250 60/50 B 63 3 8 30 + 6 15 36 F2146.B60.250.Z36.R6831 250 60/50 B 63 3 8 30 + 6 15 36 Крепление на оправке DIN 138 Крепление на оправке DIN 138 Наружный диаметр Da Dc + 10 мм. Z 8+2 8 черновых пластин + 2 по высоте пластины с зачистными режущими кромками. Сборочные детали входят в комплект поставки. Рекомендации по высокоскоростной обработке см. стр. F 310 и 1 В комлект поставки входит кассета для пластин с зачистными кромками (FR683). Использовать только пластины OPHX0504ZZN. F 96
