WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

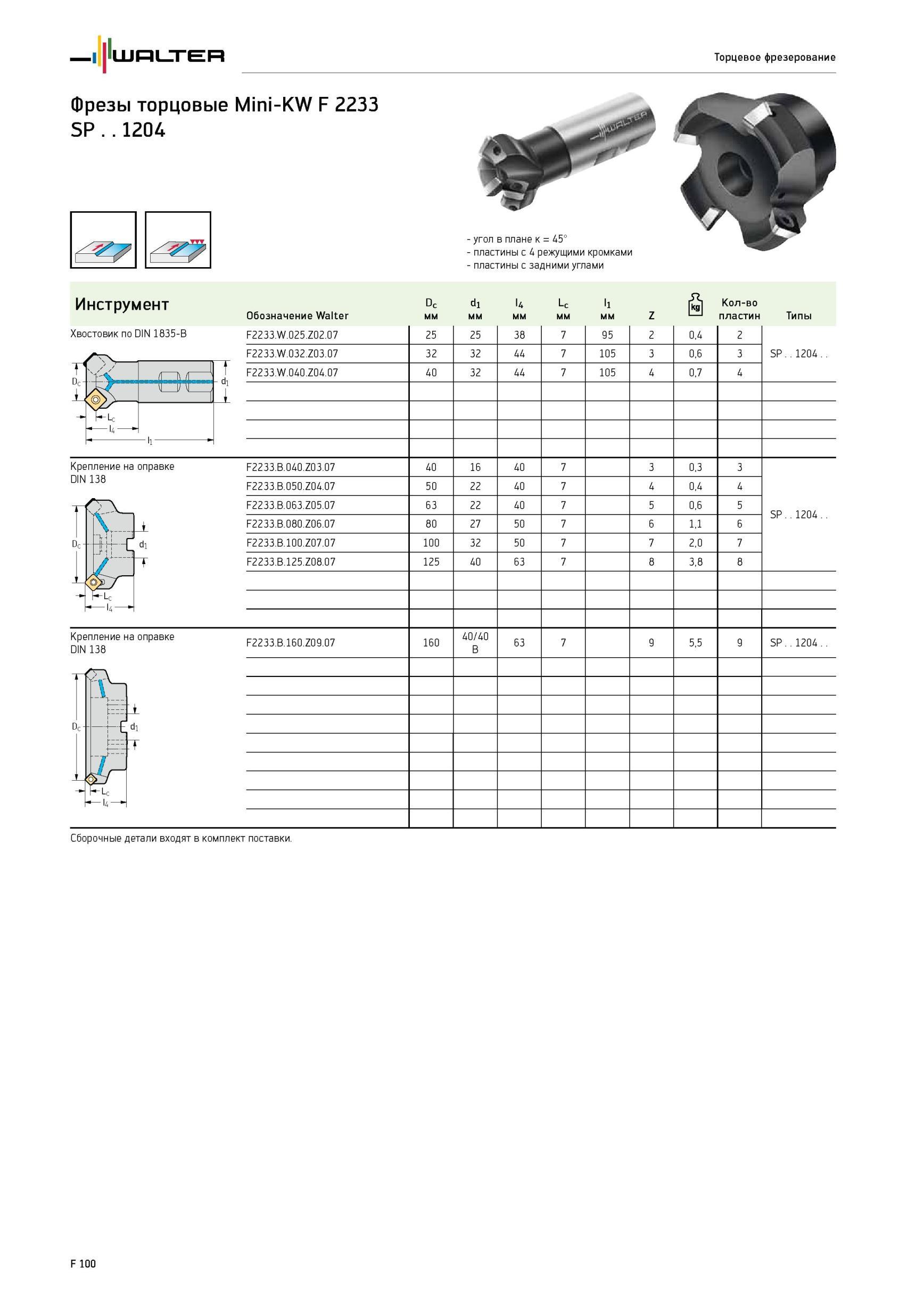

1750 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F100

1750 Торцевое фрезерование Фрезы торцовые Walter Mini-KW F 2233 SP 1204 Хвостовик по DIN 1835-B угол в плане к 45° пластины с 4 режущими кромками пластины с задним Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F100

Торцевое фрезерование Фрезы торцовые Walter Mini-KW F 2233 SP 1204 Хвостовик по DIN 1835-B угол в плане к 45° пластины с 4 режущими кромками пластины с задним

Торцевое фрезерование Фрезы торцовые Walter Mini-KW F 2233 SP..1204 Хвостовик по DIN 1835-B угол в плане к 45° пластины с 4 режущими кромками пластины с задними углами Инструмент Обозначение Dc мм d1 мм l4 мм Lc мм l1 мм Z Количество пластин Типы F2233.W.025.Z02.07 25 25 38 7 95 2 0,4 2 SP..1204 F2233.W.032.Z03.07 32 32 44 7 105 3 0,6 3 F2233.W.040.Z04.07 40 32 44 7 105 4 0,7 4 F2233.B.040.Z03.07 40 16 40 7 3 0,3 3 SP..1204 F2233.B.050.Z04.07 50 22 40 7 4 0,4 4 F2233.B.063.Z05.07 63 22 40 7 5 0,6 5 F2233.B.080.Z06.07 80 27 50 7 6 1,1 6 F2233.B.100.Z07.07 100 32 50 7 7 2,0 7 F2233.B.125.Z08.07 125 40 63 7 8 3,8 8 F2233.B.160.Z09.07 160 40/40 B 63 7 9 5,5 9 SP..1204 Крепление на оправке DIN 138 Крепление на оправке DIN 138 Сборочные детали входят в комплект поставки. F 100
