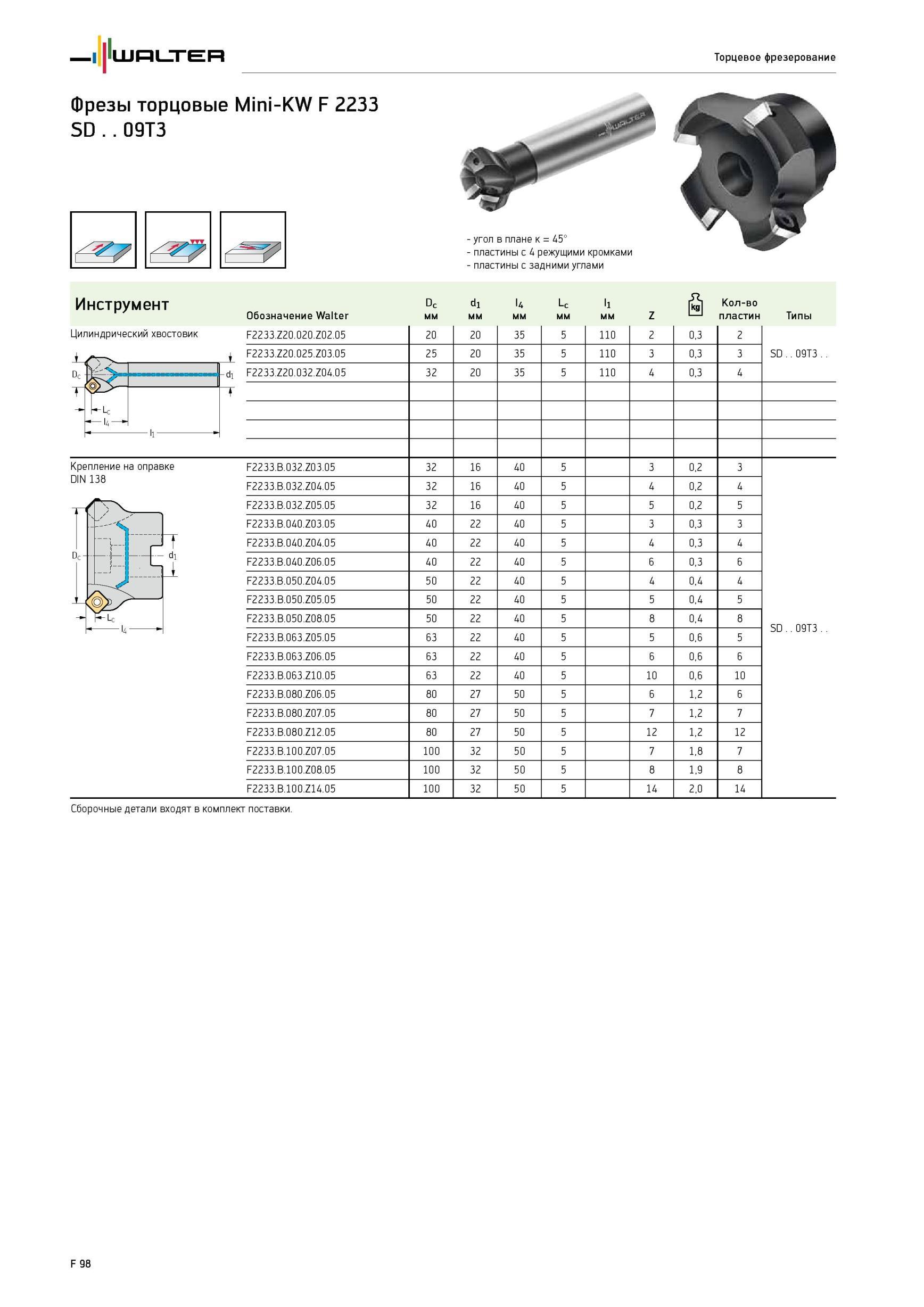

1748 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F98

1748 Торцевое фрезерование Фрезы торцовые Walter Mini-KW F 2233 SD 09T3 Цилиндрический хвостовик угол в плане к 45° пластины с 4 режущими кромками пластины с задни Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F98

Торцевое фрезерование Фрезы торцовые Walter Mini-KW F 2233 SD 09T3 Цилиндрический хвостовик угол в плане к 45° пластины с 4 режущими кромками пластины с задни

Торцевое фрезерование Фрезы торцовые Walter Mini-KW F 2233 SD ..09T3 Цилиндрический хвостовик угол в плане к 45° пластины с 4 режущими кромками пластины с задними углами Инструмент Обозначение Dc мм d1 мм l4 мм Lc мм l1 мм Z Количество пластин Типы F2233.Z20.020.Z02.05 20 20 35 5 110 2 0,3 2 SD..09T3.. F2233.Z20.025.Z03.05 25 20 35 5 110 3 0,3 3 F2233.Z20.032.Z04.05 32 20 35 5 110 4 0,3 4 F2233.B.032.Z03.05 32 16 40 5 3 0,2 3 SD..09T3.. F2233.B.032.Z04.05 32 16 40 5 4 0,2 4 F2233.B.032.Z05.05 32 16 40 5 5 0,2 5 F2233.B.040.Z03.05 40 22 40 5 3 0,3 3 F2233.B.040.Z04.05 40 22 40 5 4 0,3 4 F2233.B.040.Z06.05 40 22 40 5 6 0,3 6 F2233.B.050.Z04.05 50 22 40 5 4 0,4 4 F2233.B.050.Z05.05 50 22 40 5 5 0,4 5 F2233.B.050.Z08.05 50 22 40 5 8 0,4 8 F2233.B.063.Z05.05 63 22 40 5 5 0,6 5 F2233.B.063.Z06.05 63 22 40 5 6 0,6 6 F2233.B.063.Z10.05 63 22 40 5 10 0,6 10 F2233.B.080.Z06.05 80 27 50 5 6 1,2 6 F2233.B.080.Z07.05 80 27 50 5 7 1,2 7 F2233.B.080.Z12.05 80 27 50 5 12 1,2 12 F2233.B.100.Z07.05 100 32 50 5 7 1,8 7 F2233.B.100.Z08.05 100 32 50 5 8 1,9 8 F2233.B.100.Z14.05 100 32 50 5 14 2,0 14 Крепление на оправке DIN 138 Сборочные детали входят в комплект поставки. F 98
