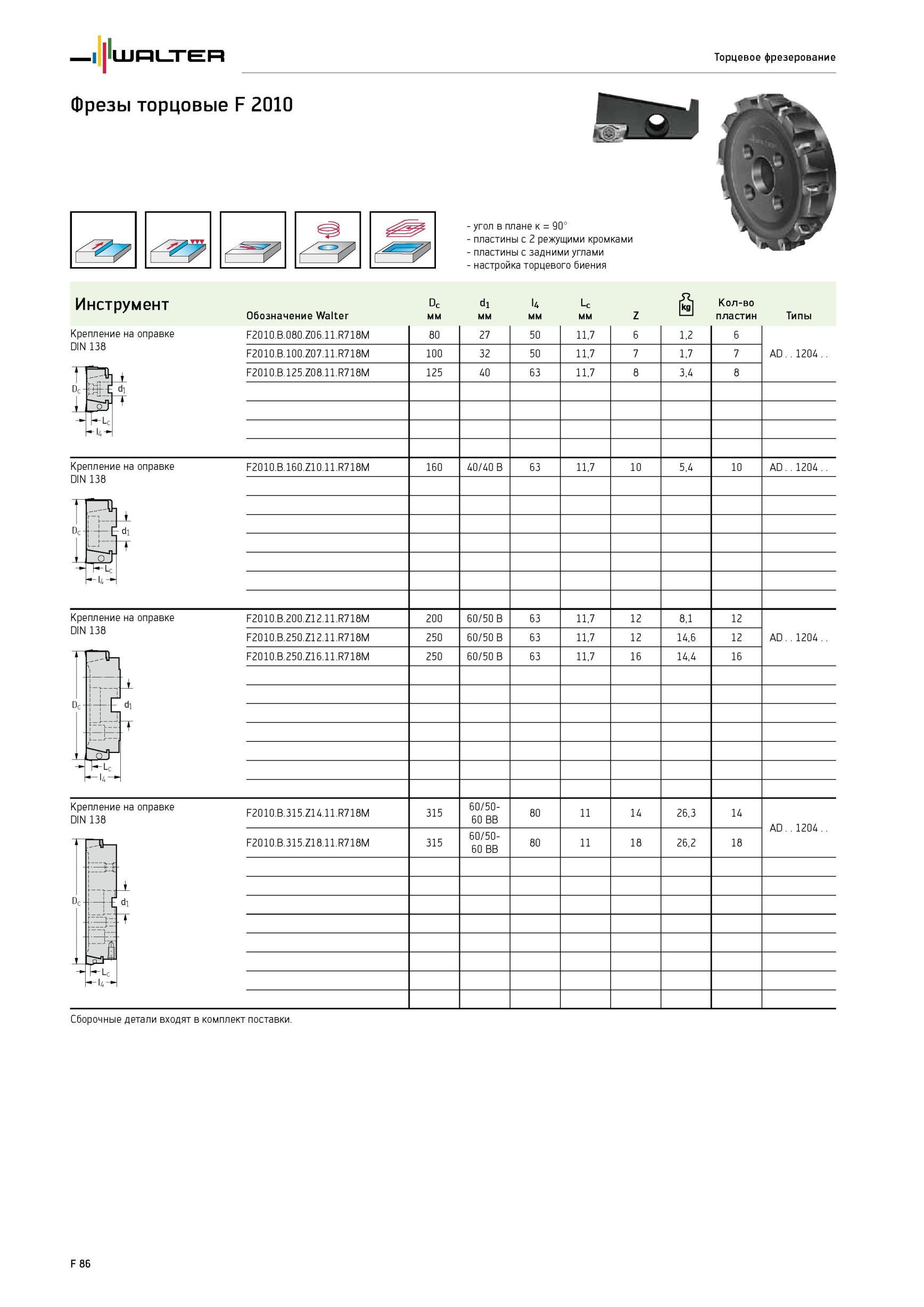

1736 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F86

1736 Торцевое фрезерование Фрезы торцовые Walter F 2010 угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами настройка торцевого биения Инст Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F86

Торцевое фрезерование Фрезы торцовые Walter F 2010 угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами настройка торцевого биения Инст

Торцевое фрезерование Фрезы торцовые Walter F 2010 угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами настройка торцевого биения Инструмент Обозначение Dc мм d1 мм U мм Lc мм Z Количество пластин Типы Крепление на оправке DIN 138 F2010.B.080.Z06.11.R718M 80 27 50 11,7 6 1,2 6 AD..1204. F2010.B.100.Z07.11.R718M 100 32 50 11,7 7 1,7 7 F2010.B.125.Z08.11.R718M 125 40 63 11,7 8 3,4 8 F2010.B.160.Z10.11.R718M 160 40/40 B 63 11,7 10 5,4 10 AD..1204. F2010.B.200.Z12.11.R718M 200 60/50 B 63 11,7 12 8,1 12 AD..1204. F2010.B.250.Z12.11.R718M 250 60/50 B 63 11,7 12 14,6 12 F2010.B.250.Z16.11.R718M 250 60/50 B 63 11,7 16 14,4 16 F2010.B.315.Z14.11.R718M 315 60/5060 BB 80 11 14 26,3 14 AD..1204. F2010.B.315.Z18.11.R718M 315 60/5060 BB 80 11 18 26,2 18 Крепление на оправке DIN 138 I Dc- сТТ h"- Lc Крепление на оправке DIN 138 Крепление на оправке DIN 138 Сборочные детали входят в комплект поставки. D F 86
