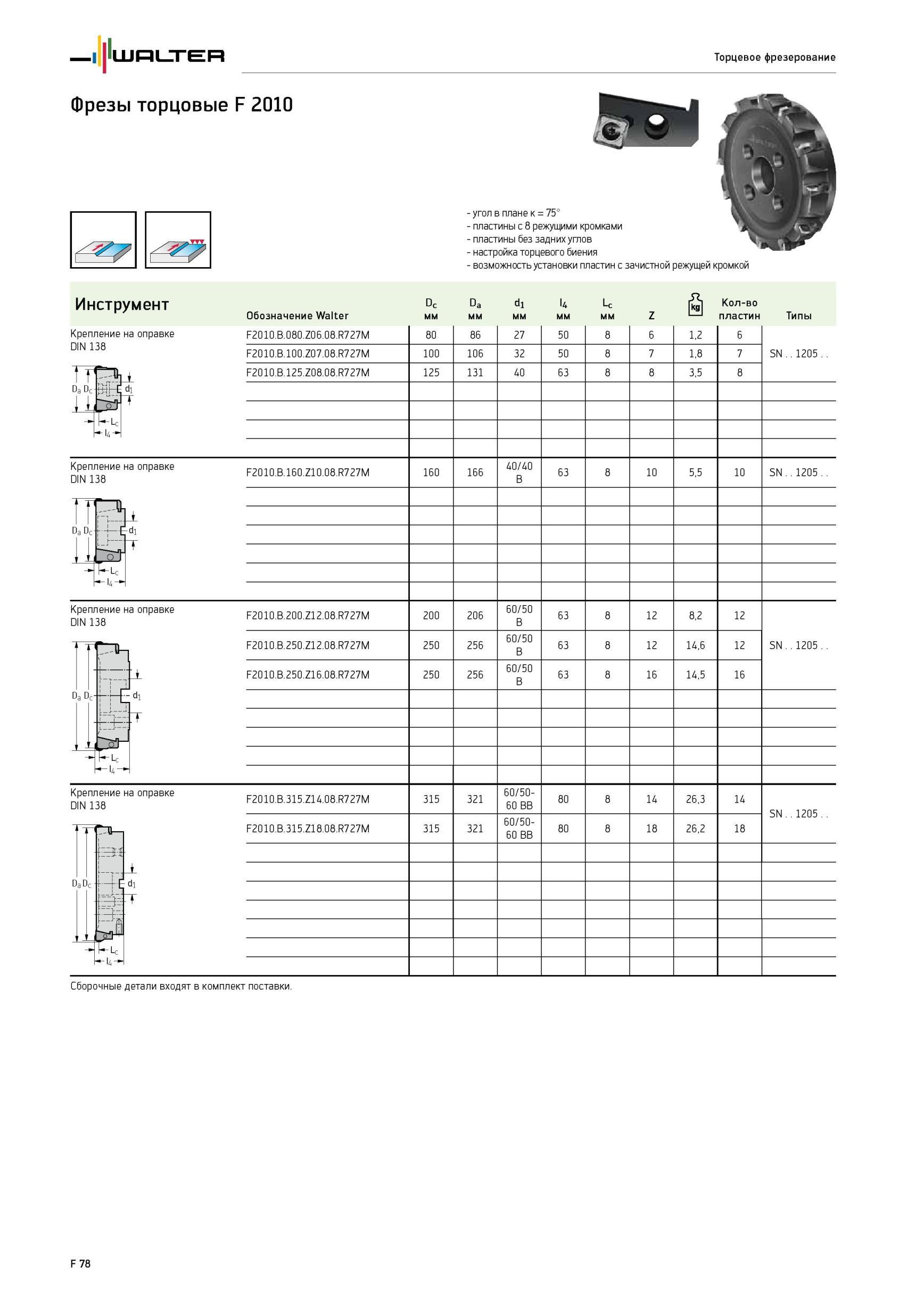

1728 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F78

1728 Торцевое фрезерование Фрезы торцовые Walter F 2010 Крепление на оправке DIN 138 угол в плане к 75° пластины с 8 режущими кромками пластины без задних углов на Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F78

Торцевое фрезерование Фрезы торцовые Walter F 2010 Крепление на оправке DIN 138 угол в плане к 75° пластины с 8 режущими кромками пластины без задних углов на

Торцевое фрезерование Фрезы торцовые Walter F 2010 Крепление на оправке DIN 138 угол в плане к 75° пластины с 8 режущими кромками пластины без задних углов настройка торцевого биения возможность установки пластин с зачистной режущей кромкой Инструмент Обозначение Dc мм Da мм d1 мм U мм Lc мм Z fi Количество пластин Типы F2010.B.080.Z06.08.R727M 80 86 27 50 8 6 1,2 6 SN 1205.. F2010.B.100.Z07.08.R727M 100 106 32 50 8 7 1,8 7 F2010.B.125.Z08.08.R727M 125 131 40 63 8 8 3,5 8 F2010.B.160.Z10.08.R727M 160 166 40/40 B 63 8 10 5,5 10 SN 1205. F2010.B.200.Z12.08.R727M 200 206 60/50 B 63 8 12 8,2 12 SN 1205. F2010.B.250.Z12.08.R727M 250 256 60/50 B 63 8 12 14,6 12 F2010.B.250.Z16.08.R727M 250 256 60/50 B 63 8 16 14,5 16 F2010.B.315.Z14.08.R727M 315 321 60/5060 BB 80 8 14 26,3 14 SN 1205 F2010.B.315.Z18.08.R727M 315 321 60/5060 BB 80 8 18 26,2 18 Крепление на оправке DIN 138 Крепление на оправке DIN 138 Da с v Крепление на оправке DIN 138 ii -j pi Da 'г ts k-Lc -l4 Сборочные детали входят в комплект поставки. L F 78
