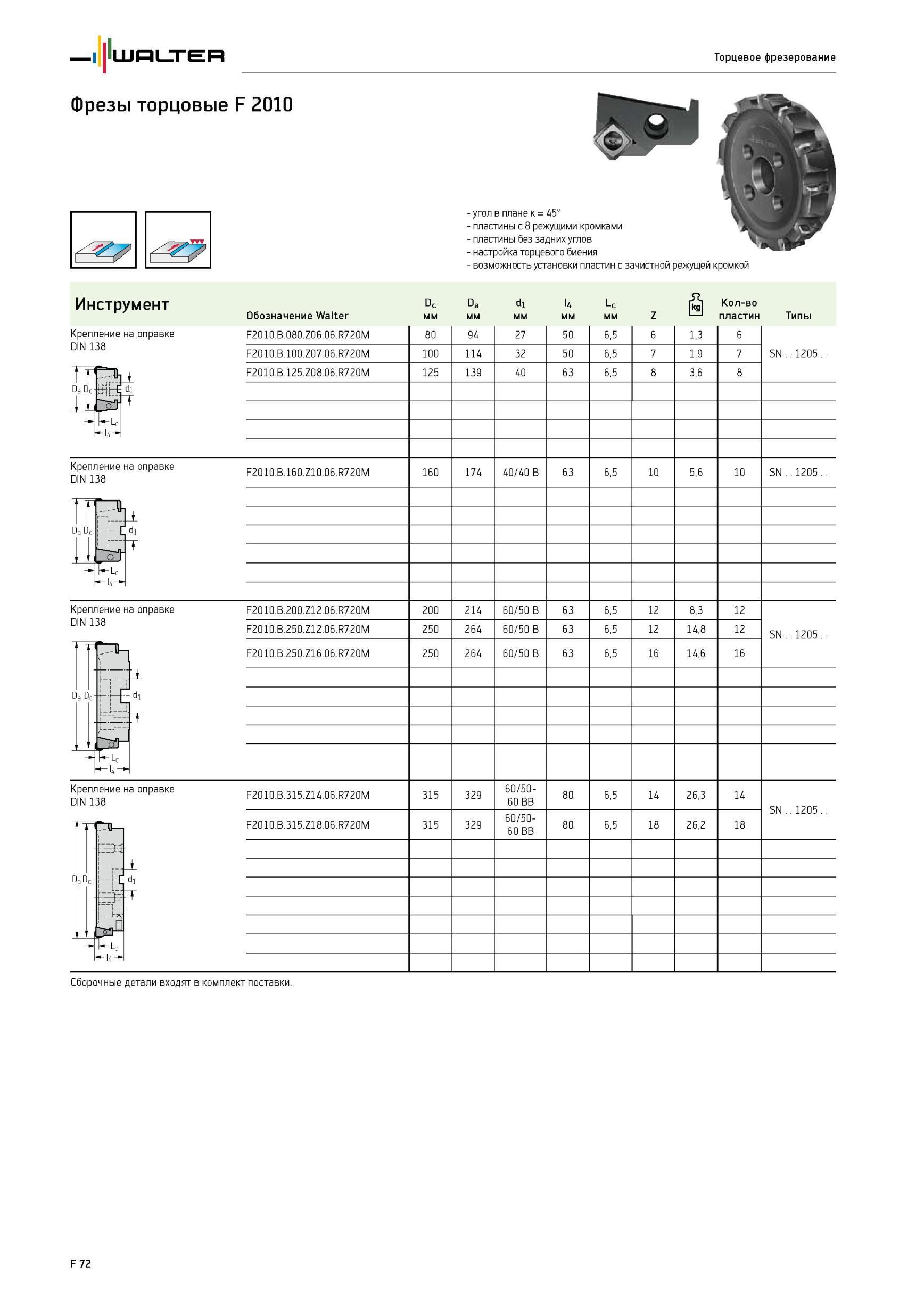

1722 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F72

1722 Торцевое фрезерование Фрезы торцовые Walter F 2010 Крепление на оправке DIN 138 Da Dc d1 угол в плане к 45° пластины с 8 режущими кромками пластины без задних Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F72

Торцевое фрезерование Фрезы торцовые Walter F 2010 Крепление на оправке DIN 138 Da Dc d1 угол в плане к 45° пластины с 8 режущими кромками пластины без задних

Торцевое фрезерование Фрезы торцовые Walter F 2010 Крепление на оправке DIN 138 Da Dc d1 угол в плане к 45° пластины с 8 режущими кромками пластины без задних углов настройка торцевого биения возможность установки пластин с зачистной режущей кромкой Инструмент Обозначение Dc мм Da мм d1 мм U мм Lc мм Z iSi Количество пластин Типы F2010.B.080.Z06.06.R720M 80 94 27 50 6,5 6 1,3 6 SN 1205. F2010.B.100.Z07.06.R720M 100 114 32 50 6,5 7 1,9 7 F2010.B.125.Z08.06.R720M 125 139 40 63 6,5 8 3,6 8 F2010.B.160.Z10.06.R720M 160 174 40/40 B 63 6,5 10 5,6 10 SN 1205. F2010.B.200.Z12.06.R720M 200 214 60/50 B 63 6,5 12 8,3 12 SN 1205. F2010.B.250.Z12.06.R720M 250 264 60/50 B 63 6,5 12 14,8 12 F2010.B.250.Z16.06.R720M 250 264 60/50 B 63 6,5 16 14,6 16 F2010.B.315.Z14.06.R720M 315 329 60/5060 BB 80 6,5 14 26,3 14 SN 1205 F2010.B.315.Z18.06.R720M 315 329 60/5060 BB 80 6,5 18 26,2 18 Крепление на оправке DIN 138 Крепление на оправке DIN 138 F dl iEt-T Крепление на оправке DIN 138 i, - Da D c T zzt- - 1 5 VLc -l4 Сборочные детали входят в комплект поставки. L ac F 72
