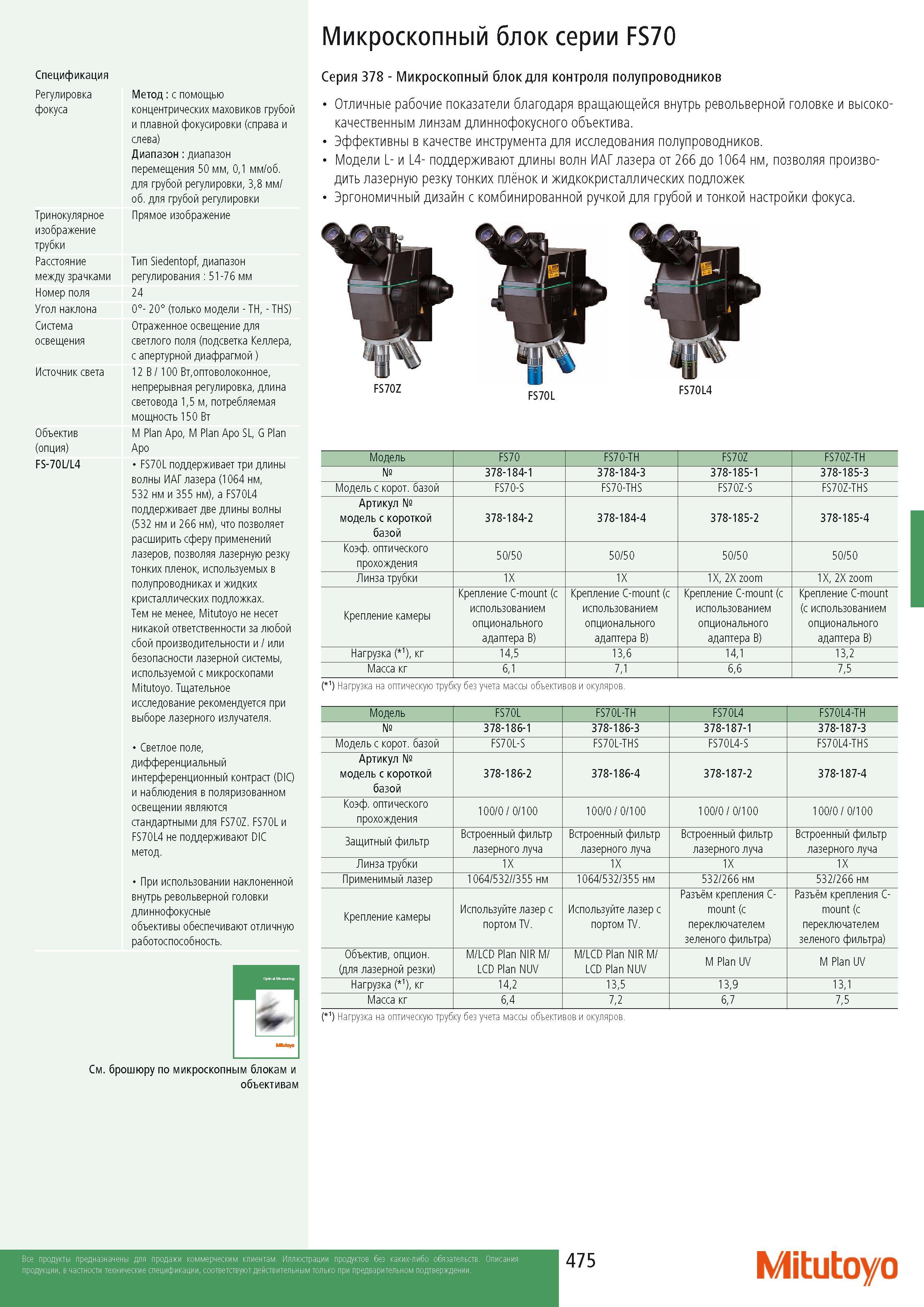

Микроскопный блок Mitutoyo серии FS70 Спецификация Регулировка фокуса Метод с помощью концентрических маховиков грубой и плавной фокусировки справа и слева Диапазон диапазон перемещения 50 мм 01 мм/об. для грубой регулировки 38 мм/об. для грубой регулировки Тринокулярное изображение трубки Прямое изображение Расстояние Тип Siedentopf диапазон между зрачками регулирования 51-76 мм Номер поля 24 Угол наклона 0- 20 (только модели - TH - THS) Система Отраженное освещение для освещения светлого поля (подсветка Келлера с апертурной диафрагмой ) Источник света 12 В 100 Втоптоволоконное непрерывная регулировка длина световода 15 потребляемая мощность 150 Вт Объектив М Plan Apo М Plan Apo SL G Plan (опция) Apo FS-70L L4 FS70L поддерживает три длины волны ИАГ лазера (1064 нм 532 нм и 355 нм) а FS70L4 поддерживает две длины волны (532 нм и 266 нм) что позволяет расширить сферу применений лазеров позволяя лазерную резку тонких пленок используемых в полупроводниках и жидких кристаллических подложках. Тем не менее Mitutoyo не несет никакой ответственности за любой сбой производительности и или безопасности лазерной системы используемой с микроскопами Mitutoyo. Тщательное исследование рекомендуется при выборе лазерного излучателя. Светлое поле дифференциальный интерференционный контраст (DIC) и наблюдения в поляризованном освещении являются стандартными для FS70Z. FS70L и FS70L4 не поддерживают DIC метод. При использовании наклоненной внутрь револьверной головки длиннофокусные объективы обеспечивают отличную работоспособность. Серия 378 - Микроскопный блок для контроля полупроводников Отличные рабочие показатели благодаря вращающейся внутрь револьверной головке и высококачественным линзам длиннофокусного объектива. Эффективны в качестве инструмента для исследования полупроводников. Модели L- и L4- поддерживают длины волн ИАГ лазера от 266 до 1064 нм позволяя производить лазерную резку тонких плнок и жидкокристаллических подложек Эргономичный дизайн с комбинированной ручкой для грубой и тонкой настройки фокуса. Модель FS70 FS70-TH FS70Z FS70Z-TH 378-184-1 378-184-3 378-185-1 378-185-3 Модель с корот. базой FS70-S FS70-THS FS70Z-S FS70Z-THS Артикул модель с короткой базой 378-184-2 378-184-4 378-185-2 378-185-4 Коэф. оптического прохождения 50 50 50 50 50 50 50 50 Линза трубки 1X 1X 1X 2X zoom 1X 2X zoom Крепление камеры Крепление C-mount (с использованием опционального адаптера В) Крепление C-mount (с использованием опционального адаптера В) Крепление C-mount (с использованием опционального адаптера В) Крепление C-mount (с использованием опционального адаптера В) Нагрузка ( 1) кг 145 136 141 132 Масса кг 61 71 66 75 ( 1) Нагрузка на оптическую трубку без учета массы объективов и окуляров. Модель FS70L FS70L-TH FS70L4 FS70L4-TH 378-186-1 378-186-3 378-187-1 378-187-3 Модель с корот. базой FS70L-S FS70L-THS FS70L4-S FS70L4-THS Артикул модель с короткой базой 378-186-2 378-186-4 378-187-2 378-187-4 Коэф. оптического прохождения 100 0 0 100 100 0 0 100 100 0 0 100 100 0 0 100 Защитный фильтр Встроенный фильтр лазерного луча Встроенный фильтр лазерного луча Встроенный фильтр лазерного луча Встроенный фильтр лазерного луча Линза трубки 1X 1X 1X 1X Применимый лазер 1 064 532 355 нм 1064 532 355 нм 532 266 нм 532 266 нм Крепление камеры Используйте лазер с портом TV. Используйте лазер с портом TV. Разъм крепления C-mount (с переключателем зеленого фильтра) Разъм крепления C-mount (с переключателем зеленого фильтра) Объектив опцион. (для лазерной резки) M LCD Plan NIR М LCD Plan NUV M LCD Plan NIR М LCD Plan NUV М Plan UV М Plan UV Нагрузка ( 1) кг 142 135 139 131 Масса кг 64 72 67 75 ( 1) Нагрузка на оптическую трубку без учета массы объективов и окуляров. микроскопным блокам и объективам Mitutoyo
