Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

Токарный сборный инструмент Walter Turn SDNC для высокопроизводительного профильного точения заготовок из металлов и сплавов Наружные резцы для пластин

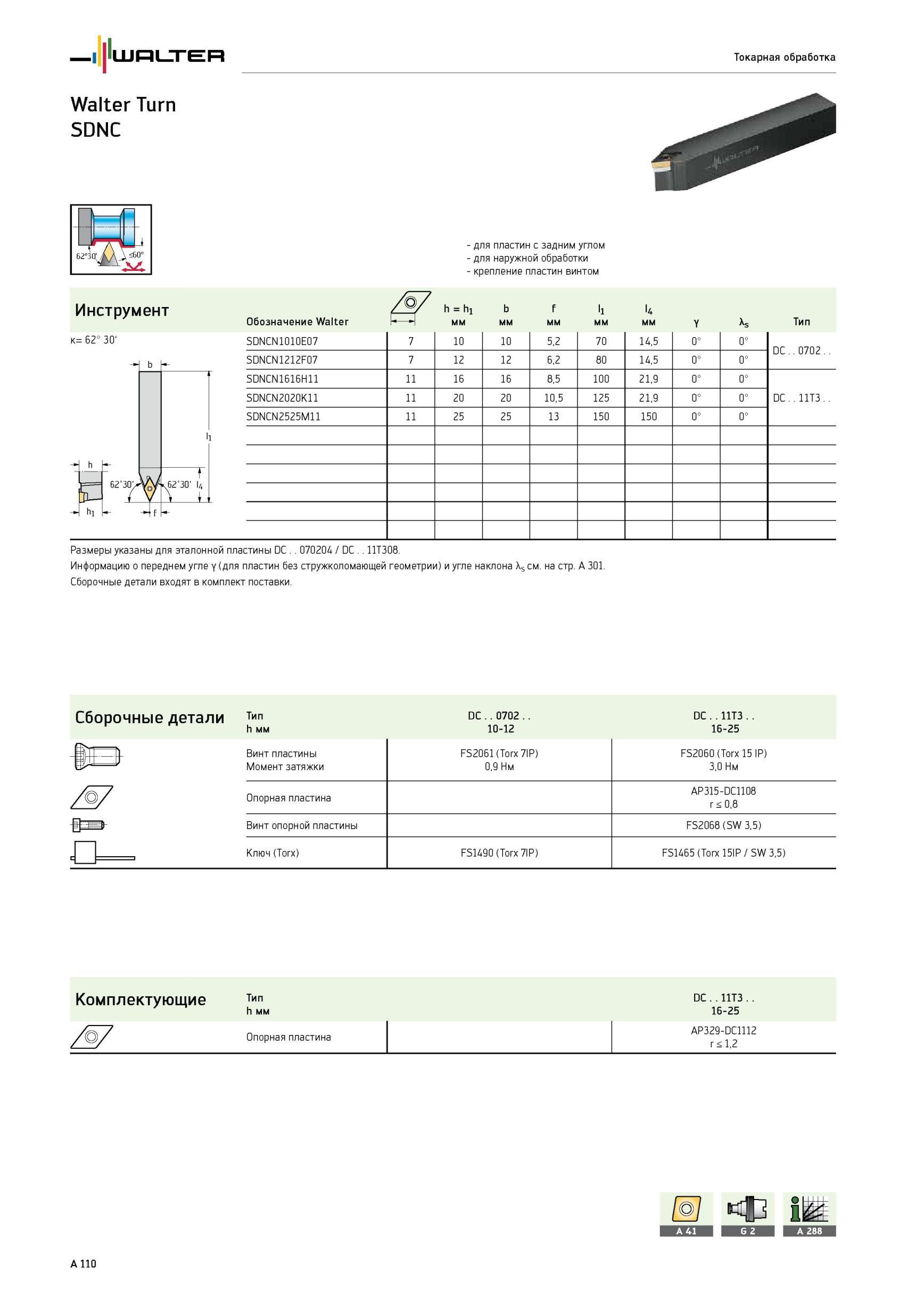

114 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A110

114 Токарный сборный инструмент Walter Turn SDNC для высокопроизводительного профильного точения заготовок из металлов и сплавов Наружные резцы для пластин Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A110

Токарный сборный инструмент Walter Turn SDNC для высокопроизводительного профильного точения заготовок из металлов и сплавов Наружные резцы для пластин

Токарный сборный инструмент Walter Turn SDNC для высокопроизводительного профильного точения заготовок из металлов и сплавов Наружные резцы для пластин _ с задним углом Крепление пластин винтом Инструмент /о7 h h1 b f l1 U Обозначение Walter мм Y As Тип к= 62° 30' SDNCN1010E07 7 10 10 5,2 70 14,5 0° 0° DC 0702. SDNCN1212F07 7 12 12 6,2 80 14,5 0° 0° SDNCN1616H11 11 16 16 8,5 100 21,9 0° 0° DC..11T3.. SDNCN2020K11 11 20 20 10,5 125 21,9 0° 0° SDNCN2525M11 11 25 25 13 150 150 0° 0° Размеры указаны для эталонной пластины DC 070204 / DC 11T308. Информацию о переднем угле y (для пластин без стружколомающей геометрии) и угле наклона \s см. на стр. A 301. Сборочные детали входят в комплект поставки. Сборочные детали Тип DC .. 0702 .. DC .. 11T3 .. h мм 10-12 16-25 Винт пластины FS2061 (Torx 7IP) FS2060 (Torx 15 IP) Момент затяжки 0,9 Нм 3,0 Нм AP315-DC1108 Опорная пластина r 0,8 Винт опорной пластины FS2068 (SW 3,5) Ключ (Torx) FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) Комплектующие Z 7 Тип h мм Опорная пластина DC 11T3 16-25 AP329-DC1112 r 1,2 Токарная обработка для наружной обработки
