Токарный сборный инструмент с полигональным хвостовиком Walter Capto выполненному согласно стандарта ISO 26623 Наружные резцы Вальтер C - PCLN 95° Державки

135 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A131

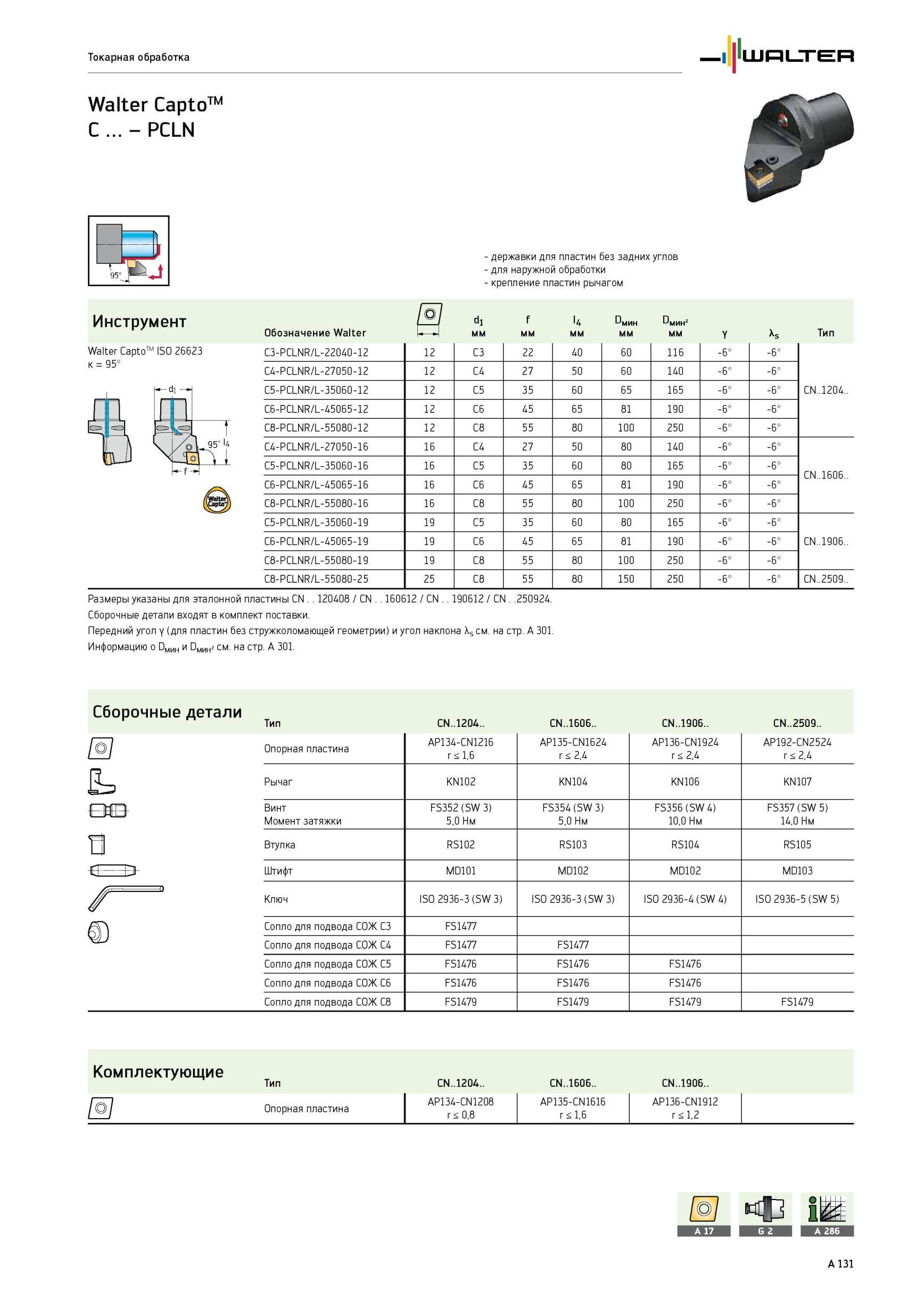

135 Токарный сборный инструмент с полигональным хвостовиком Walter Capto выполненному согласно стандарта ISO 26623 Наружные резцы Вальтер C - PCLN 95° Державки Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A131

Токарный сборный инструмент с полигональным хвостовиком Walter Capto выполненному согласно стандарта ISO 26623 Наружные резцы Вальтер C - PCLN 95° Державки

Токарный сборный инструмент с полигональным хвостовиком Walter Capto выполненному согласно стандарта ISO 26623 Наружные резцы Вальтер C - PCLN 95° Державки _ для пластин без задних углов для наружной обработки Крепление пластин рычагом Обозначение Walter di мм f мм I4 мм мин мм С мин2 мм Y As Тип C3-PCLNR/L-22040-12 12 C3 22 40 60 116 -6° -6° C4-PCLNR/L-27050-12 12 C4 27 50 60 140 -6° -6° C5-PCLNR/L-35060-12 12 C5 35 60 65 165 -6° -6° CN..1204.. C6-PCLNR/L-45065-12 12 C6 45 65 81 190 -6° -6° C8-PCLNR/L-55080-12 12 C8 55 80 100 250 -6° -6° C4-PCLNR/L-27050-16 16 C4 27 50 80 140 -6° -6° C5-PCLNR/L-35060-16 16 C5 35 60 80 165 -6° -6° CN..1606.. C6-PCLNR/L-45065-16 16 C6 45 65 81 190 -6° -6° C8-PCLNR/L-55080-16 16 C8 55 80 100 250 -6° -6° C5-PCLNR/L-35060-19 19 C5 35 60 80 165 -6° -6° C6-PCLNR/L-45065-19 19 C6 45 65 81 190 -6° -6° CN..1906.. C8-PCLNR/L-55080-19 19 C8 55 80 100 250 -6° -6° C8-PCLNR/L-55080-25 25 C8 55 80 150 250 -6° -6° CN..2509.. Размеры указаны для эталонной пластины CN 120408 / CN 160612 / CN 190612 / CN 250924. Сборочные детали входят в комплект поставки. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301. Информацию о Dмин и DMm2 см. на стр. A 301. Сборочные детали Тип CN..1204.. CN..1606.. CN..1906.. CN..2509.. Опорная пластина AP134-CN1216 r 1,6 AP135-CN1624 r 2,4 AP136-CN1924 r 2,4 AP192-CN2524 r 2,4 Рычаг KN102 KN104 KN106 KN107 Винт Момент затяжки FS352 (SW 3) 5,0 Нм FS354 (SW 3) 5,0 Нм FS356 (SW 4) 10,0 Нм FS357 (SW 5) 14,0 Нм В Втулка RS102 RS103 RS104 RS105 Штифт MD101 MD102 MD102 MD103 / Ключ ISO 2936-3 (SW 3) ISO 2936-3 (SW 3) ISO 2936-4 (SW 4) ISO 2936-5 (SW 5) Сопло для подвода СОЖ C3 FS1477 Сопло для подвода СОЖ C4 FS1477 FS1477 Сопло для подвода СОЖ C5 FS1476 FS1476 FS1476 Сопло для подвода СОЖ C6 FS1476 FS1476 FS1476 Сопло для подвода СОЖ C8 FS1479 FS1479 FS1479 FS1479 Комплектующие Тип CN..1204.. CN..1606.. CN..1906.. Опорная пластина AP134-CN1208 r 0,8 AP135-CN1616 r 1,6 AP136-CN1912 r 1,2 Токарная обработка Walter Capto C - PCLN
