Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

Токарный сборный инструмент Korloy со сменными твердосплавными пластинами с хвостовиком HSK Резцы для многоцелевых металлообрабатывающих центров с ЧПУ Высо

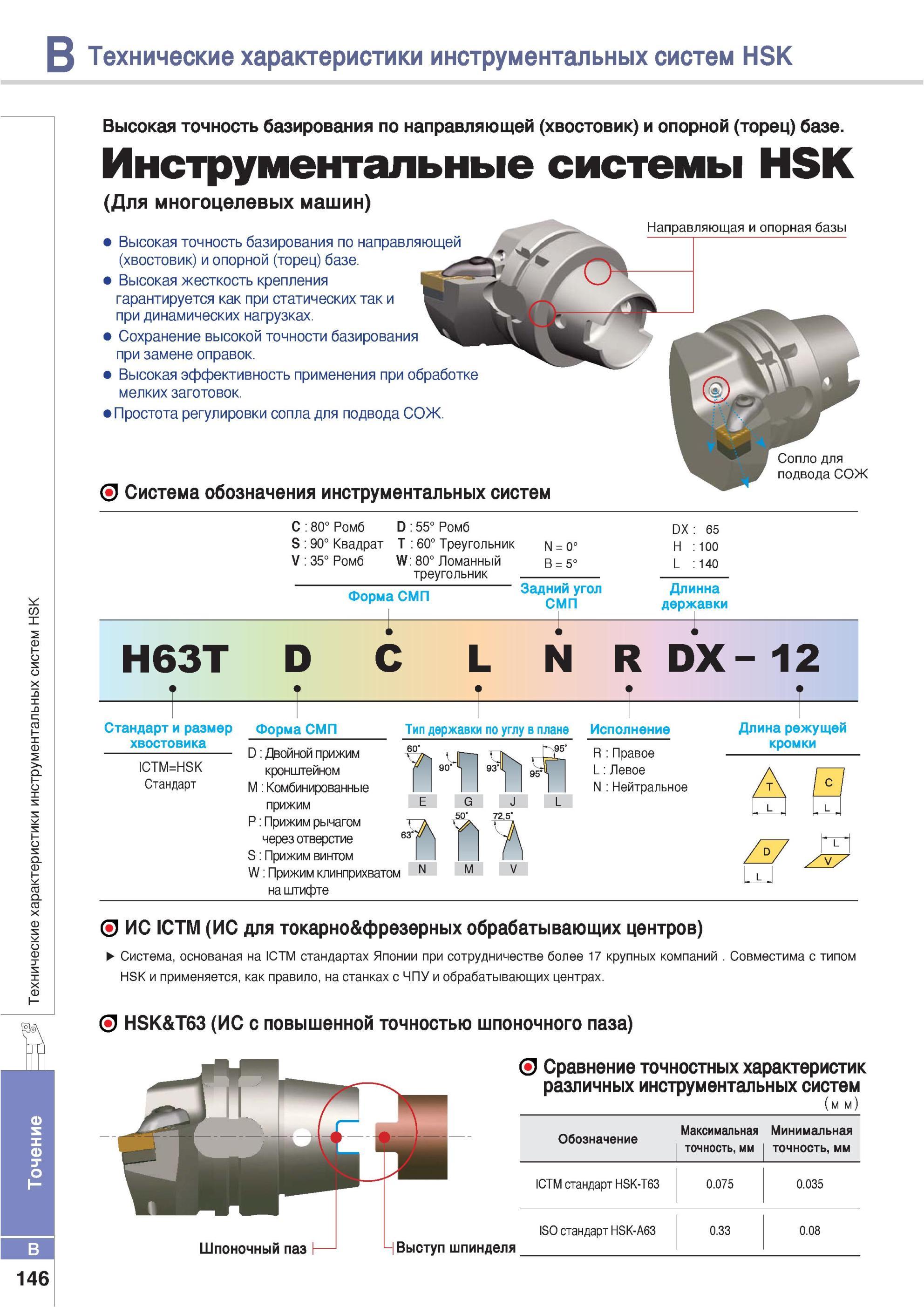

192 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.B146

192 Токарный сборный инструмент Korloy со сменными твердосплавными пластинами с хвостовиком HSK Резцы для многоцелевых металлообрабатывающих центров с ЧПУ Высо Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. B146

Токарный сборный инструмент Korloy со сменными твердосплавными пластинами с хвостовиком HSK Резцы для многоцелевых металлообрабатывающих центров с ЧПУ Высо

Токарный сборный инструмент Korloy со сменными твердосплавными пластинами с хвостовиком HSK Резцы для многоцелевых металлообрабатывающих центров с ЧПУ Высокая точность базирования по направляющей (хвостовик) и опорной (торец) базе. Высокая жесткость крепления гарантируется как при статических так и при динамических нагрузках. Сохранение высокой точности базирования при замене оправок. Высокая эффективность применения при обработке мелких заготовок. Простота регулировки сопла для подвода СОЖ. Система обозначения инструментальных систем Направляющая и опорная базы Сопло для подвода СОЖ C 80° Ромб D 55° Ромб S 90° Квадрат 60° Треугольник V 35° Ромб W 80° Ломанный треугольник N = 0° 8 = 5° Форма СМП t- Задний угол СМП i DX 65 100 L 140 Длинна державки H63T D 1 C L N R DX- 12 Стандарт и размер хвостовика ICTM=HSK Стандарт Форма СМП D Двойной прижим кронштейном M Комбинированные прижим P Прижим рычагом через отверстие S Прижим винтом W Прижим кпинприхватом на штифте Тип державки по углу в плане 60" Исполнение R Правое L Левое N Нейтральное Длина режущей кромки ИС ICTM (ИС для токарно&фрезерных обрабатывающих центров) Система основаная на ICTM стандартах Японии при сотрудничестве более 17 крупных компаний Совместима с типом HSK и применяется как правило на станках с ЧПУ и обрабатывающих центрах. HSK&T63 (ИС с повышенной точностью шпоночного паза) Сравнение точностных характеристик различных инструментальных систем .мм) Шпоночный паз Выступ шпинделя Максимальная Минимальная Обозначение точность мм точность мм ICTM стандарт HSK-T63 0.075 0.035 ISO стандарт HSK-A63 0.33 0.08 B 146 Технические характеристики инструментальных систем HSK Высокая точность базирования по направляющей (хвостовик) и опорной (торец) базе. Инструментальные системы HSK
