Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.)


Токарный резьбонарезной инструмент Tungaloy для нарезания внутренней или внешней резьбы Обзор японских резьбовых токарных резцов и оправок Механизм крепле

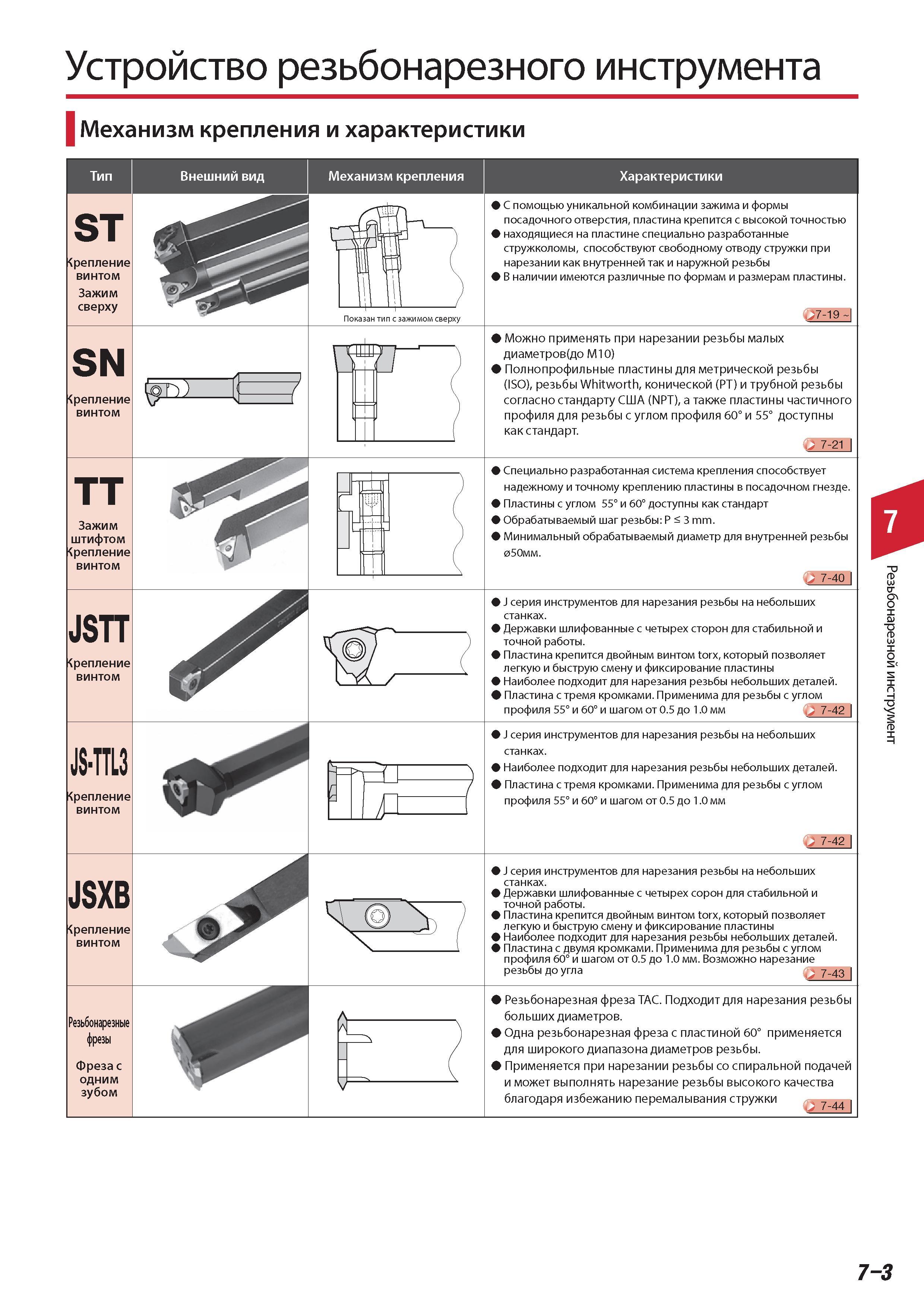

467 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.7-3

467 Токарный резьбонарезной инструмент Tungaloy для нарезания внутренней или внешней резьбы Обзор японских резьбовых токарных резцов и оправок Механизм крепле Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 7-3

Токарный резьбонарезной инструмент Tungaloy для нарезания внутренней или внешней резьбы Обзор японских резьбовых токарных резцов и оправок Механизм крепле

Токарный резьбонарезной инструмент Tungaloy для нарезания внутренней или внешней резьбы Обзор японских резьбовых токарных резцов и оправок Механизм крепления СРП и основные характеристики С помощью уникальной комбинации зажима и формы посадочного отверстия пластина крепится с высокой точностью 4 находящиеся на пластине специально разработанные стружколомы способствуют свободному отводу стружки при нарезании как внутренней так и наружной резьбы 4 В наличии имеются различные по формам и размерам пластины. 7-19 4 Можно применять при нарезании резьбы малых диаметров(до М10) 4 Полнопрофильные пластины для метрической резьбы (ISO) резьбы Whitworth конической (PT) и трубной резьбы согласно стандарту США (NPT) а также пластины частичного профиля для резьбы с углом профиля 60 и 55 доступны как стандарт. 7-21 4 Специально разработанная система крепления способствует надежному и точному креплению пластины в посадочном гнезде. 4 Пластины с углом 55 и 60 доступны как стандарт 4 Обрабатываемый шаг резьбы P 3 mm . 4 Минимальный обрабатываемый диаметр для внутренней резьбы 050мм. 7-40 4 J серия инструментов для нарезания резьбы на небольших станках. 4 Державки шлифованные с четырех сторон для стабильной и точной работы. 4 Пластина крепится двойным винтом torx который позволяет легкую и быструю смену и фиксирование пластины 4 Наиболее подходит для нарезания резьбы небольших деталей. 4 Пластина с тремя кромками. Применима для резьбы с углом профиля 55 и 60 и шагом от 0.5 до 1.0 мм 7-42 4 J серия инструментов для нарезания резьбы на небольших станках. 4 Наиболее подходит для нарезания резьбы небольших деталей. 4 Пластина с тремя кромками. Применима для резьбы с углом профиля 55 и 60 и шагом от 0.5 до 1.0 мм 7-42 4 J серия инструментов для нарезания резьбы на небольших станках. 4 Державки шлифованные с четырех сорон для стабильной и точной работы. 4 Пластина крепится двойным винтом torx который позволяет легкую и быструю смену и фиксирование пластины 4 Наиболее подходит для нарезания резьбы небольших деталей. 4 Пластина с двумя кромками. Применима для резьбы с углом профиля 60 и шагом от 0.5 до 1.0 мм. Возможно нарезание резьбы до угла 7 3 4 Резьбонарезная фреза ТАС. Подходит для нарезания резьбы больших диаметров. 4 Одна резьбонарезная фреза с пластиной 60 применяется для широкого диапазона диаметров резьбы. 4 Применяется при нарезании резьбы со спиральной подачей и может выполнять нарезание резьбы высокого качества благодаря избежанию перемалывания стружки 7 3 7-3 Резьбонарезной инструмент Механизм крепления Характеристики 4 Устройство
