Токарный расточной инструмент Walter A DDUN правого и левого исполнения с внутренними каналами для подвода СОЖ Державки для пластин без задних углов

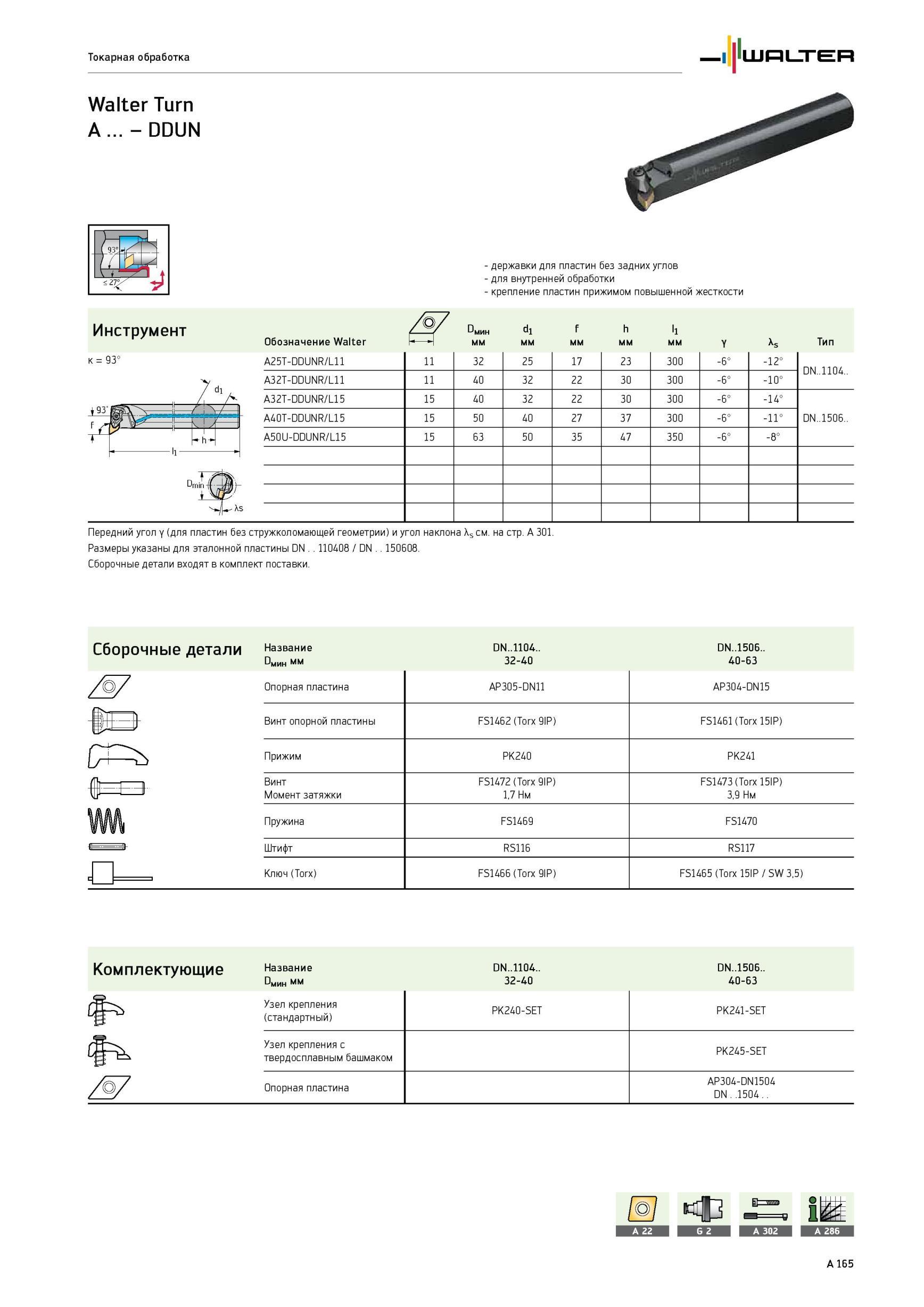

169 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A165

169 Токарный расточной инструмент Walter A DDUN правого и левого исполнения с внутренними каналами для подвода СОЖ Державки для пластин без задних углов Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A165

Токарный расточной инструмент Walter A DDUN правого и левого исполнения с внутренними каналами для подвода СОЖ Державки для пластин без задних углов

Токарный расточной инструмент Walter A DDUN правого и левого исполнения с внутренними каналами для подвода СОЖ Державки для пластин без задних углов _ для внутренней обработки крепление пластин прижимом повышенной жесткости Инструмент Walter Turn A - DDUN Dkimh di f h l1 Обозначение Walter i- а мм Y As Тип к 93° A25T-DDUNR/L11 11 32 25 17 23 300 -6° -12° DN..1104.. A32T-DDUNR/L11 11 40 32 22 30 300 -6° -10° A32T-DDUNR/L15 15 40 32 22 30 300 -6° -14° DN..1506.. A40T-DDUNR/L15 15 50 40 27 37 300 -6° -11° A50U-DDUNR/L15 15 63 50 35 47 350 -6° -8° Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301. Размеры указаны для эталонной пластины DN 110408 / DN 150608. Сборочные детали входят в комплект поставки. Сборочные детали Название DN..1104.. DN..1506.. Dh„h мм 32-40 40-63 Опорная пластина AP305-DN11 AP304-DN15 Винт опорной пластины FS1462 (Torx 9IP) FS1461 (Torx 15IP) Прижим PK240 PK241 Винт FS1472 (Torx 9IP) FS1473 (Torx 15IP) Момент затяжки 1,7 Нм 3,9 Нм Пружина FS1469 FS1470 Штифт RS116 RS117 Ключ (Torx) FS1466 (Torx 9IP) FS1465 (Torx 15IP / SW 3,5) Комплектующие Название DN..1104.. DN..1506.. Dh„h мм 32-40 40-63 Узел крепления (стандартный) PK240-SET PK241-SET Узел крепления с твердосплавным башмаком PK245-SET Опорная пластина AP304-DN1504 DN 1504 Токарная обработка Walter Turn A - DDUN -
