Токарный металлорежущий сборный инструмент Walter со стандартным призматическим хвостовиком сечением от 16х16 до 32х32 Державки PDJNR/L

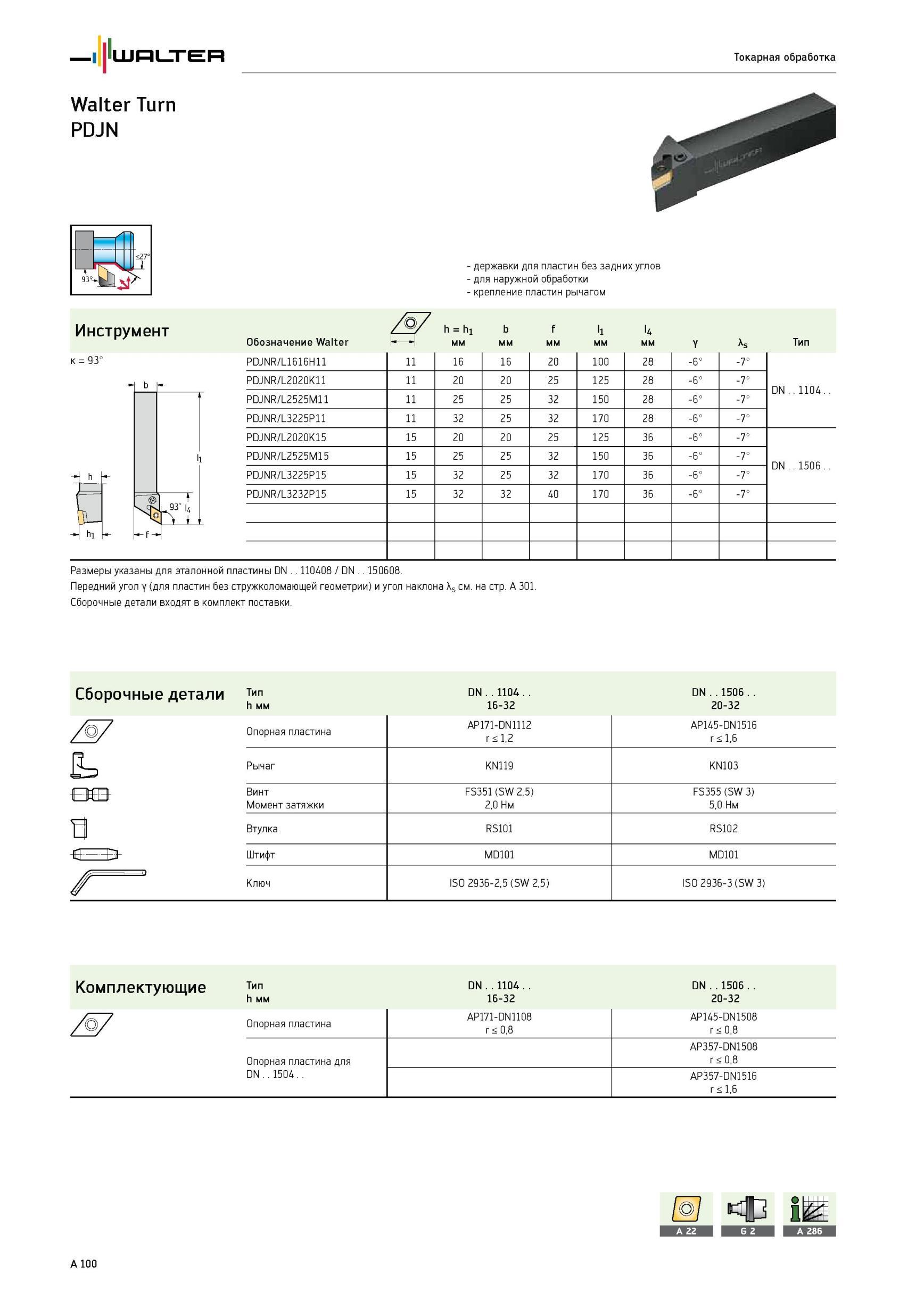

104 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A100

104 Токарный металлорежущий сборный инструмент Walter со стандартным призматическим хвостовиком сечением от 16х16 до 32х32 Державки PDJNR/L Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A100

Токарный металлорежущий сборный инструмент Walter со стандартным призматическим хвостовиком сечением от 16х16 до 32х32 Державки PDJNR/L

Токарный металлорежущий сборный инструмент Walter со стандартным призматическим хвостовиком сечением от 16х16 до 32х32 Державки PDJNR/L _ для пластин без задних углов для наружной профильной обработки Крепление пластин рычагом Инструмент Обозначение Walter мм Y As Тип PDJNR/L1616H11 11 16 16 20 100 28 -6° -7° DN 1104. PDJNR/L2020K11 11 20 20 25 125 28 -6° -7° PDJNR/L2525M11 11 25 25 32 150 28 -6° -7° PDJNR/L3225P11 11 32 25 32 170 28 -6° -7° PDJNR/L2020K15 15 20 20 25 125 36 -6° -7° DN 1506. PDJNR/L2525M15 15 25 25 32 150 36 -6° -7° PDJNR/L3225P15 15 32 25 32 170 36 -6° -7° PDJNR/L3232P15 15 32 32 40 170 36 -6° -7° Размеры указаны для эталонной пластины DN 110408 / DN 150608. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301. Сборочные детали входят в комплект поставки. Сборочные детали Тип h мм DN 1104 16-32 DN 1506 20-32 Z 7 Опорная пластина AP171-DN1112 r 1,2 AP145-DN1516 r 1,6 Рычаг KN119 KN103 Винт FS351 (SW 2,5) FS355 (SW 3) Момент затяжки 2,0 Нм 5,0 Нм a Втулка RS101 RS102 h> Штифт MD101 MD101 Ключ ISO 2936-2,5 (SW 2,5) ISO 2936-3 (SW 3) Комплектующие Тип h мм DN 1104 16-32 DN 1506 20-32 у/ Опорная пластина AP171-DN1108 r 0,8 AP145-DN1508 r 0,8 AP357-DN1508 Опорная пластина для r 0,8 DN 1504 AP357-DN1516 r 1,6 A 100 Токарная обработка Walter Turn PDJN к 93° b
