Токарный инструмент Sandvik Coromant Рекомендуемая скорость резания Метрические значения Рекомендации относятся к обработке с применением СОЖ

Токарный инструмент Sandvik Coromant Рекомендуемая скорость резания Метрические значения Рекомендации относятся к обработке с применением СОЖ

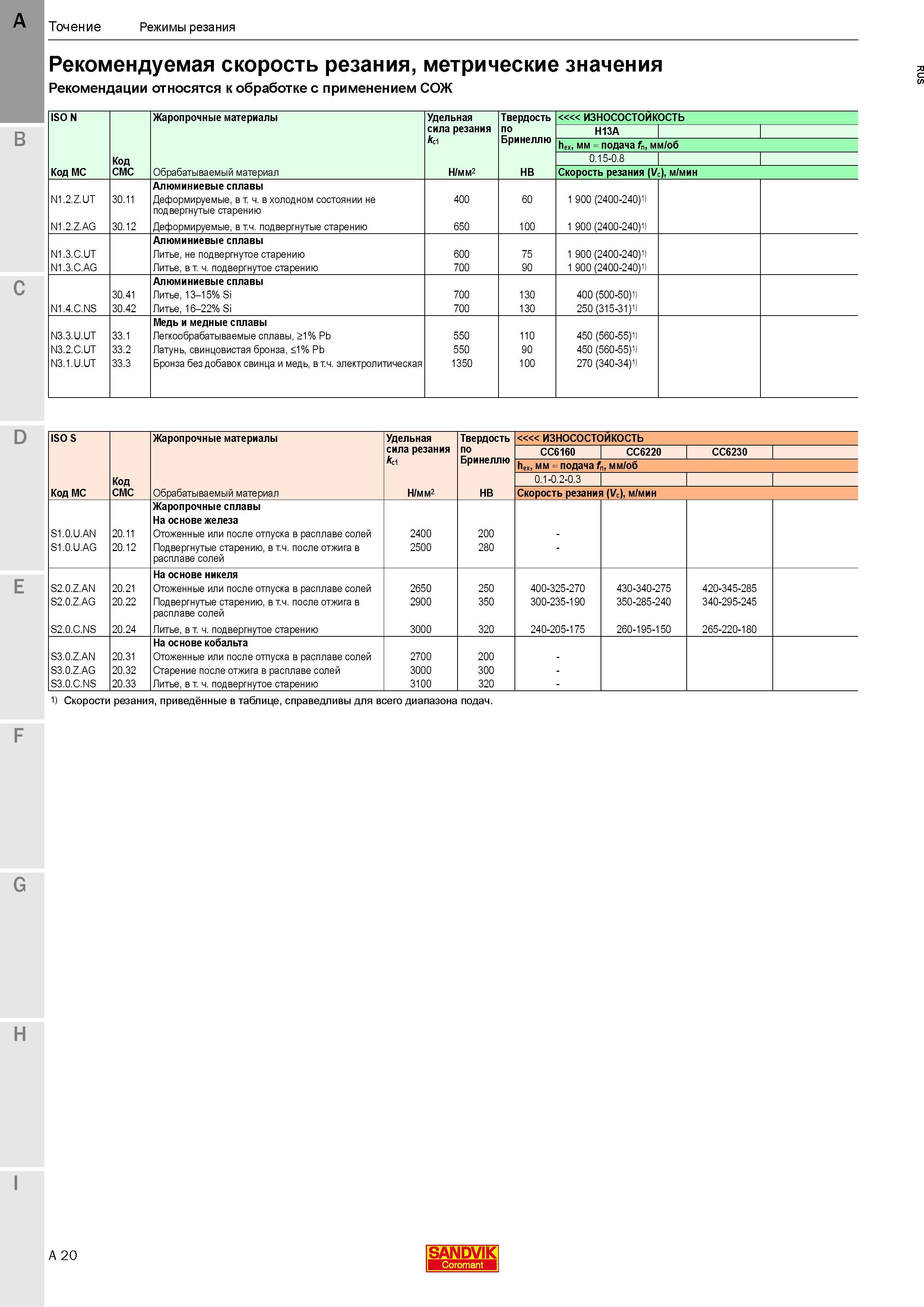

Токарный инструмент Sandvik Coromant Рекомендуемая скорость резания Метрические значения Рекомендации относятся к обработке с применением СОЖ _ ISO N Код MC Код CMC Жаропрочные материалы Удельная сила резания kci Твердость по Бринеллю ИЗНОСОСТОЙКОСТЬ H13A 1 1 hex, мм подача fn, мм/об 0.15-0.8 Обрабатываемый материал Н/мм2 HB Скорость резания (Vc), м/мин N1.2.Z.UT N1.2.Z.AG 30.11 30.12 Алюминиевые сплавы Деформируемые, в т ч. в холодном состоянии не подвергнутые старению Деформируемые, в тч. подвергнутые старению 400 650 60 100 1 900 (2400-240)1) 1 900 (2400-240)1) N1.3.C.UT N1.3.C.AG Алюминиевые сплавы Литье, не подвергнутое старению Литье, в т. ч. подвергнутое старению 600 700 75 90 1 900 (2400-240)1) 1 900 (2400-240)1) N1.4.C.NS 30.41 30.42 Алюминиевые сплавы Литье, 13-15% Si Литье, 16-22% Si 700 700 130 130 400 (500-50)1) 250 (315-31)1) N3.3.U.UT N3.2.C.UT N3.1.U.UT 33.1 33.2 33.3 Медь и медные сплавы Легкообрабатываемые сплавы, >1% Pb Латунь, свинцовистая бронза, <1% Pb Бронза без добавок свинца и медь, в тч. электролитическая 550 550 1350 110 90 100 450 (560-55)1) 450 (560-55)1) 270 (340-34)1) B C D ISO S Жаропрочные материалы Удельная Твердость ИЗНОСОСТОЙКОСТЬ сила резания kci по Бринеллю CC6160 CC6220 CC6230 hex, мм подача f „ мм/об Код 0.1-0.2-0.3 Код MC CMC Обрабатываемый материал Н/мм2 HB Скорость резания (Vc), м/мин 51.0.U.AN 51.0.U.AG 20.11 20.12 Жаропрочные сплавы На основе железа Отоженные или после отпуска в расплаве солей Подвергнутые старению, в тч. после отжига в расплаве солей 2400 2500 200 280 - S2.0.Z.AN 20.21 На основе никеля Отоженные или после отпуска в расплаве солей 2650 250 400-325-270 430-340-275 420-345-285 S2.0.Z.AG 20.22 Подвергнутые старению, в тч. после отжига в 2900 350 300-235-190 350-285-240 340-295-245 S2.0.C.NS 20.24 расплаве солей Литье, в т. ч. подвергнутое старению 3000 320 240-205-175 260-195-150 265-220-180 53.0.Z.AN 53.0.Z.AG 53.0.C.NS 20.31 20.32 20.33 На основе кобальта Отоженные или после отпуска в расплаве солей Старение после отжига в расплаве солей Литье, в т. ч. подвергнутое старению 2700 3000 3100 200 300 320 - E 1) Скорости резания, приведённые в таблице, справедливы для всего диапазона подач. F G H I A 20 SANDVIK Coromant Точение Режимы резания
