Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

КЗТС (KZTS) | Каталог КЗТС 2019 Инструмент с пластинами по металлу (Всего 284 стр.)

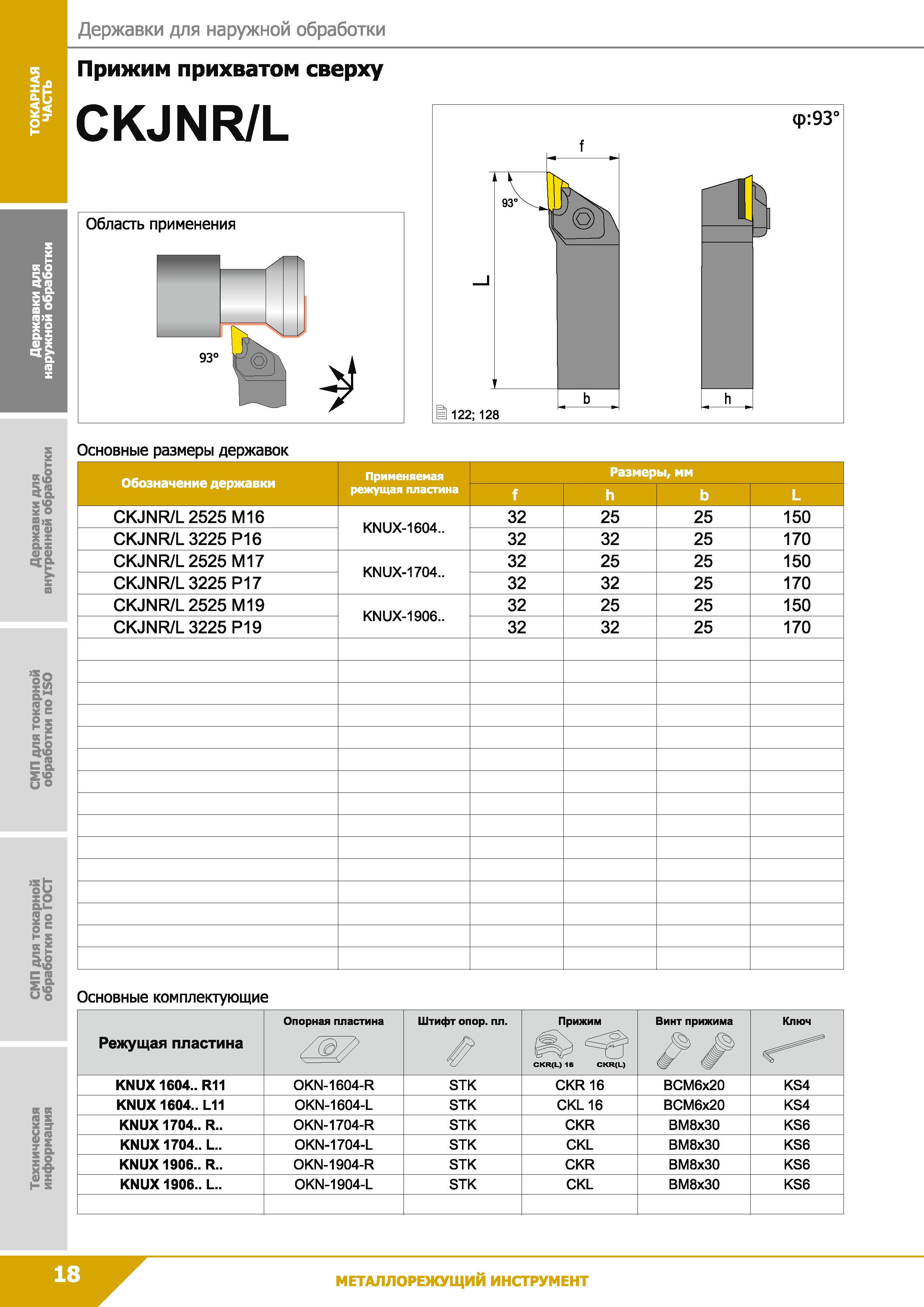

Токарный инструмент КЗТС CKJNR/L Сборные резцы для наружного фасонного точения Система крепления СМП Прижим прихватом сверху Основные размеры

18 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.18

18 Токарный инструмент КЗТС CKJNR/L Сборные резцы для наружного фасонного точения Система крепления СМП Прижим прихватом сверху Основные размеры Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 18

Токарный инструмент КЗТС CKJNR/L Сборные резцы для наружного фасонного точения Система крепления СМП Прижим прихватом сверху Основные размеры

Токарный инструмент КЗТС CKJNR/L Сборные резцы для наружного фасонного точения Система крепления СМП Прижим прихватом сверху Основные размеры _ державок к 2 && £>s и Обозначение державки Применяемая режущая пластина Размеры, мм f h b L CKJNR/L 2525 М16 KNUX-1604.. 32 25 25 150 CKJNR/L 3225 Р16 32 32 25 170 CKJNR/L 2525 М17 KNUX-1704.. 32 25 25 150 CKJNR/L 3225 Р17 32 32 25 170 CKJNR/L 2525 М19 KNUX-1906.. 32 25 25 150 CKJNR/L 3225 Р19 32 32 25 170 si s t 1 с а S'S “5 1 11 и О Основные комплектующие Режущая пластина Опорная пластина Штифт опор. пл. Прижим CKR(L) 16 CKR(L) Винт прижима Ключ , KNUX 1604.. R11 OKN-1604-R STK CKR16 BCM6x20 KS4 KNUX 1604.. L11 OKN-1604-L STK CKL16 BCM6x20 KS4 KNUX 1704.. R.. OKN-1704-R STK CKR В М 8x30 KS6 KNUX 1704.. L. OKN-1704-L STK CKL ВМ8хЗО KS6 KNUX 1906.. R.. OKN-1904-R STK CKR В М 8x30 KS6 KNUX 1906.. L.. OKN-19Q4-L STK CKL ВМ8хЗО KS6 к к а s э1 It Державки наружной обработки
