WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

Токарные резцы Walter Turn DCLNR/L для сменных режущих пластин без задних углов Прижим повышенной жесткости Наружная обработка Сборочные детали Комплектующие

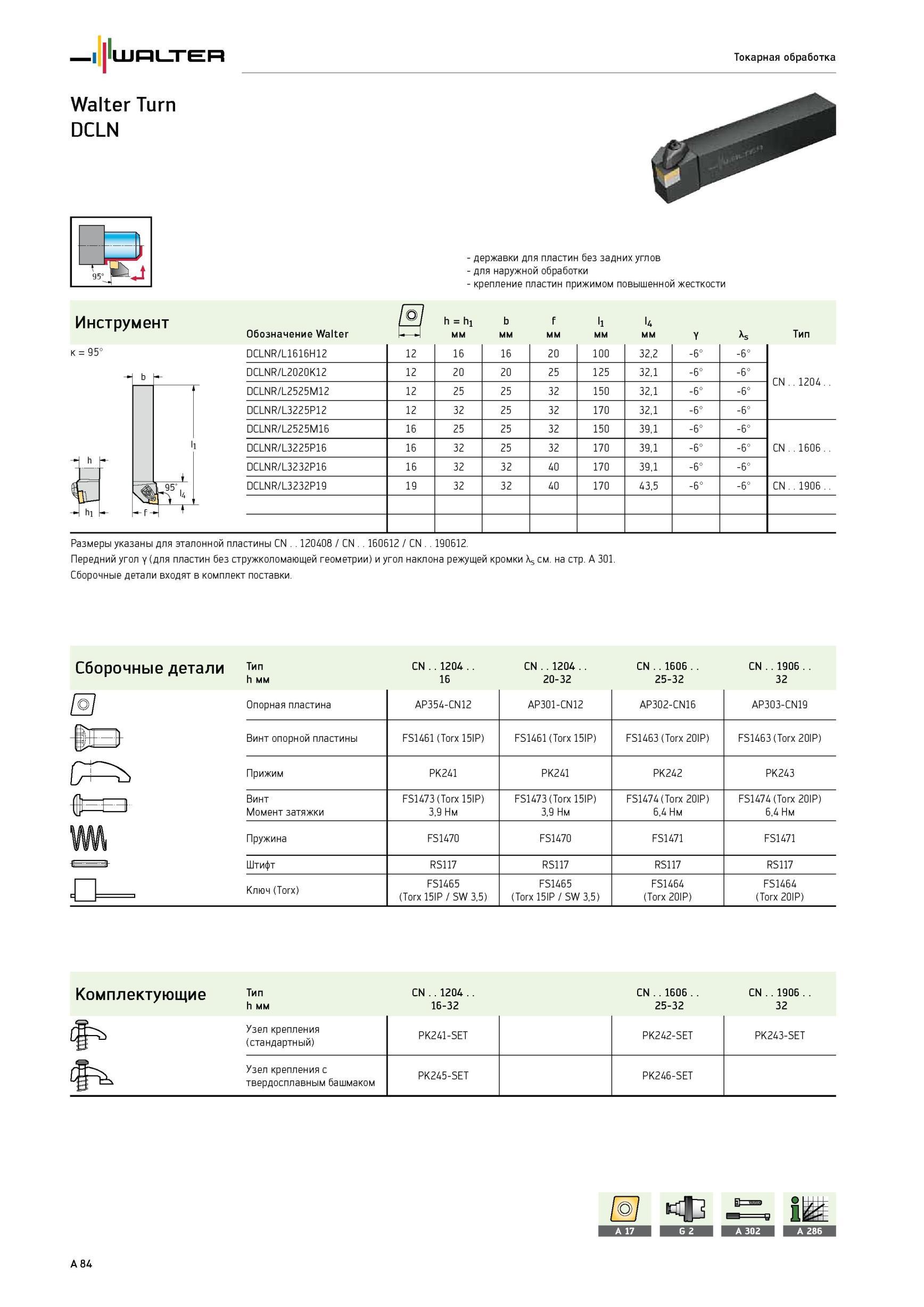

88 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A84

88 Токарные резцы Walter Turn DCLNR/L для сменных режущих пластин без задних углов Прижим повышенной жесткости Наружная обработка Сборочные детали Комплектующие Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A84

Токарные резцы Walter Turn DCLNR/L для сменных режущих пластин без задних углов Прижим повышенной жесткости Наружная обработка Сборочные детали Комплектующие

Токарные резцы Walter Turn DCLNR/L для сменных режущих пластин без задних углов Прижим повышенной жесткости Наружная обработка Сборочные детали Комплектующие _ Токарная обработка Walter Turn DCLN к = 95° 04 hi - державки для пластин без задних углов - для наружной обработки - крепление пластин прижимом повышенной жесткости Инструмент h = h1 b f l1 l4 Обозначение Walter U J мм Y As Тип DCLNR/L1616H12 12 16 16 20 100 32,2 -6° -6° CN . .1204.. DCLNR/L2020K12 12 20 20 25 125 32,1 -6° -6° DCLNR/L2525M12 12 25 25 32 150 32,1 -6° -6° DCLNR/L3225P12 12 32 25 32 170 32,1 -6° -6° DCLNR/L2525M16 16 25 25 32 150 39,1 -6° -6° CN ..1606 . . DCLNR/L3225P16 16 32 25 32 170 39,1 -6° -6° DCLNR/L3232P16 16 32 32 40 170 39,1 -6° -6° DCLNR/L3232P19 19 32 32 40 170 43,5 -6° -6° CN ..1906 . . Размеры указаны для эталонной пластины CN . . 120408 / CN . . 160612 / CN . . 190612. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки Xg см. на стр. A 301. Сборочные детали входят в комплект поставки. b h Сборочные детали Тип cn . . 1204 . . cn . . 1204 . . cn . . 1005 . . cn . . 1906 . . h мм 16 20-32 25-32 32 /Qj Опорная пластина AP354-CN12 AP301-CN12 AP302-CN16 AP303-CN19 FS1461 (Torx 15IP) FS1461 (Torx 15IP) FS1463 (Torx 20IP) FS1463 (Torx 20IP) 1- Винт опорной пластины "'N Прижим PK241 PK241 PK242 PK243 -fflj -E Винт Момент затяжки FS1473 (Torx 15IP) 3,9 Нм FS1473 (Torx 15IP) 3,9 Нм FS1474 (Torx 20IP) 6,4 Нм FS1474 (Torx 20IP) 6,4 Нм M Пружина FS1470 FS1470 FS1471 FS1471 Штифт RS117 RS117 RS117 RS117 с Ключ (Torx) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) FS1464 (Torx 20IP) FS1464 (Torx 20IP) Комплектующие тип cn . . 1204 . . cn . . 1606 . . cn . . 1906 . . h мм 16-32 25-32 32 rtrs. Узел крепления (стандартный) PK241-SET PK242-SET PK243-SET (гг\ Узел крепления с “В твердосплавным башмаком PK245-SET PK246-SET 3 Я №liM Ч2.1.И A 84
