Токарные резцы Walter Cut Capto для наружной обработки торцевых канавок Модульный металлорежущий инструмент со сменными твердосплавными пластинами

274 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A270

274 Токарные резцы Walter Cut Capto для наружной обработки торцевых канавок Модульный металлорежущий инструмент со сменными твердосплавными пластинами Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A270

Токарные резцы Walter Cut Capto для наружной обработки торцевых канавок Модульный металлорежущий инструмент со сменными твердосплавными пластинами

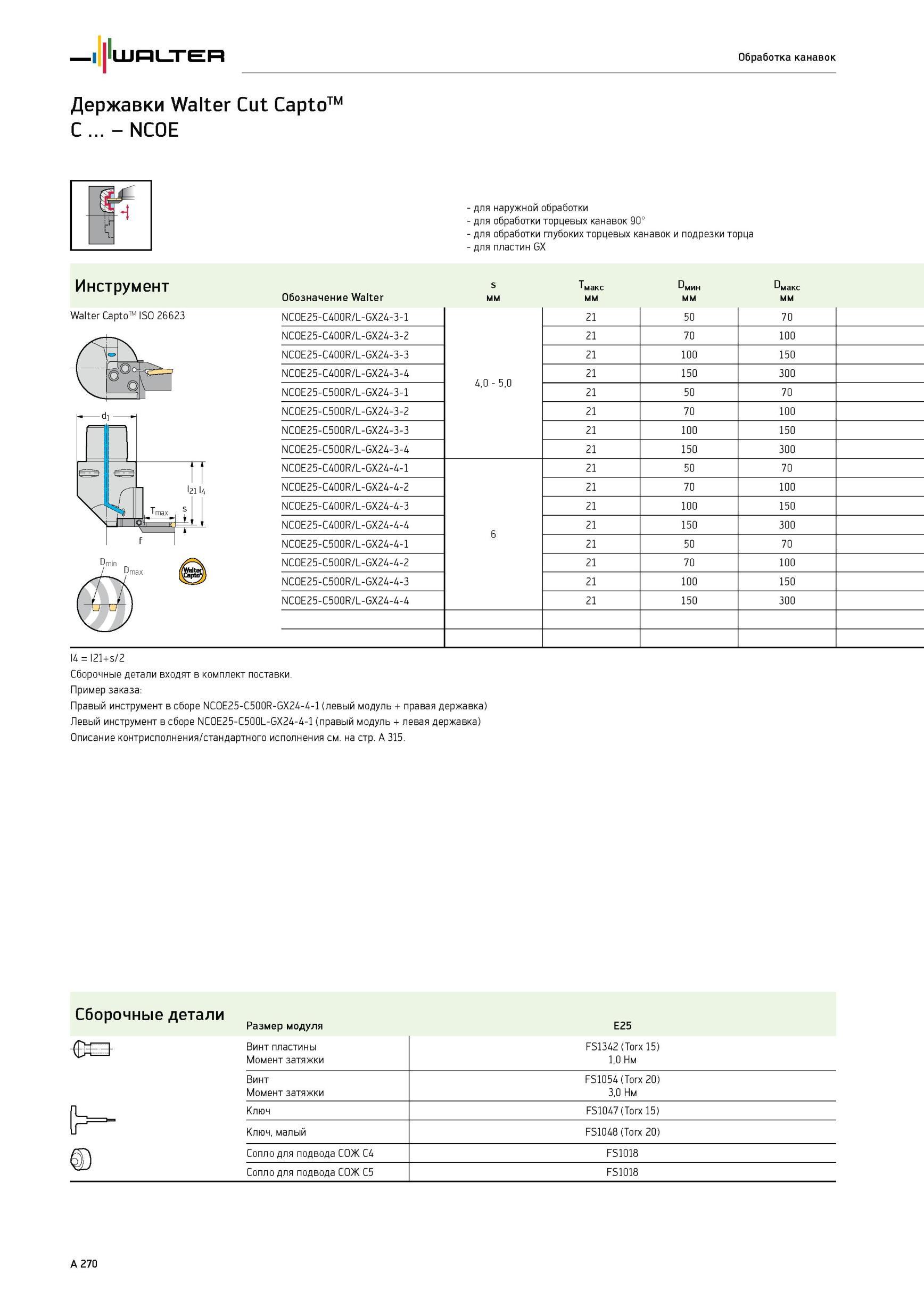

Токарные резцы Walter Cut Capto для наружной обработки торцевых канавок Модульный металлорежущий инструмент со сменными твердосплавными пластинами _ Обработка канавок Державки Walter Cut CaptoTM C ... - NCOE - для наружной обработки - для обработки торцевых канавок 90° - для обработки глубоких торцевых канавок и подрезки торца - для пластин GX Инструмент Walter CaptoTM ISO 26623 Обозначение Walter s мм 1 макс мм '-'мин мм макс мм NCOE25-C400R/L-GX24-3-1 4,0 - 5,0 21 50 70 NCOE25-C400R/L-GX24-3-2 21 70 100 NCOE25-C400R/L-GX24-3-3 21 100 150 NCOE25-C400R/L-GX24-3-4 21 150 300 NCOE25-C500R/L-GX24-3-1 21 50 70 NCOE25-C500R/L-GX24-3-2 21 70 100 NCOE25-C500R/L-GX24-3-3 21 100 150 NCOE25-C500R/L-GX24-3-4 21 150 300 NCOE25-C400R/L-GX24-4-1 6 21 50 70 NCOE25-C400R/L-GX24-4-2 21 70 100 NCOE25-C400R/L-GX24-4-3 21 100 150 NCOE25-C400R/L-GX24-4-4 21 150 300 NCOE25-C500R/L-GX24-4-1 21 50 70 NCOE25-C500R/L-GX24-4-2 21 70 100 NCOE25-C500R/L-GX24-4-3 21 100 150 NCOE25-C500R/L-GX24-4-4 21 150 300 14 = l21+s/2 Сборочные детали входят в комплект поставки. Пример заказа: Правый инструмент в сборе NC0E25-C500R-GX24-4-1 (левый модуль + правая державка) Левый инструмент в сборе NC0E25-C500L-GX24-4-1 (правый модуль + левая державка) Описание контрисполнения/стандартного исполнения см. на стр. A 315. D Сборочные детали Размер модуля E25 -0Э Винт пластины FS1342 (Torx 15) Момент затяжки 1,0 Нм Винт FS1054 (Torx 20) Момент затяжки 3,0 Нм К Ключ FS1047 (Torx 15) Ключ, малый FS1048 (Torx 20) gf) Сопло для подвода СОЖ C4 FS1018 4U Сопло для подвода СОЖ C5 FS1018 A 270
