Токарные резцы Tungaloy для наружной и внутренней обработки на металлорежущем оборудовании Сверхжесткая система двойного зажима обеспечивает высокую точно

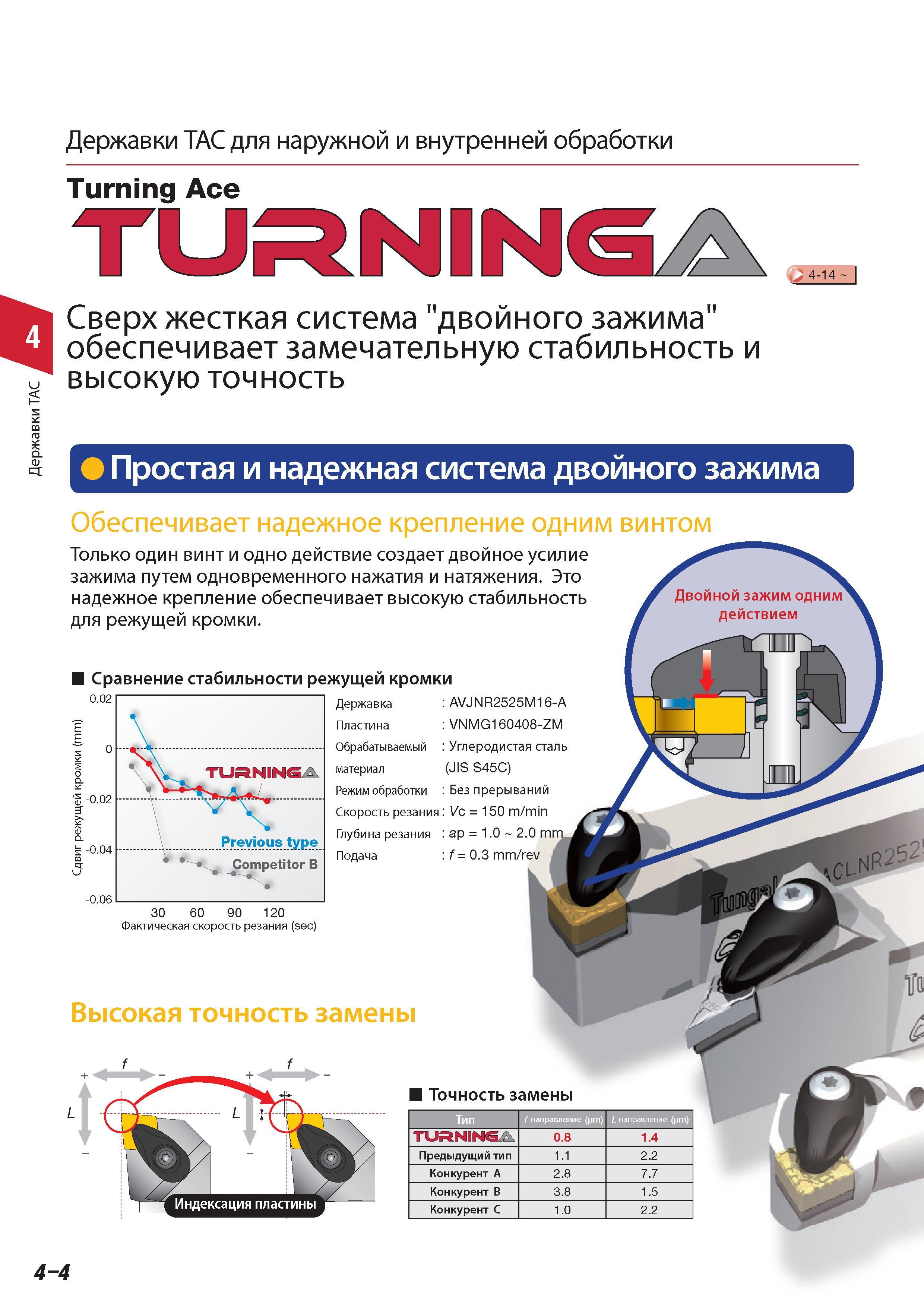

212 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.4-4

212 Токарные резцы Tungaloy для наружной и внутренней обработки на металлорежущем оборудовании Сверхжесткая система двойного зажима обеспечивает высокую точно Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 4-4

Токарные резцы Tungaloy для наружной и внутренней обработки на металлорежущем оборудовании Сверхжесткая система двойного зажима обеспечивает высокую точно

Токарные резцы Tungaloy для наружной и внутренней обработки на металлорежущем оборудовании Сверхжесткая система двойного зажима обеспечивает высокую точность Державки TAC Державки ТАС для наружной и внутренней обработки Turning Ace N 4-14 Сверх жесткая система "двойного зажима" обеспечивает замечательную стабильность и высокую точность Простая и надежная система двойного зажима Обеспечивает надежное крепление одним винтом Только один винт и одно действие создает двойное усилие зажима путем одновременного нажатия и натяжения. Это надежное крепление обеспечивает высокую стабильность для режущей кромки. Сравнение стабильности режущей кромки 0.02 3 -0.02 -0.04 -0.06 30 60 90 120 Фактическая скорость резания (sec) Державка AVJNR2525M16-A Пластина VNMG160408-ZM Обрабатываемый Углеродистая сталь материал (JIS S45C) Режим обработки Без прерываний Скорость резания Ус 150 m min Глубина резания ap 1.0 2.0 mm Подача f 0.3 mm rev 1 Высокая точность замены Точность замены Тип f направление (pm) L направление (pm) TURNING 0.8 1.4 Предыдущий тип 1.1 2.2 Конкурент A 2.8 7.7 Конкурент B 3.8 1.5 Конкурент C 1.0 2.2 0 L 4-4
