Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

PRAMET | Каталог PRAMET 2016 Металлорежущий инструмент (Всего 953 стр.)

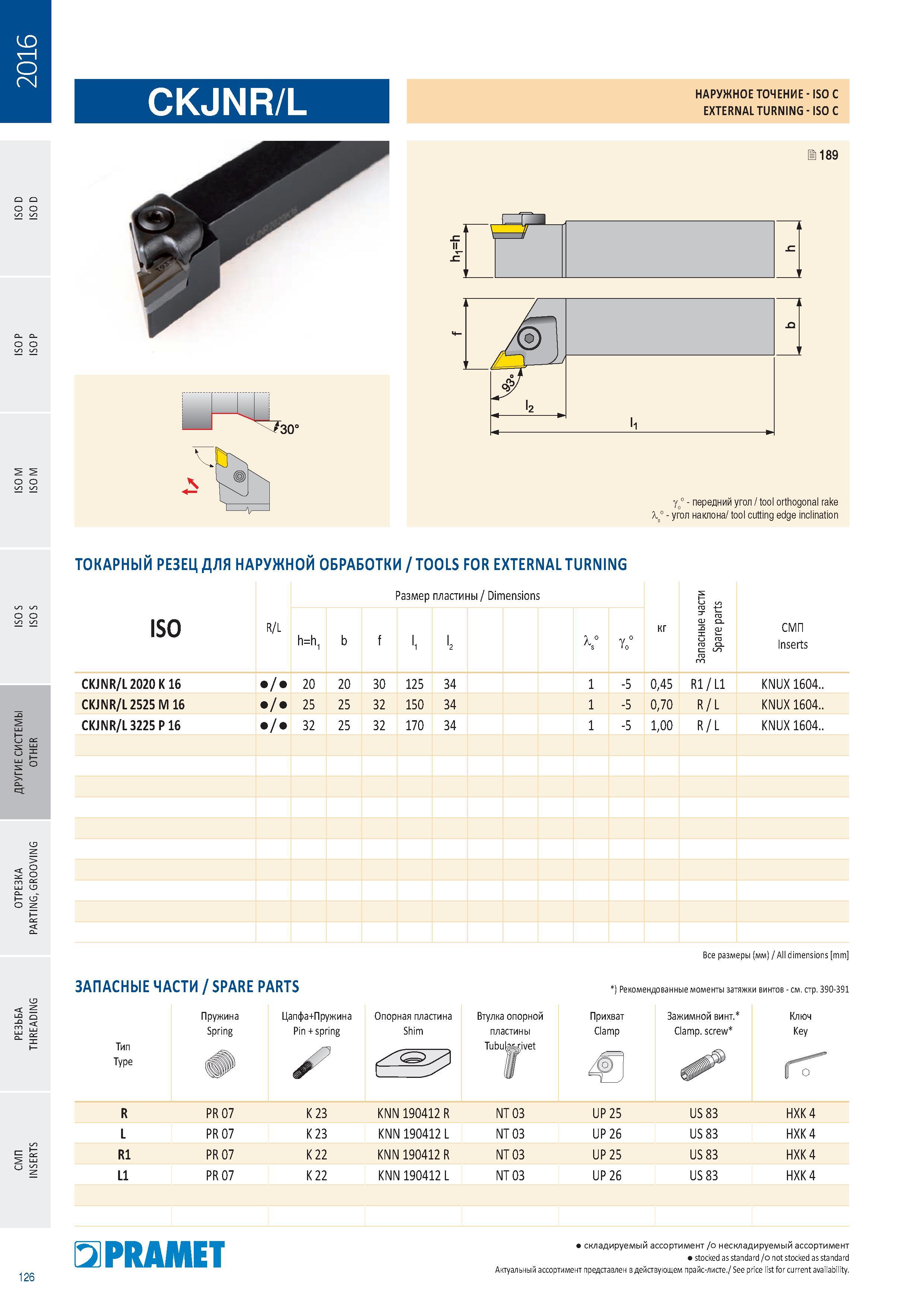

Токарные резцы Pramet CKJNR/L с режущими сменными пластинами Изображение и обозначение позиций инструмента Основные размеры

128 Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления Стр.126

128 Токарные резцы Pramet CKJNR/L с режущими сменными пластинами Изображение и обозначение позиций инструмента Основные размеры Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления на металлообрабатывающем станочном оборудовании Стр. 126

Токарные резцы Pramet CKJNR/L с режущими сменными пластинами Изображение и обозначение позиций инструмента Основные размеры

Токарные резцы Pramet CKJNR/L с режущими сменными пластинами Изображение и обозначение позиций инструмента Основные размеры НАРУЖНОЕ ТОЧЕНИЕ ISO C EXTERNAL TURNING ISO C ТОКАРНЫЙ РЕЗЕЦ ДЛЯ НАРУЖНОЙ ОБРАБОТКИ TOOLS FOR EXTERNAL TURNING Размер пластины Dimensions ISO R/L h=h b f l, l2 ,° Y s f o СМП Inserts CKJNR/L 2020 K 16 / 20 20 30 125 34 1 -5 0,45 R1 / L1 KNUX 1604 CKJNR/L 2525 M 16 / 25 25 32 150 34 1 -5 0,70 R / L KNUX 1604 CKJNR/L 3225 P 16 / 32 25 32 170 34 1 -5 1,00 R / L KNUX 1604 ЗАПАСНЫЕ ЧАСТИ SPARE PARTS Все размеры (мм) All dimensions mm ) Рекомендованные моменты затяжки винтов см. стр. 390-391 Пружина Spring Цапфа+Пружина Pin spring Тип Type Опорная пластина Shim Втулка опорной пластины Tubularrivet Прихват Clamp Зажимной винт. Clamp screw Ключ Key R PR 07 K 23 KNN 190412 R NT 03 UP 25 US 83 HXK 4 L PR 07 K 23 KNN 190412 L NT 03 UP 26 US 83 HXK 4 R1 PR 07 K 22 KNN 190412 R NT 03 UP 25 US 83 HXK 4 L1 PR 07 K 22 KNN 190412 L NT 03 UP 26 US 83 HXK 4 кг 126 PRAMET складируемый ассортимент нескладируемый ассортимент stocked as standard not stocked as standard Актуальный ассортимент представлен в действующем прайс-листе. See price list for current availability.
