Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

KORLOY | Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

Токарные резцы Korloy PDJNR/L со сменными режущими пластинами Металлорежущий инструмент для наружного точения Общий вид Обозначение Основные размеры

161 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.B106

161 Токарные резцы Korloy PDJNR/L со сменными режущими пластинами Металлорежущий инструмент для наружного точения Общий вид Обозначение Основные размеры Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. B106

Токарные резцы Korloy PDJNR/L со сменными режущими пластинами Металлорежущий инструмент для наружного точения Общий вид Обозначение Основные размеры

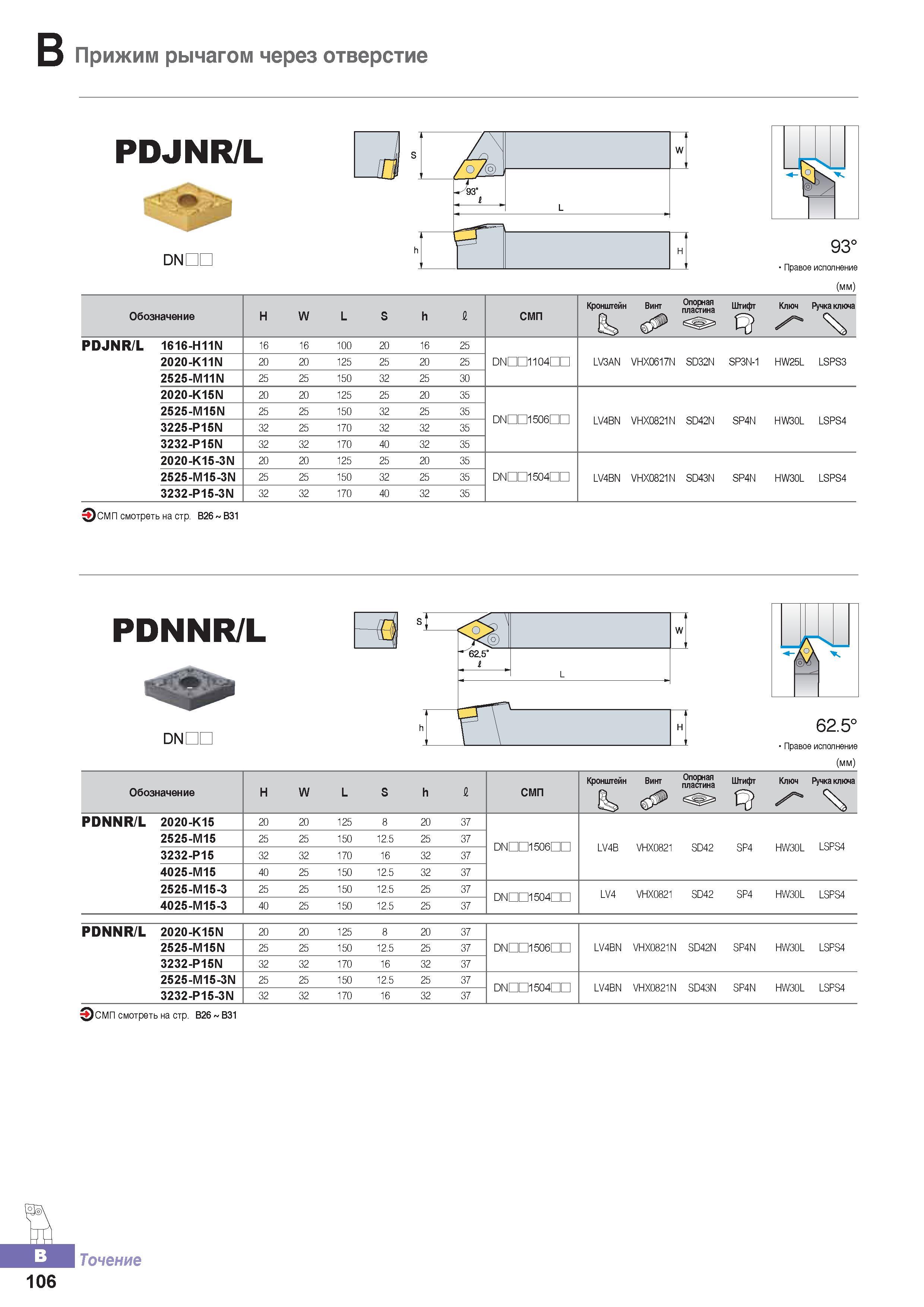

Токарные резцы Korloy PDJNR/L со сменными режущими пластинами Металлорежущий инструмент для наружного точения Общий вид Обозначение Основные размеры _ Комплектующие Прижим рычагом через отверстие PDJNR/L DNDC 93° Правое исполнение (мм) Обозначение H W L S h С СМП Кронштейн Винт Опорная пластина 553:2= Штифт Ключ Ручка ключа PDJNR/L 1616-H11N 16 16 100 20 16 25 2020-K11N 20 20 125 25 20 25 DND0104nn LV3AN VHX0617N SD32N SP3N-1 HW25L LSPS3 2525-M11N 25 25 150 32 25 30 2020-K15N 20 20 125 25 20 35 2525-M15N 25 25 150 32 25 35 DND01506ИЮ LV4BN VHX0821N SD42N SP4N HW30L LSPS4 3225-P15N 32 25 170 32 32 35 3232-P15N 32 32 170 40 32 35 2020-K15-3N 20 20 125 25 20 35 2525-M15-3N 25 25 150 32 25 35 DND01504ИЮ LV4BN VHX0821N SD43N SP4N HW30L LSPS4 3232-P15-3N 32 32 170 40 32 35 СМПсмотретьнастр. В26 В31 PDNNR/L DNDC 62.5° Правое исполнение (мм) Обозначение H W L S h С СМП Кронштейн Из, Винт Опорная пластина Штифт Ключ Ручка ключа PDNNR/L 2020-K15 20 20 125 8 20 37 2525-M15 25 25 150 12.5 25 37 DND0506nn LV4B VHX082- SD42 SP4 HW30L LSPS4 3232-P15 32 32 170 16 32 37 4025-M15 40 25 150 12.5 32 37 2525-M15-3 25 25 150 12.5 25 37 DNDD1504nn LV4 VHX082- SD42 SP4 HW30L LSPS4 4025-M15-3 40 25 150 12.5 25 37 PDNNR/L 2020-K15N 20 20 125 8 20 37 2525-M15N 25 25 150 12.5 25 37 DND0506nn LV4BN VHX0821N SD42N SP4N HW30L LSPS4 3232-P15N 32 32 170 16 32 37 2525-M15-3N 25 25 150 12.5 25 37 DND0504nn LV4BN VHX0821N SD43N SP4N HW30L LSPS4 3232-P15-3N 32 32 170 16 32 37 СМПсмотретьнастр. В26 В31
