HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

Токарные резьбонарезные твердосплавные пластины с полупрофилем режут по всему профилю и снимают грат с вершин Резьбовые пластины с полупро

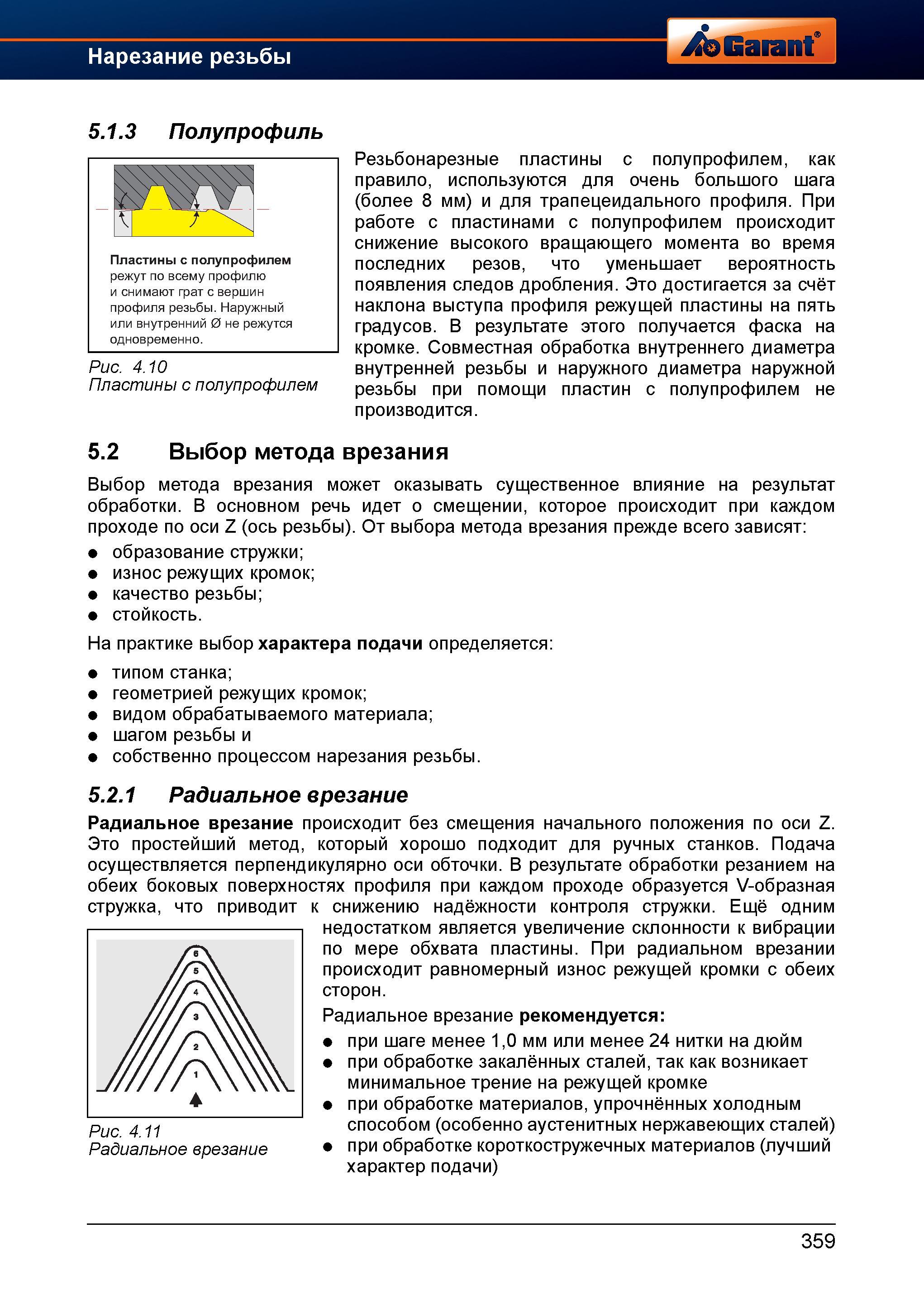

387 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.359

387 Токарные резьбонарезные твердосплавные пластины с полупрофилем режут по всему профилю и снимают грат с вершин Резьбовые пластины с полупро Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 359

Токарные резьбонарезные твердосплавные пластины с полупрофилем режут по всему профилю и снимают грат с вершин Резьбовые пластины с полупро

Токарные резьбонарезные твердосплавные пластины с полупрофилем режут по всему профилю и снимают грат с вершин Резьбовые пластины с полупрофилем, как правило, используются для очень большого шага (более 8 мм) и для трапецеидального профиля. При работе с пластинами с полупрофилем происходит снижение высокого вращающего момента во время последних резов, что уменьшает вероятность появления следов дробления. Это достигается за счёт наклона выступа профиля режущей пластины на пять градусов. В результате этого получается фаска на кромке. Совместная обработка внутреннего диаметра внутренней резьбы и наружного диаметра наружной Пластины с полупрофилем резьбы при помощи пластин с полупрофилем не производится. 5.2 Выбор метода врезания Выбор метода врезания может оказывать существенное влияние на результат обработки. В основном речь идет о смещении, которое происходит при каждом проходе по оси Z (ось резьбы). От выбора метода врезания прежде всего зависят образование стружки износ режущих кромок качество резьбы стойкость. На практике выбор характера подачи определяется типом станка геометрией режущих кромок видом обрабатываемого материала шагом резьбы и собственно процессом нарезания резьбы. 5.2.1 Радиальное врезание Радиальное врезание происходит без смещения начального положения по оси Z. Это простейший метод, который хорошо подходит для ручных станков. Подача осуществляется перпендикулярно оси обточки. В результате обработки резанием на обеих боковых поверхностях профиля при каждом проходе образуется V-образная стружка, что приводит к снижению надёжности контроля стружки. Ещё одним недостатком является увеличение склонности к вибрации по мере обхвата пластины. При радиальном врезании происходит равномерный износ режущей кромки с обеих сторон. Радиальное врезание рекомендуется при шаге менее 1,0 мм или менее 24 нитки на дюйм при обработке закалённых сталей, так как возникает минимальное трение на режущей кромке при обработке материалов, упрочнённых холодным Рис. 4.11 Радиальное врезание способом (особенно аустенитных нержавеющих сталей) при обработке короткостружечных материалов (лучший характер подачи) 359 5.1.3 Полупрофиль Рис. 4.10 профиля резьбы. Наружный или внутренний 0 не режутся одновременно.
