HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

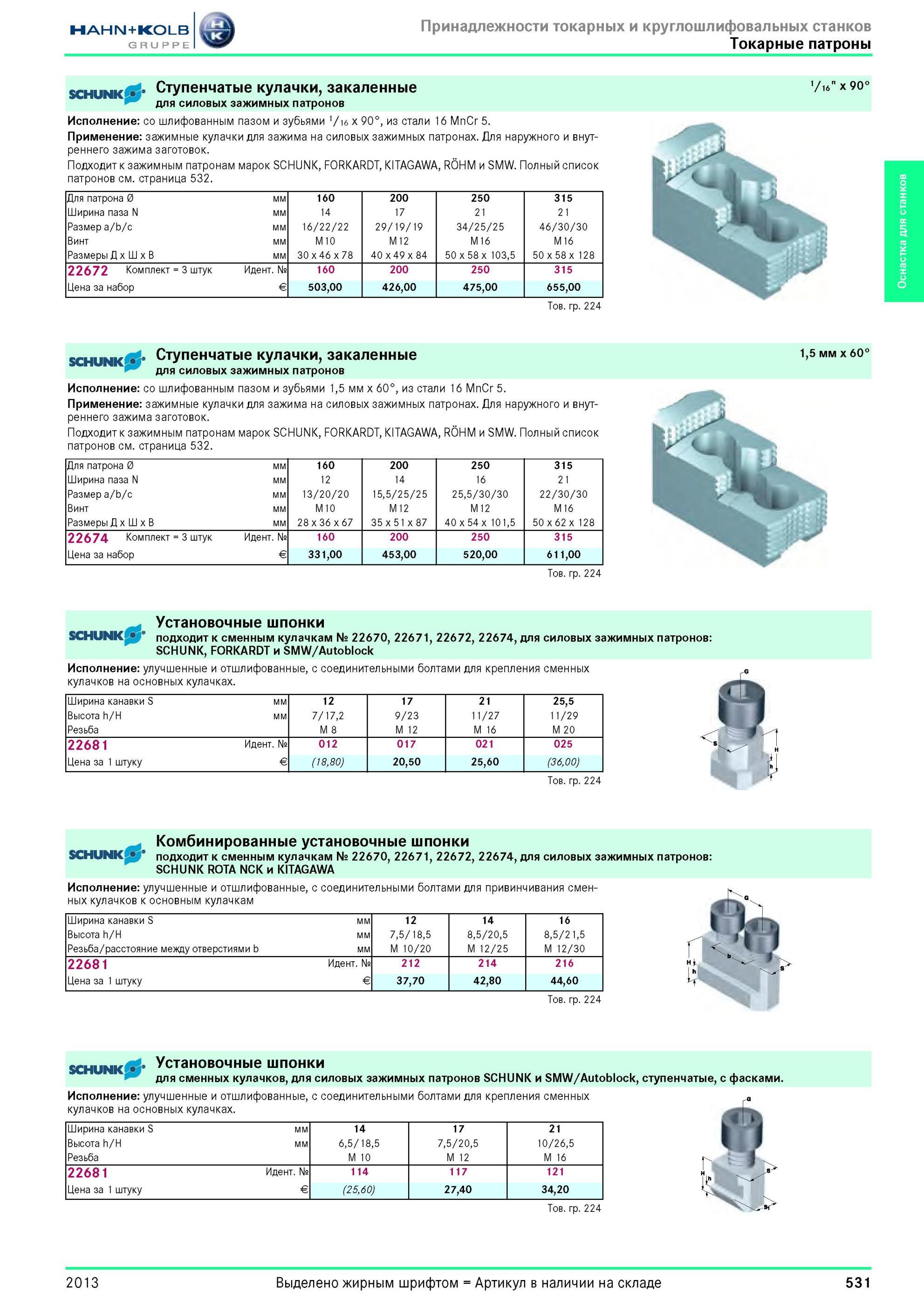

531 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.531

531 Токарные патроны schunk от Hahn Kolb Ступенчатые кулачки, закаленные для силовых зажимных патронов Исполнение со шлифованным пазом и зубьями 1/16 x 90 Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 531

Токарные патроны schunk от Hahn Kolb Ступенчатые кулачки, закаленные для силовых зажимных патронов Исполнение со шлифованным пазом и зубьями 1/16 x 90

Токарные патроны schunk от Hahn Kolb Ступенчатые кулачки, закаленные для силовых зажимных патронов Исполнение со шлифованным пазом и зубьями 1/16 x 90°, из стали 16 MnCr 5. Применение зажимные кулачки для зажима на силовых зажимных патронах. Для наружного и внутреннего зажима заготовок. Подходит к зажимным патронам марок SCHUNK, FORKARDT, KITAGAWA, ROHM и SMW. Полный список патронов см. страница 532. Для патрона 0 мм 160 200 250 315 Ширина паза N мм 14 17 21 21 Размер a/b/c мм 16/22/22 29/19/19 34/25/25 46/30/30 Винт мм M10 M 12 M16 M16 Размеры Д В мм 30x46 x78 40 x 49 x 84 50 x 58 x 103,5 50 x 58 x 128 22672 Комплект 3 штук Идентификационный номер № 160 200 250 315 Цена за набор Евро € 503,00 426,00 475,00 655,00 Товарная группа 224 jCIIUNIC Ступенчатые кулачки, закаленные для силовых зажимных патронов Исполнение со шлифованным пазом и зубьями 1,5 мм x 60°, из стали 16 MnCr 5. Применение зажимные кулачки для зажима на силовых зажимных патронах. Для наружного и внутреннего зажима заготовок. Подходит к зажимным патронам марок SCHUNK, FORKARDT, KITAGAWA, ROHM и SMW. Полный список патронов см. страница 532. 1,5 мм x 60° Для патрона 0 мм 160 200 250 315 Ширина паза N мм 12 14 16 21 Размер a/b/c мм 13/20/20 15,5/25/25 25,5/30/30 22/30/30 Винт мм M10 M 12 M12 M16 Размеры Д В мм 28x36 x67 35 x51 x87 40 x 54 x 101,5 50 x 62 x 128 22674 Комплект 3 штук Идентификационный номер № 160 200 250 315 Цена за набор Евро € 331,00 453,00 520,00 611,00 Товарная группа 224 Установочные шпонки SCHUNK ’ подходит к сменным кулачкам № 22670, 22671, 22672, 22674, для силовых зажимных патронов SCHUNK, FORKARDT и SMW/Autoblock Исполнение улучшенные и отшлифованные, с соединительными болтами для крепления сменных кулачков на основных кулачках. Ширина канавки S мм 12 17 21 25,5 Высота h/H мм 7/17,2 9/23 11/27 11/29 Резьба M 8 M 12 M 16 M 20 22681 Идентификационный номер № 012 017 021 025 Цена за 1 штуку Евро € (18,80) 20,50 25,60 (36,00) Товарная группа 224 Комбинированные установочные шпонки SCHUNKS подходит к сменным кулачкам № 22670, 22671, 22672, 22674, для силовых зажимных патронов SCHUNK ROTA NCK и KITAGAWA Исполнение улучшенные и отшлифованные, с соединительными болтами для привинчивания сменных кулачков к основным кулачкам Ширина канавки S мм 12 14 16 Высота h/H мм 7,5/18,5 8,5/20,5 8,5/21,5 Резьба/расстояние между отверстиями b мм M 10/20 M 12/25 M 12/30 22681 Идентификационный номер № 212 214 216 Цена за 1 штуку Евро € 37,70 42,80 44,60 Товарная группа 224 SCHUNK0 Установочные шпонки для сменных кулачков, для силовых зажимных патронов SCHUNK и SMW/Autoblock, ступенчатые, с фасками. Исполнение улучшенные и отшлифованные, с соединительными болтами для крепления сменных кулачков на основных кулачках. Ширина канавки S мм 14 17 21 Высота h/H мм 6,5/18,5 7,5/20,5 10/26,5 Резьба M 10 M 12 M 16 22681 Идентификационный номер № 114 117 121 Цена за 1 штуку Евро € (25,60) 27,40 34,20 Товарная группа 224 1/16" x 90° 2013 531 Оснастка для станков
