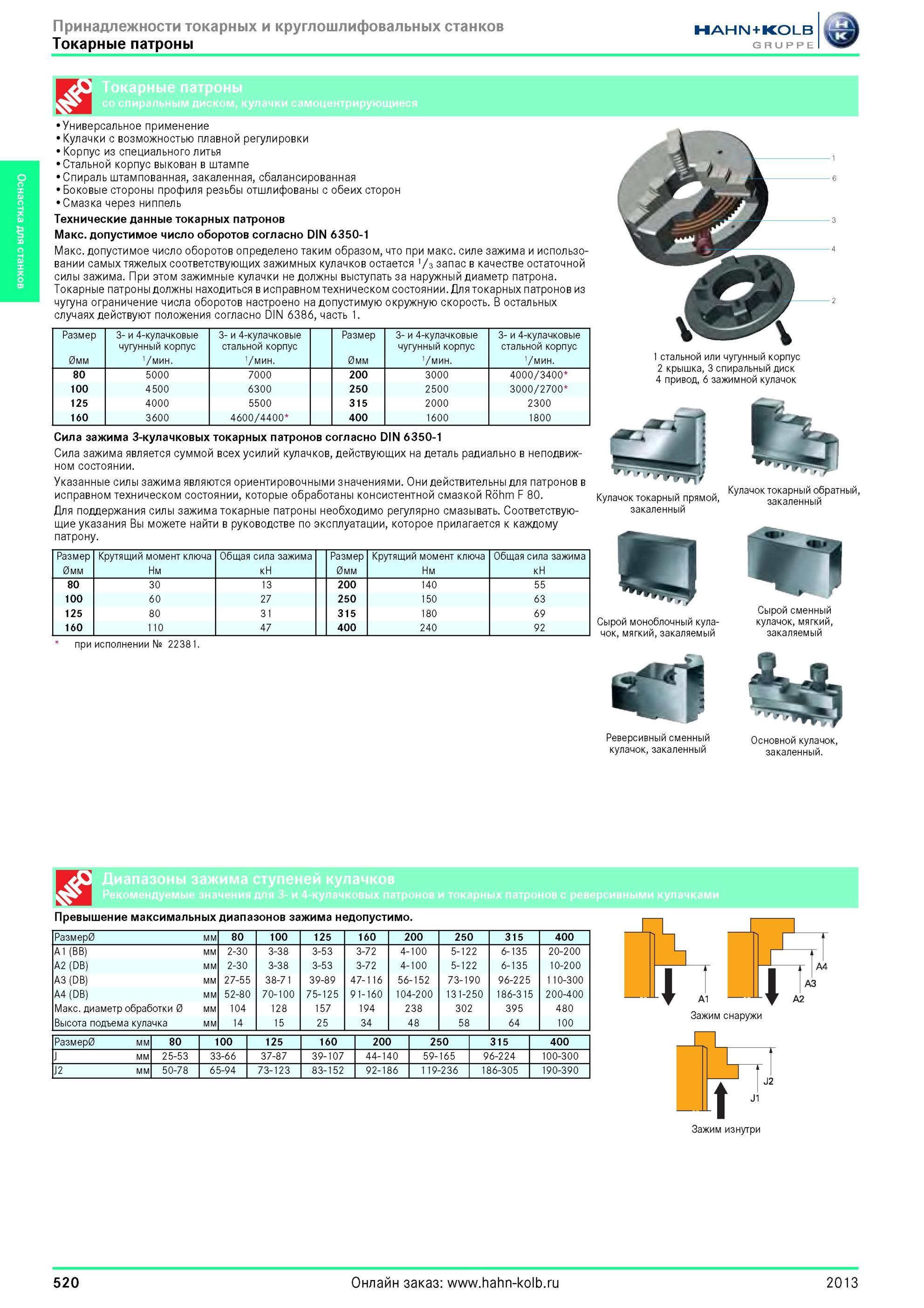

520 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.520

520 Токарные патроны от Hahn Kolb Универсальное применение Кулачки с возможностью плавной регулировки Корпус из специального литья Стальной корпус выкован Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 520

Токарные патроны от Hahn Kolb Универсальное применение Кулачки с возможностью плавной регулировки Корпус из специального литья Стальной корпус выкован

Токарные патроны от Hahn Kolb Универсальное применение Кулачки с возможностью плавной регулировки Корпус из специального литья Стальной корпус выкован в штампе Спираль штампованная, закаленная, сбалансированная Боковые стороны профиля резьбы отшлифованы с обеих сторон Смазка через ниппель Технические данные токарных патронов Макс. допустимое число оборотов согласно DIN 6350-1 Макс. допустимое число оборотов определено таким образом, что при макс. силе зажима и использовании самых тяжелых соответствующих зажимных кулачков остается 1/3 запас в качестве остаточной силы зажима. При этом зажимные кулачки не должны выступать за наружный диаметр патрона. Токарные патроны должны находиться в исправном техническом состоянии. Для токарных патронов из чугуна ограничение числа оборотов настроено на допустимую окружную скорость. В остальных случаях действуют положения согласно DIN 6386, часть 1. Размер 3- и 4-кулачковые чугунный корпус 3- и 4-кулачковые стальной корпус Размер 3- и 4-кулачковые чугунный корпус 3- и 4-кулачковые стальной корпус 0мм '/мин. 1/мин. 0мм 1/мин. 1/мин. 80 5000 7000 200 3000 4000/3400 100 4500 6300 250 2500 3000/2700 125 4000 5500 315 2000 2300 160 3600 4600/4400 400 1600 1800 Сила зажима 3-кулачковых токарных патронов согласно DIN 6350-1 Сила зажима является суммой всех усилий кулачков, действующих на деталь радиально в неподвижном состоянии. Указанные силы зажима являются ориентировочными значениями. Они действительны для патронов в исправном техническом состоянии, которые обработаны консистентной смазкой Rohm F 80. Для поддержания силы зажима токарные патроны необходимо регулярно смазывать. Соответствующие указания Вы можете найти в руководстве по эксплуатации, которое прилагается к каждому патрону. 1 стальной или чугунный корпус 2 крышка, 3 спиральный диск 4 привод, 6 зажимной кулачок Размер Крутящий момент ключа Общая сила зажима Размер Крутящий момент ключа Общая сила зажима 0мм Нм кН 0мм Нм кН 80 30 13 200 140 55 100 60 27 250 150 63 125 80 31 315 180 69 160 110 47 400 240 92 при исполнении № 22381 Кулачок токарный прямой, закаленный ар Сырой моноблочный кулачок, мягкий, закаляемый dl Реверсивный сменный кулачок, закаленный Кулачок токарный обратный, закаленный Сырой сменный кулачок, мягкий, закаляемый Основной кулачок, закаленный. Превышение максимальных диапазонов зажима недопустимо. Размер0 мм 80 100 125 160 200 250 315 400 A1 (BB) мм A2 (DB) мм A3 (DB) мм A4 (DB) мм Макс. диаметр обработки 0 мм 2-30 2-30 27-55 52-80 104 3-38 3-38 38-71 70-100 128 3-53 3-53 39-89 75-125 157 3-72 3-72 47-116 91-160 194 4-100 4-100 56-152 104-200 238 5-122 5-122 73-190 131-250 302 6-135 6-135 96-225 186-315 395 20-200 10-200 110-300 200-400 480 Высота подъема кулачка мм 14 15 25 34 48 58 64 100 Размер0 мм 80 100 125 160 200 250 315 400 J мм 25-53 33-66 37-87 39-107 44-140 59-165 96-224 100-300 J2 мм 50-78 65-94 73-123 83-152 92-186 119-236 186-305 190-390 4 520 2013
