Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

Токарные многогранные твердосплавные пластины Mitsubishi для точения и растачивания Классификация стружколомов

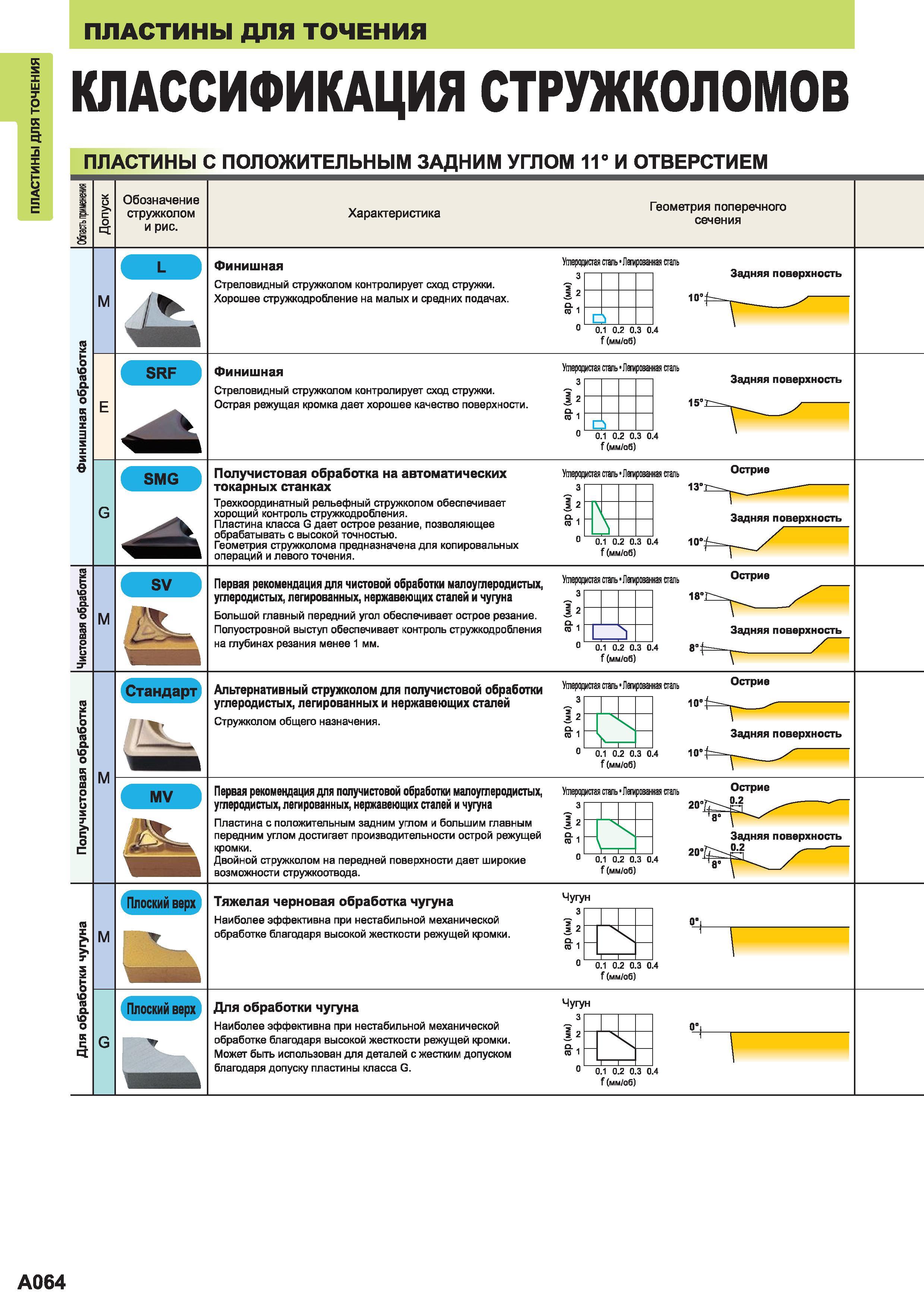

82 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.A064

82 Токарные многогранные твердосплавные пластины Mitsubishi для точения и растачивания Классификация стружколомов Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. A064

Токарные многогранные твердосплавные пластины Mitsubishi для точения и растачивания Классификация стружколомов

Токарные многогранные твердосплавные пластины Mitsubishi для точения и растачивания Классификация стружколомов _ Пластины с положительным задним углом величиной 11 градусов и отверстием Обозначение стружколом и рис. Характеристика Геометрия поперечного сечения М S о S X S X S в Финишная Стреловидный стружколом контролирует сход стружки. Хорошее стружкодробпение на малых и средних подачах. Углеродистая сталь Легированная сталь 1 о Задняя поверхность 0.1 0.2 0.3 0.4 f (мм аб) Финишная Стреловидный стружколом контролирует сход стружки. Острая режущая кромка дает хорошее качество поверхности. Утеродшая паль Легированная сталь 1 2 1 Задняя поверхность 0 0.1 0.2 0.3 0.4 f (мм/об) Получистовая обработка на автоматических токарных станках Трехкоординатный рельефный стружколом обеспечивает хорощий контроль стружкодробпения. Пластина класса G дает острое резание позволяющее обрабатывать с высокой точностью. Геометрия стружколома предназначена для копировальных операций и левого точения. Утеродшая паль Легированная сталь 1г 1 о Острие Задняя поверхность 0.1 0.2 0.3 0.4 f (мм/об) 10 Первая рекомендация для чистовой обработки малоуглеродистых углеродистых легированных нержавеющих сталей и чугуна Большой главный передний угол обеспечивает острое резание. Полуостровной выступ обеспечивает контроль стружкодробпения на глубинах резания менее 1 мм. Утеродшая паль Легированная сталь ЗГ I2 1 Острие 'I 18 Задняя поверхность 0 0.1 0.2 0.3 0.4 f (мм/об) VO о 5 о и 5 У Альтернативный стружколом для получистовой обработки углеродистых легированных и нержавеющих сталей Стружколом общего назначения. Углеродистая сталь Легированная сталь 1 2 1 О Острие Задняя поверхность 0.1 0.2 0.3 0.4 f (мм/об) MV Первая рекомендация для получистовой обработки малоуглеродистых углеродистых легированных нержавеющих сталей и чугуна Пластина с положительным задним углом и большим главным передним углом достигает производительности острой режущей кромки. Двойной стружколом на передней поверхности дает широкие возможности стружкоотвода. Углеродистая сталь Легированная сталь 2 1 о 0.1 0.2 0.3 0.4 f (мм/об) VO а. о е; с Тяжелая черновая обработка чугуна Наиболее эффективна при нестабильной механической обработке благодаря высокой жесткости режущей кромки. Чугун 12 1 О 0.1 0.2 0.3 0.4 f (мм/об) Для обработки чугуна Наиболее эффективна при нестабильной механической обработке благодаря высокой жесткости режущей кромки. Может быть использован для деталей с жестким допуском благодаря допуску пластины класса G. Чугун 3 2 1 о 0.1 0.2 0.3 0.4 f (мм/об) А064




См.также / See also :

Сменные режущие токарные пластины Mitsubishi из твердого сплава



Геометрия пластины режущей / Cutting insert geometry

Стружколомы токарных пластин Соответствие / Chipbreaker comparison chart

Негативные и позитивные пластины / Negative and positive inserts

Пластины Wiper inserts

Обозначение сменных пластин / Indexable insert designation

Чистовое и черновое точение / Turning finishing roughing

Основы токарной обработки металла / Basics of metal turning

Виды и формы стружки / Shapes and types of chips




Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

79 Токарные многогранные твердосплавные пластины Mitsubishi для точения и растачивания Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. A06179 80 Рекомендуемые диапазоны режимов резания Mitsubishi при финишном точении сменными режущими неперетачиваемыми пластинами с задним углом 11 градусов Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. A06280 Рекомендуемые диапазоны режимов резания Mitsubishi при финишном точении сменными режущими неперетачиваемыми пластинами с задним углом 11 градусов81 Токарные многогранные твердосплавные пластины Mitsubishi для точения и растачивания Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. A06381 83 Токарные многогранные твердосплавные пластины Mitsubishi для точения и растачивания Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. A06583 84 Токарные многогранные твердосплавные пластины Mitsubishi для точения и растачивания Классификация стружколомов Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. A06684 85 Токарные многогранные твердосплавные пластины Mitsubishi для точения и растачивания Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. A06785
