WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

Токарные двустороннние твердосплавные пластины Walter CNMG Tigertec для наружного и внутреннего точения на металлорежущем оборудовании Обозначение продукции

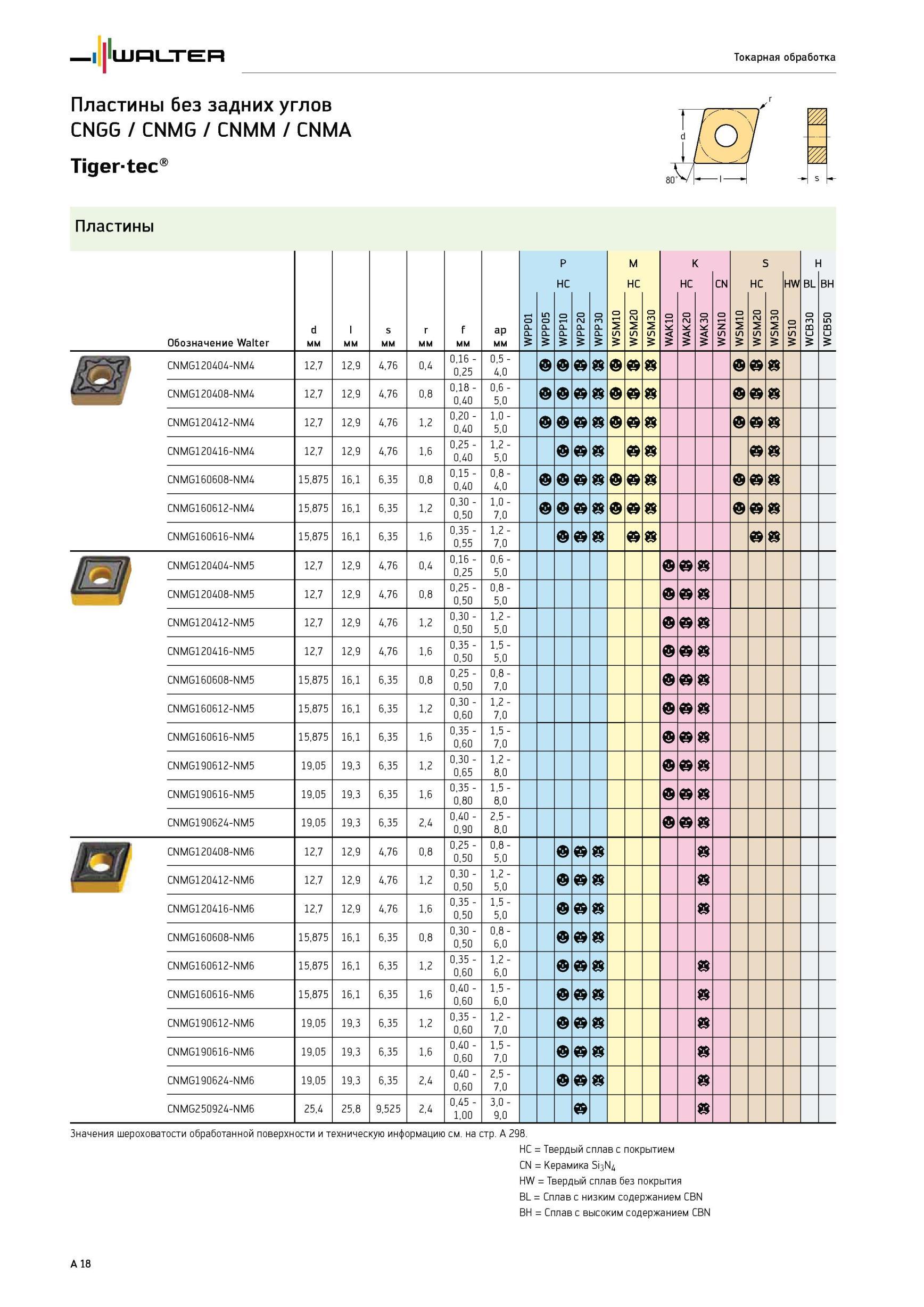

22 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A18

22 Токарные двустороннние твердосплавные пластины Walter CNMG Tigertec для наружного и внутреннего точения на металлорежущем оборудовании Обозначение продукции Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A18

Токарные двустороннние твердосплавные пластины Walter CNMG Tigertec для наружного и внутреннего точения на металлорежущем оборудовании Обозначение продукции

Токарные двустороннние твердосплавные пластины Walter CNMG Tigertec для наружного и внутреннего точения на металлорежущем оборудовании Обозначение продукции _ Walter d мм l мм s мм r мм f мм ap мм WPP01 WPP05 P HC 0 1-H P P WP WPP20 WPP30 WSM10 M HC 0 rsi S W WSM30 WAK10 K HC 0 rsi K AKW WAK30 CN 0 1-H N S W WSM10 WSM20 C WSM30 HW о 1 BL 0 m B C WC BH 0 B C /О Пластины CNMG120404-NM4 12,7 12,9 4,76 0,4 0,16 -0,25 0,5 -4,0 CNMG120408-NM4 12,7 12,9 4,76 0,8 0,18 -0,40 0,6 -5,0 CNMG120412-NM4 12,7 12,9 4,76 1,2 0,20 -0,40 1,0 -5,0 CNMG120416-NM4 12,7 12,9 4,76 1,6 0,25 -0,40 1,2 -5,0 CNMG160608-NM4 15,875 16,1 6,35 0,8 0,15 -0,40 0,8 -4,0 CNMG160612-NM4 15,875 16,1 6,35 1,2 0,30 -0,50 1,0 -7,0 CNMG160616-NM4 15,875 16,1 6,35 1,6 0,35 -0,55 1,2 -7,0 CNMG120404-NM5 12,7 12,9 4,76 0,4 0,16 -0,25 0,6 -5,0 CNMG120408-NM5 12,7 12,9 4,76 0,8 0,25 -0,50 0,8 -5,0 CNMG120412-NM5 12,7 12,9 4,76 1,2 0,30 -0,50 1,2 -5,0 CNMG120416-NM5 12,7 12,9 4,76 1,6 0,35 -0,50 1,5 -5,0 CNMG160608-NM5 15,875 16,1 6,35 0,8 0,25 -0,50 0,8 -7,0 CNMG160612-NM5 15,875 16,1 6,35 1,2 0,30 -0,60 1,2 -7,0 CNMG160616-NM5 15,875 16,1 6,35 1,6 0,35 -0,60 1,5 -7,0 CNMG190612-NM5 19,05 19,3 6,35 1,2 0,30 -0,65 1,2 -8,0 CNMG190616-NM5 19,05 19,3 6,35 1,6 0,35 -0,80 1,5 -8,0 CNMG190624-NM5 19,05 19,3 6,35 2,4 0,40 -0,90 2,5 -8,0 CNMG120408-NM6 12,7 12,9 4,76 0,8 0,25 -0,50 0,8 -5,0 c CNMG120412-NM6 12,7 12,9 4,76 1,2 0,30 -0,50 1,2 -5,0 c CNMG120416-NM6 12,7 12,9 4,76 1,6 0,35 -0,50 1,5 -5,0 c CNMG160608-NM6 15,875 16,1 6,35 0,8 0,30 -0,50 0,8 -6,0 CNMG160612-NM6 15,875 16,1 6,35 1,2 0,35 -0,60 1,2 -6,0 c CNMG160616-NM6 15,875 16,1 6,35 1,6 0,40 -0,60 1,5 -6,0 c CNMG190612-NM6 19,05 19,3 6,35 1,2 0,35 -0,60 1,2 -7,0 c CNMG190616-NM6 19,05 19,3 6,35 1,6 0,40 -0,60 1,5 -7,0 c CNMG190624-NM6 19,05 19,3 6,35 2,4 0,40 -0,60 2,5 -7,0 c CNMG250924-NM6 25,4 25,8 9,525 2,4 0,45 -1,00 3.0 - 9.0 Значения шероховатости обработанной поверхности и техническую информацию см. на стр. A 298. HC Твердый сплав с покрытием CN Керамика Si3N HW Твердый сплав без покрытия BL Сплав с низким содержанием CBN BH Сплав с высоким содержанием CBN A 18 WPP01 WPP05 WPP10 WPP20 WPP30 WSM10 WSM20 WSM30 WAK10 WAK20 WAK30 WSN10 WSM10 WSM20 WSM30 WS10 WCB30 WCB50 Пластины без задних углов CNGG / CNMG / CNMM / CNMA Токарная обработка




См.также / See also :

Обозначение пластин по ISO


Расчетные формулы при точении

Режущие сменные токарные пластины Walter для резцов с механическим креплением СРП


Указатель общего каталога инструмента WALTER 2012 на русском языке





Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

19 Токарная обработка жаропрочных сплавов Выбор режущей геометрии сменных пластин Walter в зависимости от глубины резания (ap) и подачи (f) Сплавы на основе Ni, Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A1519 Токарная обработка жаропрочных сплавов Выбор режущей геометрии сменных пластин Walter в зависимости от глубины резания (ap) и подачи (f) Сплавы на основе Ni,20 Рекомендации производителя режущего инструмента Walter по токарной обработке алюминия и цветных металлов Группа обрабатываемости ISO N Выберите геометрию плас Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A1620 Рекомендации производителя режущего инструмента Walter по токарной обработке алюминия и цветных металлов Группа обрабатываемости ISO N Выберите геометрию плас21 Пластина Walter Tigertec сменная режущая без заднего угла Форма ромб 80 градусов CNGG CNMG CNMM CNMA Основные параметры CNMG120404-NF 12,7 12,9 4,76 0,4 0,10 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A1721 Пластина Walter Tigertec сменная режущая без заднего угла Форма ромб 80 градусов CNGG CNMG CNMM CNMA Основные параметры CNMG120404-NF 12,7 12,9 4,76 0,4 0,1023 Ромбические пластины Walter без задних углов для токарной обработки Серия инструмента Tigertec Основные марки сплавов инструментального материала Токарная обр Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A1923 Ромбические пластины Walter без задних углов для токарной обработки Серия инструмента Tigertec Основные марки сплавов инструментального материала Токарная обр24 Токарные твердосплавные режущие пластины Tigertec Walter CNMG CNGG CNMM CNMA Ромбической стандартной формы без задних углов и со сквозным отверстием для механ Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A2024 Токарные твердосплавные режущие пластины Tigertec Walter CNMG CNGG CNMM CNMA Ромбической стандартной формы без задних углов и со сквозным отверстием для механ25 Токарные пластины Walter Tiger-tec ромбической формы с углом при вершине 80 градусов CNGG / CNMG / CNMM / CNMA Обозначение ркжущего инструмента для точения То Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A2125 Токарные пластины Walter Tiger-tec ромбической формы с углом при вершине 80 градусов CNGG / CNMG / CNMM / CNMA Обозначение ркжущего инструмента для точения То
