Токарные державки Walter CRSN Walter Turn для керамических сменных режущих пластин Крепление СРП прижимом повышенной жёсткости с твердосплавным башмаком

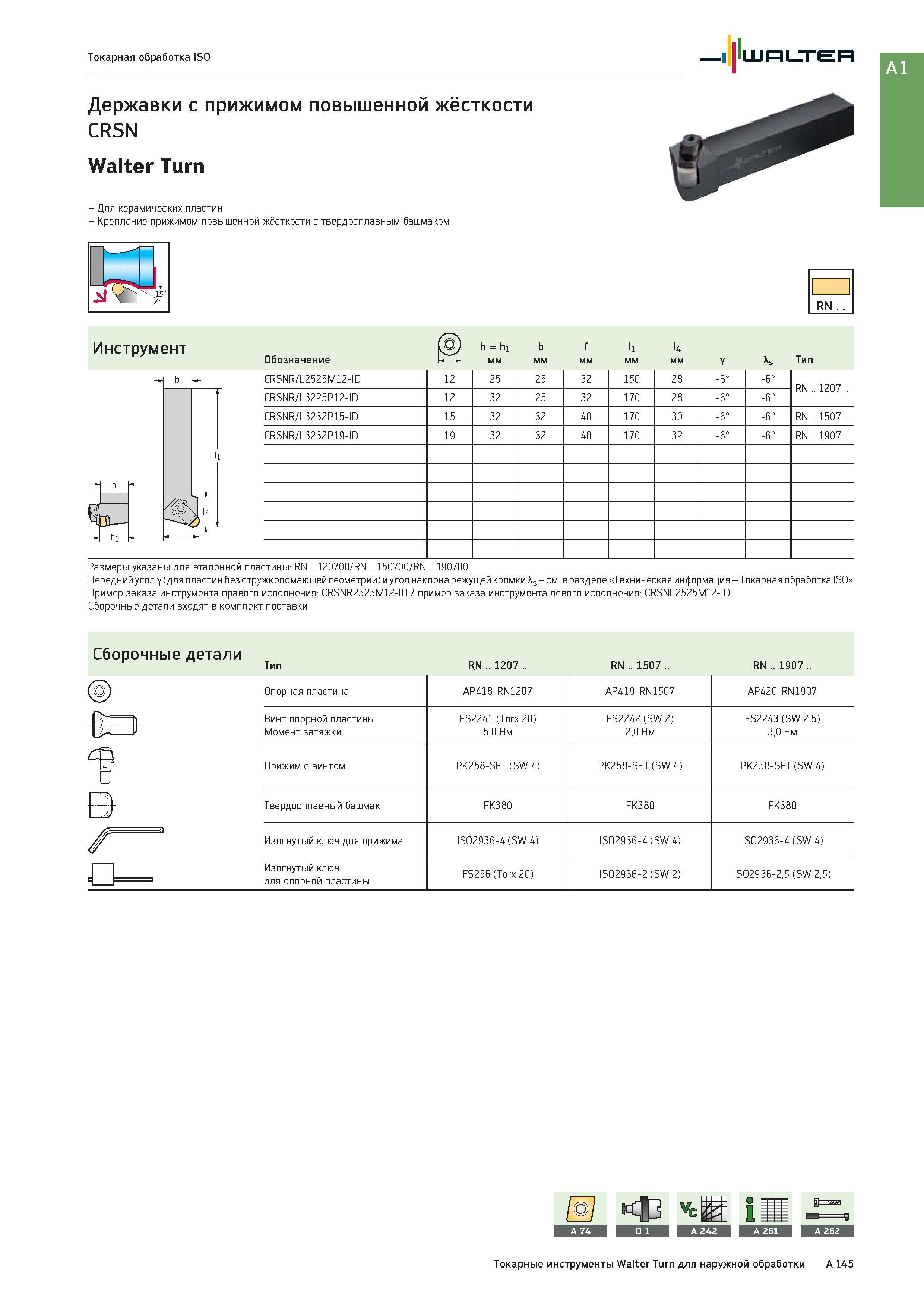

161 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A145

161 Токарные державки Walter CRSN Walter Turn для керамических сменных режущих пластин Крепление СРП прижимом повышенной жёсткости с твердосплавным башмаком Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A145

Токарные державки Walter CRSN Walter Turn для керамических сменных режущих пластин Крепление СРП прижимом повышенной жёсткости с твердосплавным башмаком

Токарные державки Walter CRSN Walter Turn для керамических сменных режущих пластин Крепление СРП прижимом повышенной жёсткости с твердосплавным башмаком Общий вид инструмента из Германии Обозначение инструментальной продукции по каталогу CRSNR/L2525M12-ID 12 25 25 32 150 28 -6° -6° RN .. 1207 .. . CRSNR/L3225P12-ID 12 32 25 32 170 28 -6° -6° CRSNR/L3232P15-ID 15 32 32 40 170 30 -6° -6° RN .. 1507 .. CRSNR/L3232P19-ID 19 32 32 40 170 32 -6° -6° RN .. 1907 .. 4 hi f -j Размеры указаны для эталонной пластины: RN .. 120700/RN .. 150700/RN .. 190700 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: CRSNR2525M12-ID / пример заказа инструмента левого исполнения: CRSNL2525M12-ID Сборочные детали входят в комплект поставки Сборочные детали Тип RN .. 1207 .. RN .. 1507 .. RN .. 1907 .. Опорная пластина AP418-RN1207 AP419-RN1507 AP420-RN1907 Винт опорной пластины Момент затяжки FS2241 (Torx 20) 5,0 Нм FS2242 (SW 2) 2,0 Нм FS2243 (SW 2,5) 3,0 Нм Прижим с винтом PK258-SET (SW 4) PK258-SET (SW 4) PK258-SET (SW 4) Твердосплавный башмак FK380 FK380 FK380 Изогнутый ключ для прижима ISO2936-4 (SW 4) ISO2936-4 (SW 4) ISO2936-4 (SW 4) Изогнутый ключ для опорной пластины FS256 (Torx 20) ISO2936-2 (SW 2) ISO2936-2,5 (SW 2,5) Токарные инструменты Walter Turn для наружной обработки A 145 Токарная обработка ISO Walter с прижимом повышенной жёсткости Инструмент (2М h = hi b f i 4 Обозначение I 4 мм у As Тип -
