Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

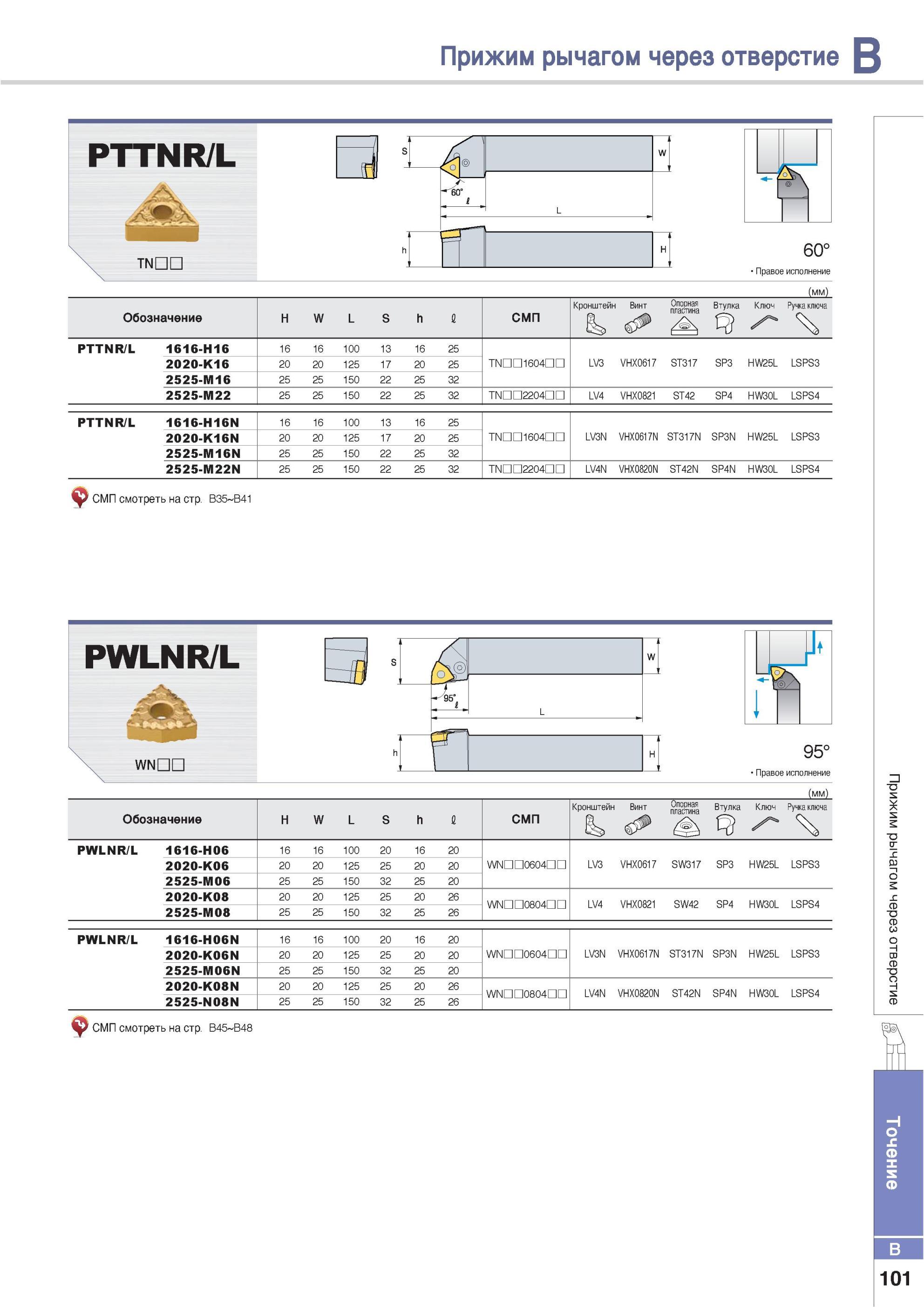

147 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.B101

147 Токарные державки Korloy со сменными многогранными пластинами Прижим рычагом через отверстие PTTNR/L TNQD 60° Правое исполнение Обозначение H W L S h 1 СМП Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. B101

Токарные державки Korloy со сменными многогранными пластинами Прижим рычагом через отверстие PTTNR/L TNQD 60° Правое исполнение Обозначение H W L S h 1 СМП

Токарные державки Korloy со сменными многогранными пластинами Прижим рычагом через отверстие PTTNR/L TNQD 60° Правое исполнение Обозначение H W L S h 1 СМП Кронштейн Винт Опорная пластина Втулка Ключ Ручка ключа PTTNR/L 1616-H16 16 16 100 13 16 25 2020-K16 20 20 125 17 20 25 TNOQ1604QD LV3 VHX0617 ST317 SP3 HW25L LSPS3 2525-M16 25 25 150 22 25 32 2525-M22 25 25 150 22 25 32 TNDn2204nn LV4 VHX0821 ST42 SP4 HW30L LSPS4 PTTNR/L 1616-H16N 16 16 100 13 16 25 2020-K16N 20 20 125 17 20 25 TNOQ1604QD LV3N VHX0617N ST317N SP3N HW25L LSPS3 2525-M16N 25 25 150 22 25 32 2525-M22N 25 25 150 22 25 32 TNDn2204nn LV4N VHX0820N ST42N SP4N HW30L LSPS4 СМП смотреть на стр. B35 B41 PWLNR/L WNQD 95° Правое исполнение Обозначение H W L S h СМП Кронштейн Винт Опорная пластина Втулка Ключ Ручка ключа PWLNR/L 1616-H06 16 16 100 20 16 20 2020-K06 20 20 125 25 20 20 WNnD0604nn LV3 VHX0617 SW317 SP3 HW25L LSPS3 2525-M06 25 25 150 32 25 20 2020-K08 20 20 125 25 20 26 WNnD0804nn LV4 VHX0821 SW42 SP4 HW30L LSPS4 2525-M08 25 25 150 32 25 26 =1 о X о о PWLNR/L 1616-H06N 16 16 100 20 16 20 2020-K06N 20 20 125 25 20 20 WNnD0604nn LV3N VHX0617N ST317N SP3N HW25L LSPS3 2525-M06N 25 25 150 32 25 20 2020-K08N 20 20 125 25 20 26 WNaD0804ED LV4N VHX0820N ST42N SP4N HW30L LSPS4 2525-N08N 25 25 150 32 25 26 %/ СМП смотреть на стр. B45 B48 B 101
