Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

PRAMET | Каталог PRAMET 2016 Металлорежущий инструмент (Всего 953 стр.)

Токарная резьбовая оправка Pramet SIR/L-S для нарезки внутренней резьбы на токарных металлорежущих станках Угол наклона режущей сменной пластины выбирается

168 Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления Стр.166

168 Токарная резьбовая оправка Pramet SIR/L-S для нарезки внутренней резьбы на токарных металлорежущих станках Угол наклона режущей сменной пластины выбирается Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления на металлообрабатывающем станочном оборудовании Стр. 166

Токарная резьбовая оправка Pramet SIR/L-S для нарезки внутренней резьбы на токарных металлорежущих станках Угол наклона режущей сменной пластины выбирается

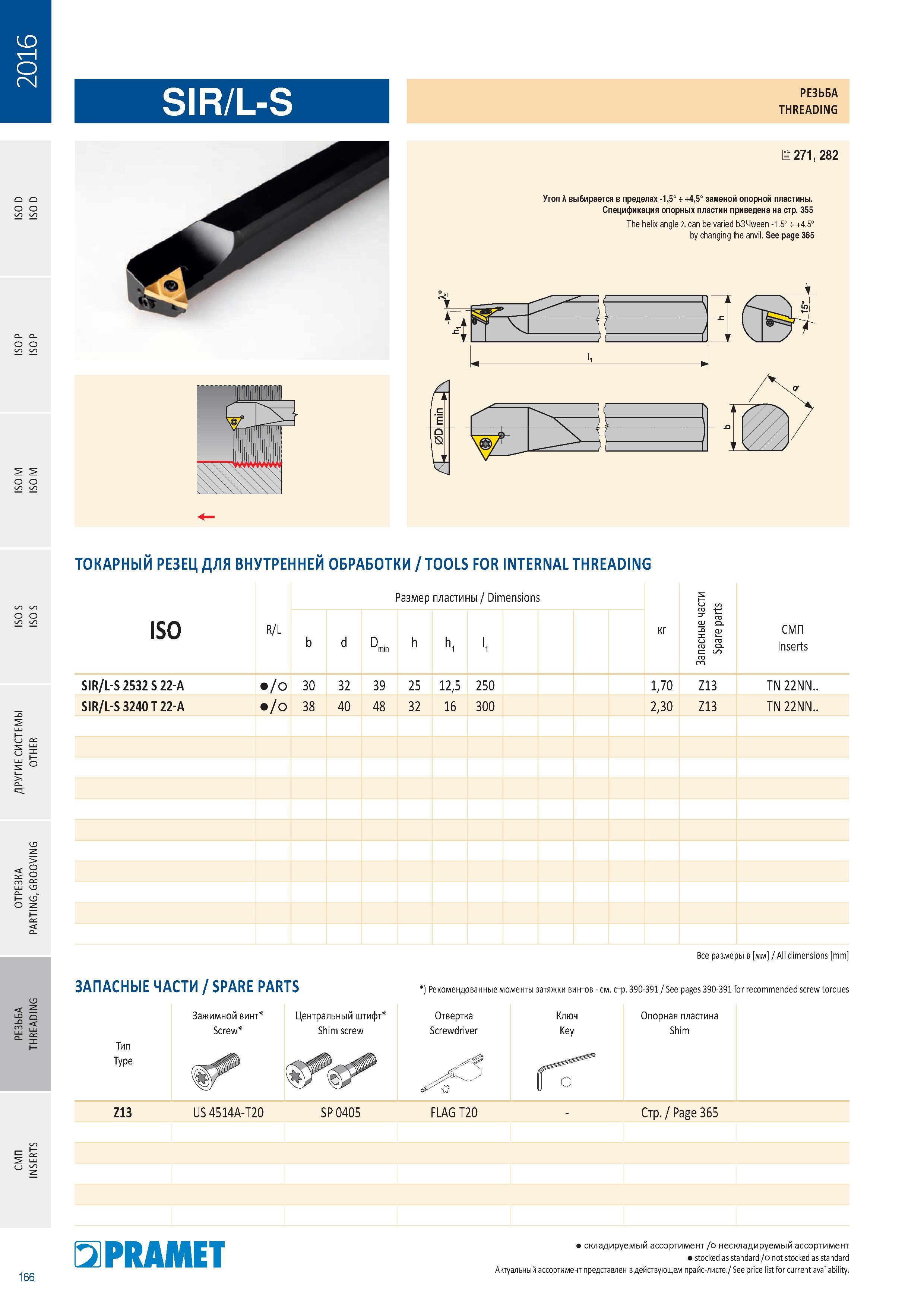

Токарная резьбовая оправка Pramet SIR/L-S для нарезки внутренней резьбы на токарных металлорежущих станках Угол наклона режущей сменной пластины выбирается в пределах -1,5° +4,5° заменой опорной пластины. Спецификация опорных пластин приведена на стр. 355 The helix angle X can be varied b34ween -1.5° +4.5° by changing the anvil. See page 365 ТОКАРНЫЙ РЕЗЕЦ ДЛЯ ВНУТРЕННЕЙ ОБРАБОТКИ TOOLS FOR INTERNAL THREADING Размер пластины Dimensions ISO R/L b d Dmin h h1 l1 кг Запасные части Spare part СМП Inserts SIR/L-S 2532 S 22-A 30 32 39 25 12,5 250 1,70 Z13 TN 22NN SIR/L-S 3240 T 22-A 38 40 48 32 16 3 2,30 Z13 TN 22NN о Е О I U О Z ЗАПАСНЫЕ ЧАСТИ SPARE PARTS Тип Type Z13 Зажимной винт Screw Центральный штифт Shim screw v V US 4514A-T20 SP 0405 Все размеры в мм All dimensions mm ) Рекомендованные моменты затяжки винтов см. стр. 390-391 See pages 390-391 for recommended screw torques Отвертка Screwdriver FLAG T20 Ключ Key Опорная пластина Shim Стр. / Page 365 166 PRAMET складируемый ассортимент нескладируемый ассортимент stocked as standard not stocked as standard Актуальный ассортимент представлен в действующем прайс-листе. See price list for current availability. РЕЗЬБА THREADING 2271, 282
