WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)




184 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A180

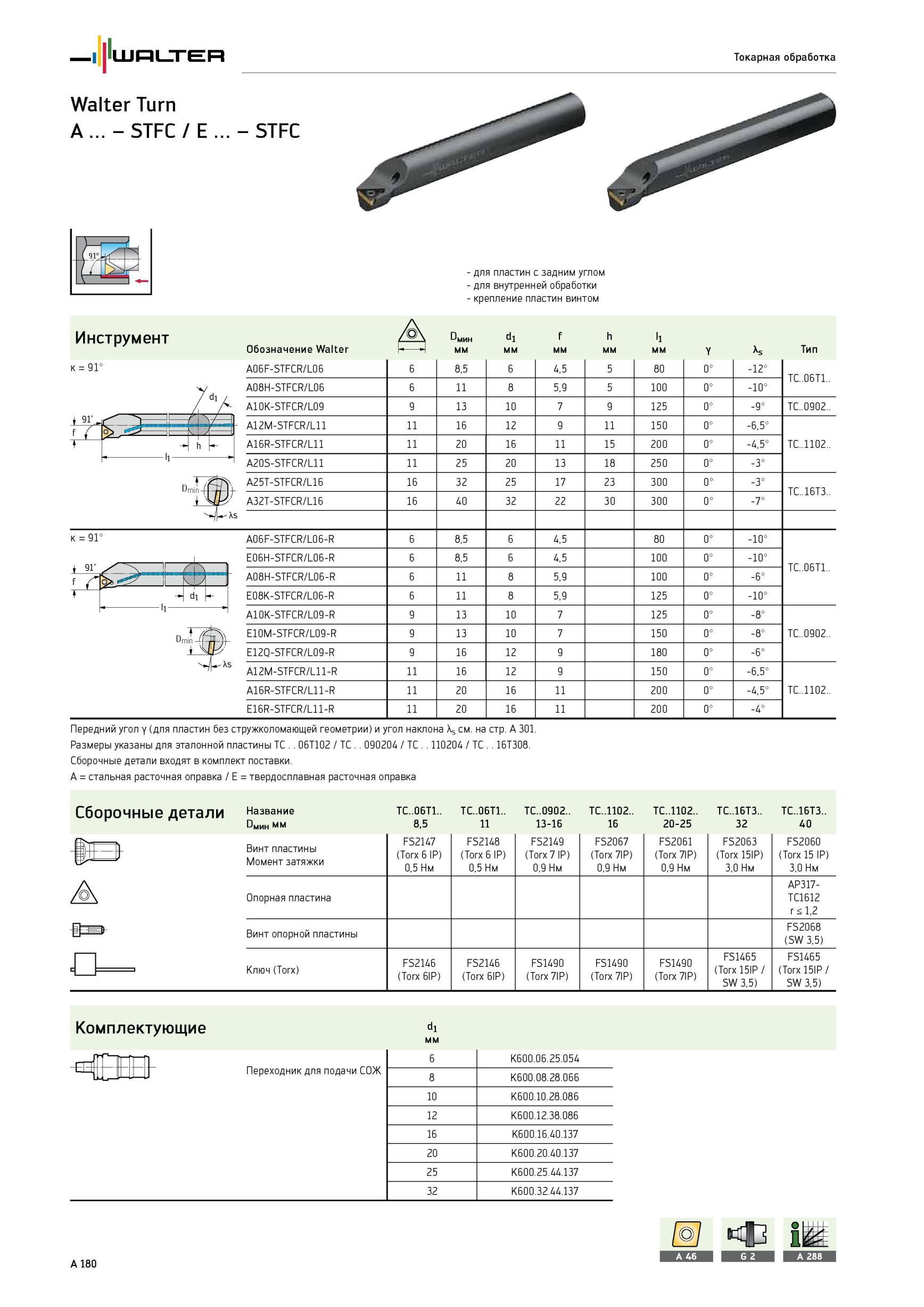

184 Токарная обработка Walter Turn A - STFC / E - STFC для пластин с задним углом для внутренней обработки крепление пластин винтом Инструмент Омин d1 f h l1 Обоз Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A180

Токарная обработка Walter Turn A - STFC / E - STFC для пластин с задним углом для внутренней обработки крепление пластин винтом Инструмент Омин d1 f h l1 Обоз

Токарная обработка Walter Turn A - STFC / E - STFC для пластин с задним углом для внутренней обработки крепление пластин винтом Инструмент Омин d1 f h l1 Обозначение - -1 мм Y As Тип к 91° 9Г f A06F-STFCR/L06 6 8,5 6 4,5 5 80 0° -12° TC..06T1.. A08H-STFCR/L06 6 11 8 5,9 5 100 0° -10° A10K-STFCR/L09 9 13 10 7 9 125 0° -9° TC..0902.. A12M-STFCR/L11 11 16 12 9 11 150 0° -6,5° A16R-STFCR/L11 11 20 16 11 15 200 0° -4,5° TC..1102.. A20S-STFCR/L11 11 25 20 13 18 250 0° -3° A25T-STFCR/L16 16 32 25 17 23 300 0° -3° TC..16T3.. A32T-STFCR/L16 16 40 32 22 30 300 0° -7° A06F-STFCR/L06-R 6 8,5 6 4,5 80 0° -10° E06H-STFCR/L06-R 6 8,5 6 4,5 100 0° -10° TC..06T1.. A08H-STFCR/L06-R 6 11 8 5,9 100 0° -6° E08K-STFCR/L06-R 6 11 8 5,9 125 0° -10° A10K-STFCR/L09-R 9 13 10 7 125 0° -8° E10M-STFCR/L09-R 9 13 10 7 150 0° -8° TC..0902.. E12Q-STFCR/L09-R 9 16 12 9 180 0° -6° A12M-STFCR/L11-R 11 16 12 9 150 0° -6,5° A16R-STFCR/L11-R 11 20 16 11 200 0° -4,5° TC..1102.. E16R-STFCR/L11-R 11 20 16 11 200 0° -4° к 91° f /Т8>> 'S5'' 1 li di - Передний угол y (для пластин без стружколомающей геометрии) и угол наклона Xg см. на стр. A 301. Размеры указаны для эталонной пластины TC 06T102 / TC 090204 / TC 110204 / TC 16T308. Сборочные детали входят в комплект поставки. A стальная расточная оправка / E твердосплавная расточная оправка Сборочные детали Название Омин мм TC..06T1.. 8,5 TC..06T1.. 11 TC..0902.. 13-16 TC..1102.. 16 TC..1102.. 20-25 TC..16T3.. 32 TC..16T3.. 40 Винт пластины Момент затяжки FS2147 (Torx 6 IP) 0,5 Нм FS2148 (Torx 6 IP) 0,5 Нм FS2149 (Torx 7 IP) 0,9 Нм FS2067 (Torx 7IP) 0,9 Нм FS2061 (Torx 7IP) 0,9 Нм FS2063 (Torx 15IP) 3,0 Нм FS2060 (Torx 15 IP) 3,0 Нм Опорная пластина AP317-TC1612 r 1,2 Винт опорной пластины FS2068 (SW 3,5) Ключ (Torx) FS2146 (Torx 6IP) FS2146 (Torx 6IP) FS1490 (Torx 7IP) FS1490 (Torx 7IP) FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) Комплектующие Переходник для подачи СОЖ d1 мм 10 12 16 20 25 32 K600.06.25.054 K600.08.28.066 K600.10.28.086 K600.12.38.086 K600.16.40.137 K600.20.40.137 K600.25.44.137 K600.32.44.137 A 180 6 8
