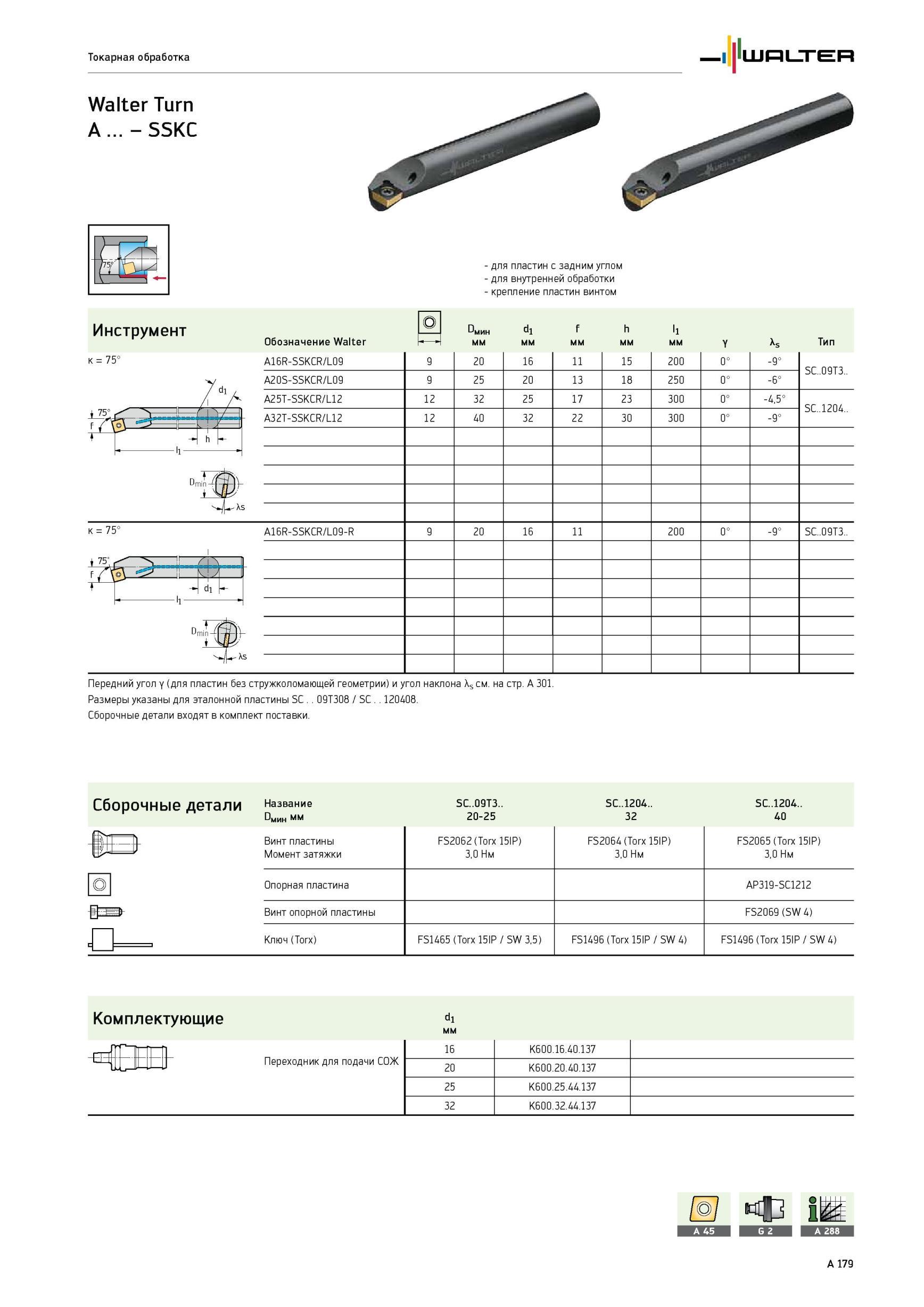

183 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A179

183 Токарная обработка Walter Turn A - SSKC для пластин с задним углом для внутренней обработки крепление пластин винтом Инструмент Обозначение имин мм d1 мм f мм Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A179

Токарная обработка Walter Turn A - SSKC для пластин с задним углом для внутренней обработки крепление пластин винтом Инструмент Обозначение имин мм d1 мм f мм

Токарная обработка Walter Turn A - SSKC для пластин с задним углом для внутренней обработки крепление пластин винтом Инструмент Обозначение имин мм d1 мм f мм h мм l1 мм Dmin Ri-jV -Xs Тип A16R-SSKCR/L09 9 20 16 11 15 200 0° -9° SC..09T3.. A20S-SSKCR/L09 9 25 20 13 18 250 0° -6° A25T-SSKCR/L12 12 32 25 17 23 300 0° -4,5° SC..1204.. A32T-SSKCR/L12 12 40 32 22 30 300 0° -9° A16R-SSKCR/L09-R 9 20 16 11 200 0° -9° SC..09T3.. к 75° 3 Xs Передний угол y (для пластин без стружколомающей геометрии) и угол наклона Xs см. на стр. A 301. Размеры указаны для эталонной пластины SC 09T308 / SC 120408. Сборочные детали входят в комплект поставки. X Y s Сборочные детали Название SC..09T3.. SC..1204.. SC..1204.. Омин мм 20-25 32 40 Винт пластины FS2062 (Torx 15IP) FS2064 (Torx 15IP) FS2065 (Torx 15IP) Момент затяжки 3,0 Нм 3,0 Нм 3,0 Нм Опорная пластина AP319-SC1212 Винт опорной пластины FS2069 (SW 4) Ключ (Torx) FS1465 (Torx 15IP / SW 3,5) FS1496 (Torx 15IP / SW 4) FS1496 (Torx 15IP / SW 4) Комплектующие Переходник для подачи СОЖ d1 мм 16 20 25 32 K600.16.40.137 K600.20.40.137 K600.25.44.137 K600.32.44.137
