Токарная обработка канавок Рекомендации по программированию ЧПУ токарного станка

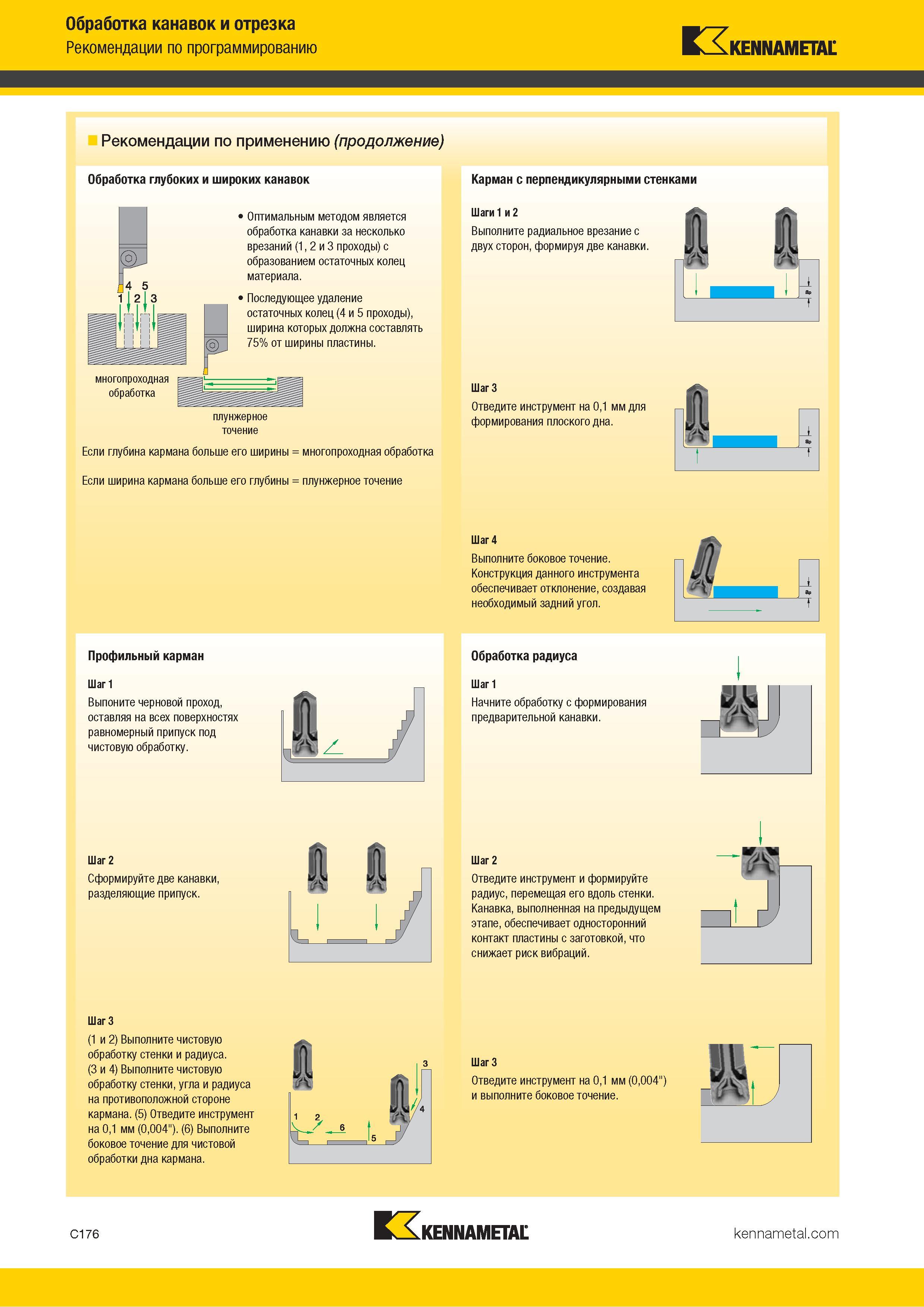

586 Каталог KENNAMETAL 2018 Инструмент токарный Резцы Сменные режущие пластины Стр.C176

586 Токарная обработка канавок Рекомендации по программированию ЧПУ токарного станка Каталог KENNAMETAL 2018 Инструмент токарный Резцы и державки с режущими сменными пластинами для наружного точения и внутреннего растачивания на станках Стр. C176

Токарная обработка канавок Рекомендации по программированию ЧПУ токарного станка

Токарная обработка канавок Рекомендации по программированию ЧПУ токарного станка _ Kennametal Рекомендации по применению (продолжение) Обработка глубоких и широких канавок > Оптимальным методом является обработка канавки за несколько врезаний (1, 2 и 3 проходы) с образованием остаточных колец материала. многопроходная обработка Последующее удаление остаточных колец (4 и 5 проходы), ширина которых должна составлять 75% от ширины пластины. плунжерное точение Если глубина кармана больше его ширины = многопроходная обработка Если ширина кармана больше его глубины = плунжерное точение Карман с перпендикулярными стенками Шаги 1 и 2 Выполните радиальное врезание с двух сторон, формируя две канавки. Я.1 Шаг3 Отведите инструмент на 0,1 мм для формирования плоского дна. Шаг 4 Выполните боковое точение. Конструкция данного инструмента обеспечивает отклонение, создавая необходимый задний угол. Профильный карман Шаг 1 Выпоните черновой проход, оставляя на всех поверхностях равномерный припуск под чистовую обработку. Обработка радиуса Шаг 1 Начните обработку с формирования предварительной канавки. Шаг 2 Сформируйте две канавки, разделяющие припуск. Шаг 2 Отведите инструмент и формируйте радиус, перемещая его вдоль стенки. Канавка, выполненная на предыдущем этапе, обеспечивает односторонний контакт пластины с заготовкой, что снижает риск вибраций. Шаг 3 (1 и 2) Выполните чистовую обработку стенки и радиуса. (3 и 4) Выполните чистовую обработку стенки, угла и радиуса на противоположной стороне кармана. (5) Отведите инструмент на 0,1 мм (0,004"). (6) Выполните боковое точение для чистовой обработки дна кармана. Шаг 3 Отведите инструмент на 0,1 мм (0,004" и выполните боковое точение. ГК C176 Ьч-Kennametal
