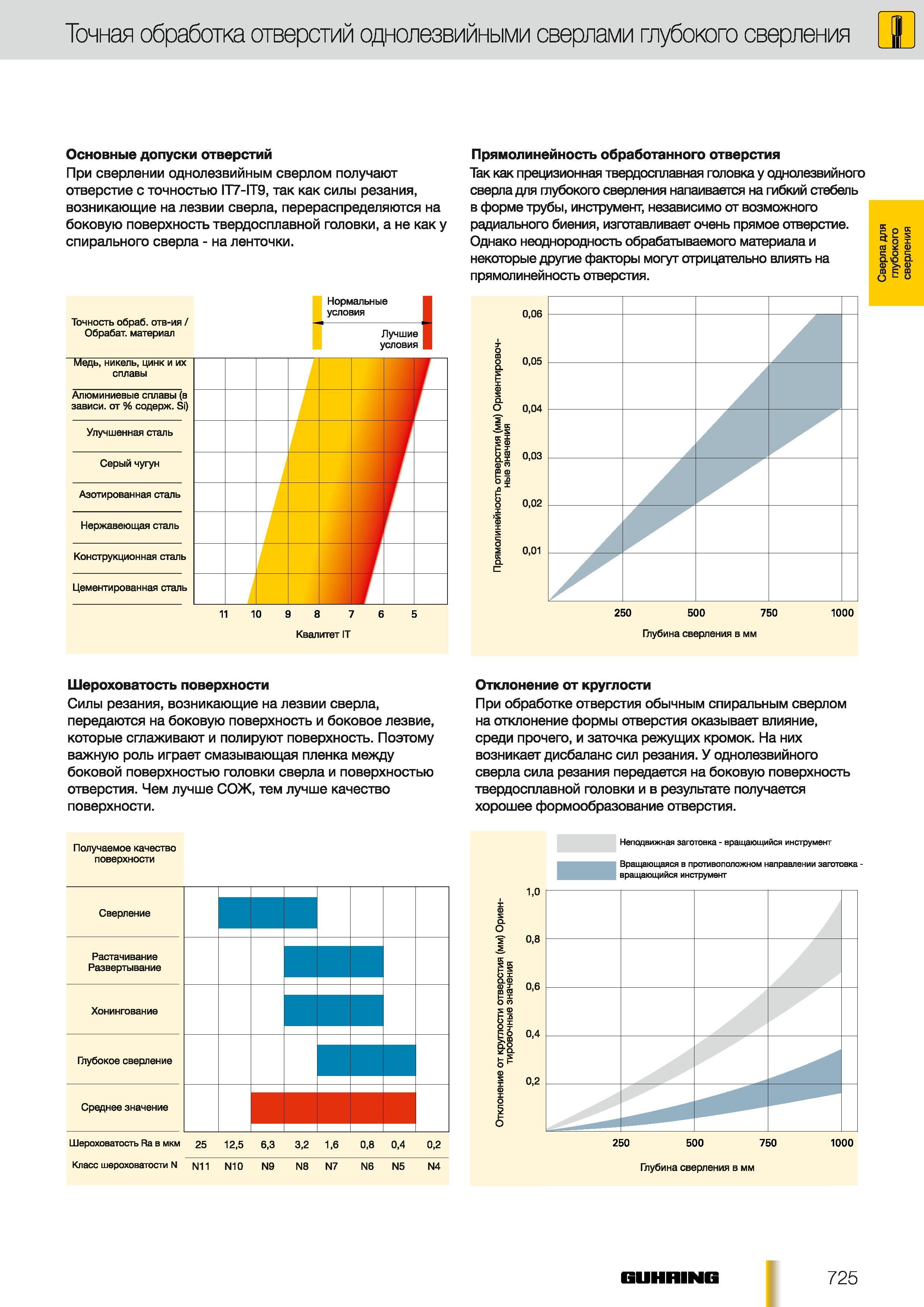

696 Каталог GUHRING 2012 Режущий инструмент и инструментальная оснастка Стр.725

696 Точная обработка отверстий однолезвийными сверлами глубокого сверления Основные допуски отверстий При сверлении однолезвийным сверлом получают отверст Каталог GUHRING 2012 Осевой режущий инструмент и станочная инструментальная оснастка Стр. 725

Точная обработка отверстий однолезвийными сверлами глубокого сверления Основные допуски отверстий При сверлении однолезвийным сверлом получают отверст

Точная обработка отверстий однолезвийными сверлами глубокого сверления Основные допуски отверстий При сверлении однолезвийным сверлом получают отверстие с точностью IT7-IT9 так как силы резания возникающие на лезвии сверла перераспределяются на боковую поверхность твердосплавной головки а не как у спирального сверла - на ленточки. Прямолинейность обработанного отверстия Так как прецизионная твердосплавная головка у однолезвийного сверла для глубокого сверления напаивается на гибкий стебель в форме трубы инструмент независимо от возможного радиального биения изготавливает очень прямое отверстие. Однако неоднородность обрабатываемого материала и некоторые другие факторы могут отрицательно влиять на прямолинейность отверстая. Точность обраб. отв-ия Обрабат. материал Медь никель цинк и их сплавы Алюминиевые сплавы (в зависи. от % содерж. Si) Улучшенная сталь Серый чугун Азотированная сталь Нержавеющая сталь Конструкционная сталь Цементированная сталь 10 9 8 7 Квапитет IT га 250 500 750 Глубина сверления в мм 1000 Шероховатость поверхности Силы резания возникающие на лезвии сверла передаются на боковую поверхность и боковое лезвие которые сглаживают и полируют поверхность. Поэтому важную роль играет смазывающая пленка между боковой поверхностью головки сверла и поверхностью отверстия. Чем лучше СОЖ тем лучше качество поверхности. Отклонение от круглости При обработке отверстия обычным спиральным сверлом на отклонение формы отверстия оказывает влияние среди прочего и заточка режущих кромок. На них возникает дисбаланс сил резания. У однолезвийного сверла сила резания передается на боковую поверхность твердосплавной головки и в результате получается хорошее формообразование отверстия. Получаемое качество поверхности Шероховатость Ra в мкм 25 125 63 32 16 08 04 Неподвижная заготовка - вращающийся инструмент Вращающаяся в противоположном направлении заготовка -вращающийся инструмент Q.O 85 55 о F о 0.0 5 о. 10 08 06 04 02 Класс шероховатое N N11 N10 N9 N8 N7 N6 N5 N4 250 500 750 Глубина сверления в мм 1000 GUHRING 725 глубокого
