HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

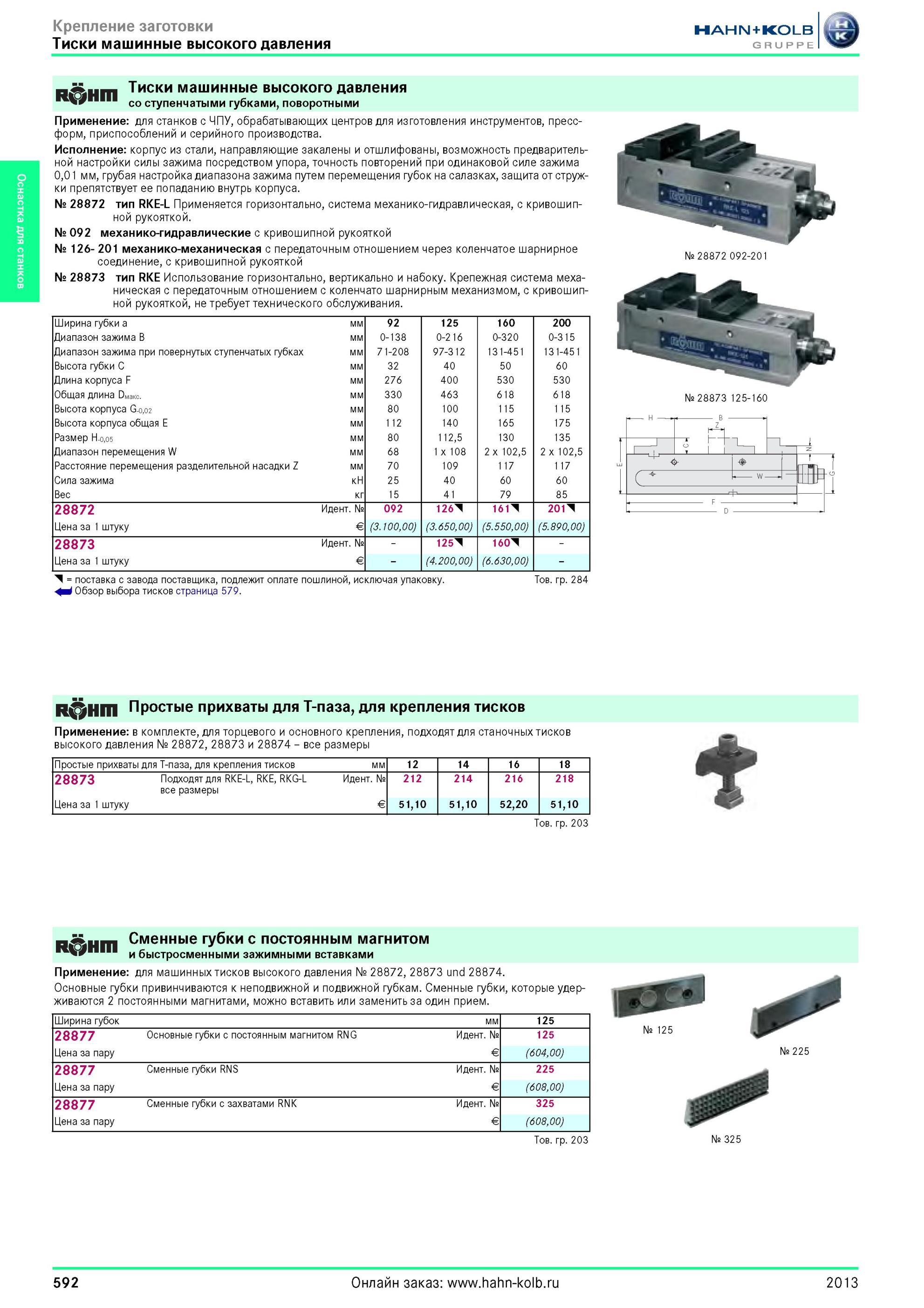

592 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.592

592 Тиски машинные высокого давления от Hahn+Kolb R Hm Тиски машинные высокого давления со ступенчатыми губками, поворотными Применение для станков с ЧПУ, Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 592

Тиски машинные высокого давления от Hahn+Kolb R Hm Тиски машинные высокого давления со ступенчатыми губками, поворотными Применение для станков с ЧПУ,

Тиски машинные высокого давления от Hahn+Kolb R Hm Тиски машинные высокого давления со ступенчатыми губками, поворотными Применение для станков с ЧПУ, обрабатывающих центров для изготовления инструментов, пресс-форм, приспособлений и серийного производства. Исполнение корпус из стали, направляющие закалены и отшлифованы, возможность предварительной настройки силы зажима посредством упора, точность повторений при одинаковой силе зажима 0,01 мм, грубая настройка диапазона зажима путем перемещения губок на салазках, защита от стружки препятствует ее попаданию внутрь корпуса. № 28872 тип RKE-L Применяется горизонтально, система механико-гидравлическая, с кривошипной рукояткой. № 092 механико-гидравлические с кривошипной рукояткой № 126- 201 механико-механическая с передаточным отношением через коленчатое шарнирное соединение, с кривошипной рукояткой № 28873 тип RKE Использование горизонтально, вертикально и нaбоку. Крепежная система механическая с передаточным отношением с коленчато шарнирным механизмом, с кривошипной рукояткой, не требует технического обслуживания. Ширина губки a мм 92 125 160 200 Диапазон зажима B мм 0-138 0-216 0-320 0-315 Диапазон зажима при повернутых ступенчатых губках мм 71-208 97-312 131-451 131-451 Высота губки С мм 32 40 50 60 Длина корпуса F мм 276 400 530 530 Общая длина Dмакс. мм 330 463 618 618 Высота корпуса G-0,02 мм 80 100 115 115 Высота корпуса общая E мм 112 140 165 175 Размер H-0,05 мм 80 112,5 130 135 Диапазон перемещения W мм 68 1 x 108 2 x 102,5 2 x 102,5 Расстояние перемещения разделительной насадки Z мм 70 109 117 117 Сила зажима кН 25 40 60 60 Вес кг 15 41 79 85 28872 Идентификационный номер № 092 126d 161d 201d Цена за 1 штуку Евро € (3.100,00) (3.650,00) (5.550,00) (5.890,00) 28873 Идентификационный номер № 125d 160d Цена за 1 штуку Евро € (4.200,00) (6.630,00) d поставка с завода поставщика, подлежит оплате пошлиной, исключая упаковку. i Обзор выбора тисков страница 579. Товарная группа 284 № 28873 125-160 -Ф- j ПфНШ Простые прихваты для Т-паза, для крепления тисков Применение в комплекте, для торцевого и основного крепления, подходят для станочных тисков высокого давления № 28872, 28873 и 28874 все размеры Простые прихваты для Т-паза, для крепления тисков мм 12 14 16 18 28873 Цена за 1 штуку Подходят для RKE-L, RKE, RKG-L все размеры Идентификационный номер № Евро € 212 51,10 214 51,10 216 52,20 218 51,10 Товарная группа 203 Сменные губки с постоянным магнитом и быстросменными зажимными вставками Применение для машинных тисков высокого давления № 28872, 28873 und 28874. Основные губки привинчиваются к неподвижной и подвижной губкам. Сменные губки, которые удерживаются 2 постоянными магнитами, можно вставить или заменить за один прием. Ширина губок мм 125 28877 Цена за пару Основные губки с постоянным магнитом RNG Идентификационный номер № Евро € 125 (604,00) 28877 Цена за пару Сменные губки RNS Идентификационный номер № Евро € 225 (608,00) 28877 Цена за пару Сменные губки с захватами RNK Идентификационный номер № Евро € 325 (608,00) № 125 № 225 Товарная группа 203 № 325 W и 592 2013
