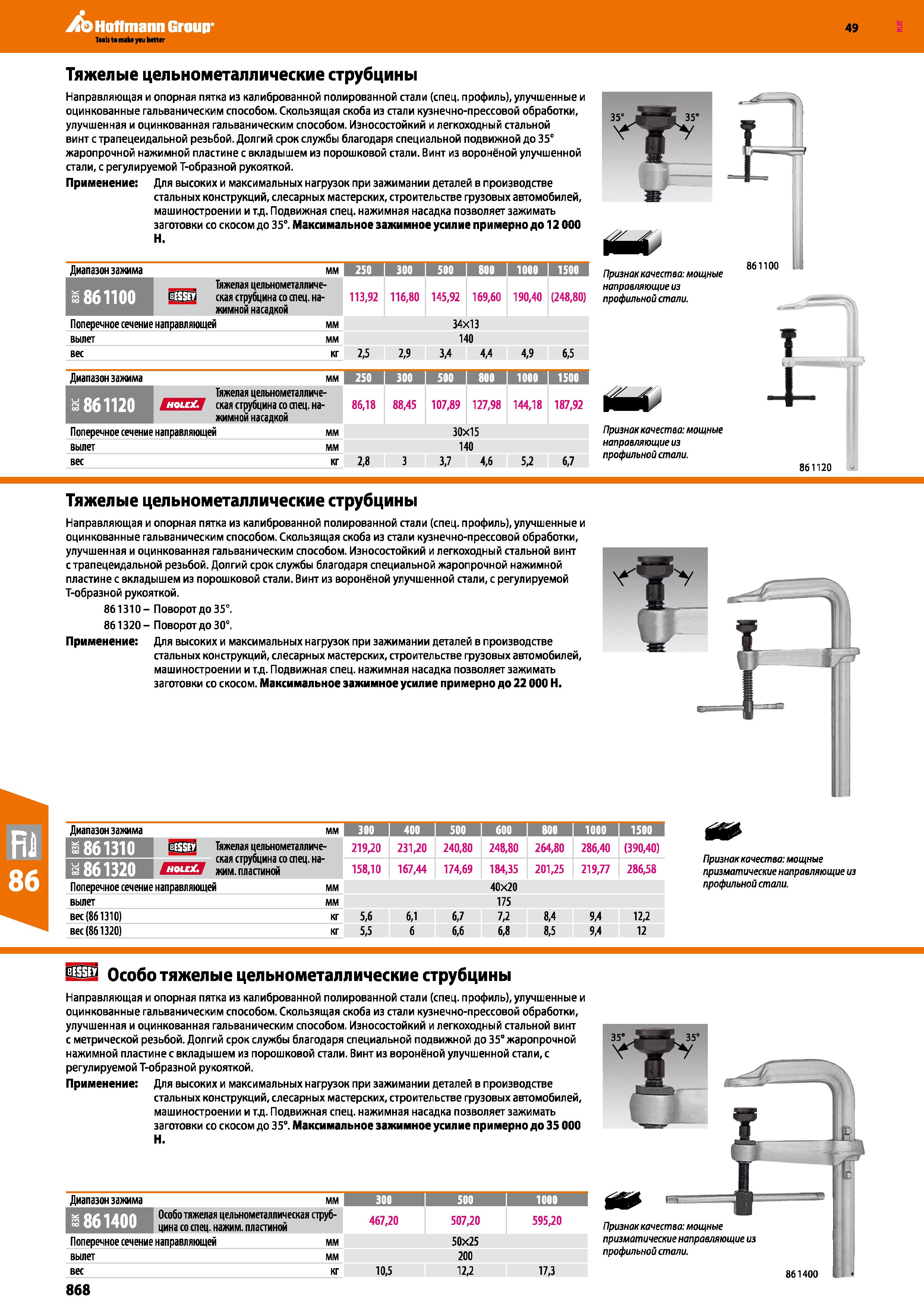

Тяжелые цельнометаллические струбцины BESSEY Направляющая и опорная пятка из калиброванной полированной стали (спец профиль)

Тяжелые цельнометаллические струбцины BESSEY Направляющая и опорная пятка из калиброванной полированной стали (спец профиль)

Тяжелые цельнометаллические струбцины BESSEY Направляющая и опорная пятка из калиброванной полированной стали (спец. профиль) _ улучшенные и оцинкованные гальваническим способом. Скользящая скоба из стали кузнечно-прессовой обработки, улучшенная и оцинкованная гальваническим способом. Износостойкий и легкоходный стальной винт с трапецеидальной резьбой. Долгий срок службы благодаря специальной подвижной до 35° жаропрочной нажимной пластине с вкладышем из порошковой стали. Винт из воронёной улучшенной стали, с регулируемой Т-образной рукояткой. Применение: Для высоких и максимальных нагрузок при зажимании деталей в производстве стальных конструкций, слесарных мастерских, строительстве грузовых автомобилей, машиностроении и т,д. Подвижная спец. нажимная насадка позволяет зажимать заготовки со скосом до 35°. Максимальное зажимное усилие примерно до 12 ООО Н. Диапазон зажима мм 250 I 300 I 500 11 1000 I 1500 Тяжелая цельнометалличе-ЕШЕШ ская струбцина со спец. нажимной насадкой 861100 113,92 116,80 145,92 169,60 190,40 (248,80) Поперечное сечение направляющей мм 34x13 вылет мм 140 вес кг 2,5 2,9 3,4 4,4 4,9 6,5 Диапазон зажима мм 250 I 300 I 500 штм 1000 I 1500 861120 Тяжелая цельнометалличе-СЕЕШ ская струбцина со спец. нажимной насадкой 86,18 88,45 107,89 127,98 144,18 187,92 Поперечное сечение направляющей мм 30x15 вылет мм 140 вес кг 2,8 3 3,7 4,6 5,2 6,7 Признак качества: мощные направляющие из профильной стали. Признак качества: мощные направляющие из 861120 Тяжелые цельнометаллические струбцины Направляющая и опорная пятка из калиброванной полированной стали (спец. профиль), улучшенные и оцинкованные гальваническим способом. Скользящая скоба из стали кузнечно-прессовой обработки, улучшенная и оцинкованная гальваническим способом. Износостойкий и легкоходный стальной винт с трапецеидальной резьбой. Долгий срок службы благодаря специальной жаропрочной нажимной пластине с вкладышем из порошковой стали. Винт из воронёной улучшенной стали, с регулируемой Т-образной рукояткой. 861310- Поворот до 35°. 861320 - Поворот до 30°. Применение: Для высоких и максимальных нагрузок при зажимании деталей в производстве стальных конструкций, слесарных мастерских, строительстве грузовых автомобилей, машиностроении и т.д. Подвижная спец. нажимная насадка позволяет зажимать заготовки со скосом. Максимальное зажимное усилие примерно до 22 ООО Н. Диапазон зажима мм 300 1 400 I 500 1 600 IHHI 1000 1 1500 I со 861310 Тяжелая цельнометалличе- ская струбцина со спец. на-g 'i'.' iT жим.пластиной 219,20 231,20 240,80 248,80 264,80 286,40 (390,40) VJ <->1 оо 861320 158,10 167,44 174,69 184,35 201,25 219,77 286,58 Поперечное сечение направляющей мм 40X20 вылет мм 175 вес (861310) кг 5,6 6,1 6,7 7,2 8,4 9,4 12,2 вес (861320) кг 5,5 6 6,6 6,8 8,5 9,4 12 Признак качества: мощные призматические направляющие из профильной стали. Особо тяжелые цельнометаллические струбцины Направляющая и опорная пятка из калиброванной полированной стали (спец. профиль), улучшенные и оцинкованные гальваническим способом. Скользящая скоба из стали кузнечно-прессовой обработки, улучшенная и оцинкованная гальваническим способом. Износостойкий и легкоходный стальной винт с метрической резьбой. Долгий срок службы благодаря специальной подвижной до 35° жаропрочной нажимной пластине с вкладышем из порошковой стали. Винт из воронёной улучшенной стали, с регулируемой Т-образной рукояткой. Применение: Для высоких и максимальных нагрузок при зажимании деталей в производстве стальных конструкций, слесарных мастерских, строительстве грузовых автомобилей, машиностроении и т.д. Подвижная спец. нажимная насадка позволяет зажимать заготовки со скосом до 35°. Максимальное зажимное усилие примерно до 35 ООО Н. Диапазон зажима мм 300 500 1000 f 861400 Особо тяжелая цельнометаллическая струбцина со спец. нажим, пластиной 467,20 507,20 595,20 Поперечное сечение направляющей мм 50x25 вылет мм 200 вес кг 10,5 12,2 17,3 Признак качества: мощные призматические направляющие из профильной стали. 861400 868
