Технологии нарезания резьбы метчиком на станке При обработке глухих отверстий стружка должна измельчаться в точке переключения направления вращен

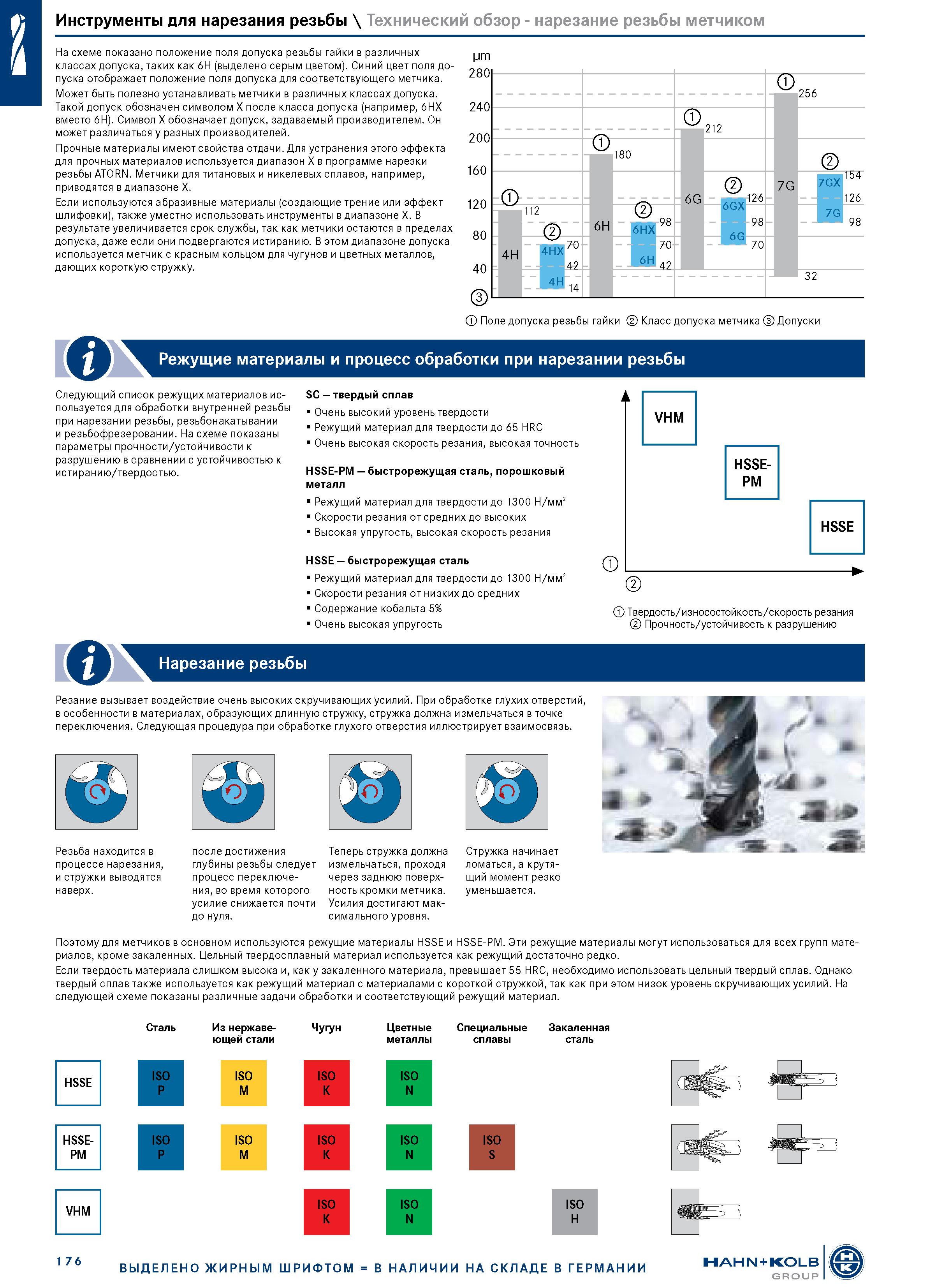

190 Каталог HAHN+KOLB 2019 Инструмент Оснастка Оборудование Мебель Стр.176

190 Технологии нарезания резьбы метчиком на станке При обработке глухих отверстий стружка должна измельчаться в точке переключения направления вращен Каталог HAHN+KOLB 2019 Инструмент режущий по металлу Оснастка станочная зажимная Измерительное оборудование и приборы Производственная мебель Техническая химия Стр. 176

Технологии нарезания резьбы метчиком на станке При обработке глухих отверстий стружка должна измельчаться в точке переключения направления вращен

Технологии нарезания резьбы метчиком на станке При обработке глухих отверстий стружка должна измельчаться в точке переключения направления вращения Следующая процедура при обработке глухого отверстия иллюстрирует взаимосвязь. Резьба находится в процессе нарезания, и стружки выводятся наверх. после достижения глубины резьбы следует процесс переключения, во время которого усилие снижается почти до нуля. Теперь стружка должна измельчаться, проходя через заднюю поверхность кромки метчика. Усилия достигают максимального уровня. Стружка начинает ломаться, а крутящий момент резко уменьшается. Поэтому для метчиков в основном используются режущие материалы HSSE и HSSE-PM. Эти режущие материалы могут использоваться для всех групп материалов, кроме закаленных. Цельный твердосплавный материал используется как режущий достаточно редко. Если твердость материала слишком высока и, как у закаленного материала, превышает 55 HRC, необходимо использовать цельный твердый сплав. Однако твердый сплав также используется как режущий материал с материалами с короткой стружкой, так как при этом низок уровень скручивающих усилий. На следующей схеме показаны различные задачи обработки и соответствующий режущий материал. Сталь HSSE HSSE- PM VHM 1 76 Из нержавеющей стали ISO ISO P M ISO ISO P M Чугун Цветные металлы ISO K ISO N ISO K ISO N ISO K ISO N Специальные сплавы Закаленная сталь ISO H Инструменты для нарезания резьбы \ Технический обзор - нарезание резьбы метчиком На схеме показано положение поля допуска резьбы гайки в различных классах допуска, таких как 6H (выделено серым цветом). Синий цвет поля допуска отображает положение поля допуска для соответствующего метчика. Может быть полезно устанавливать метчики в различных классах допуска. Такой допуск обозначен символом X после класса допуска (например, 6HX вместо 6H). Символ X обозначает допуск, задаваемый производителем. Он может различаться у разных производителей. Прочные материалы имеют свойства отдачи. Для устранения этого эффекта для прочных материалов используется диапазон X в программе нарезки резьбы ATORN. Метчики для титановых и никелевых сплавов, например, приводятся в диапазоне X. Если используются абразивные материалы (создающие трение или эффект шлифовки), также уместно использовать инструменты в диапазоне X. В результате увеличивается срок службы, так как метчики остаются в пределах допуска, даже если они подвергаются истиранию. В этом диапазоне допуска используется метчик с красным кольцом для чугунов и цветных металлов, дающих короткую стружку. pm 280 240 200 160 120 7GX 154 7G 126 98 юн 0 Поле допуска резьбы гайки 0 Класс допуска метчика 0 Допуски Режущие материалы и процесс обработки при нарезании резьбы Следующий список режущих материалов используется для обработки внутренней резьбы при нарезании резьбы, резьбонакатывании и резьбофрезеровании. На схеме показаны параметры прочности/устойчивости к разрушению в сравнении с устойчивостью к истиранию/твердостью. ОН SC твердый сплав Очень высокий уровень твердости Режущий материал для твердости до 65 HRC Очень высокая скорость резания, высокая точность HSSE-PM быстрорежущая сталь, порошковый металл Режущий материал для твердости до 1300 Н/мм2 Скорости резания от средних до высоких Высокая упругость, высокая скорость резания HSSE быстрорежущая сталь Режущий материал для твердости до 1300 Н/мм2 Скорости резания от низких до средних Содержание кобальта 5% Очень высокая упругость 0 Твердость/износостойкость/скорость резания 0 Прочность/устойчивость к разрушению Нарезание резьбы Резание вызывает воздействие очень высоких скручивающих усилий. HAHN+KOLB GROUP , в особенности в материалах, образующих длинную стружку,
