Технологические основы металлообработки при нарезке резьбы на токарном станке Зависимость между ходом углом подъема и шагом резьбы Одно и многозаходная ре

489 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.7-25

489 Технологические основы металлообработки при нарезке резьбы на токарном станке Зависимость между ходом углом подъема и шагом резьбы Одно и многозаходная ре Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 7-25

Технологические основы металлообработки при нарезке резьбы на токарном станке Зависимость между ходом углом подъема и шагом резьбы Одно и многозаходная ре

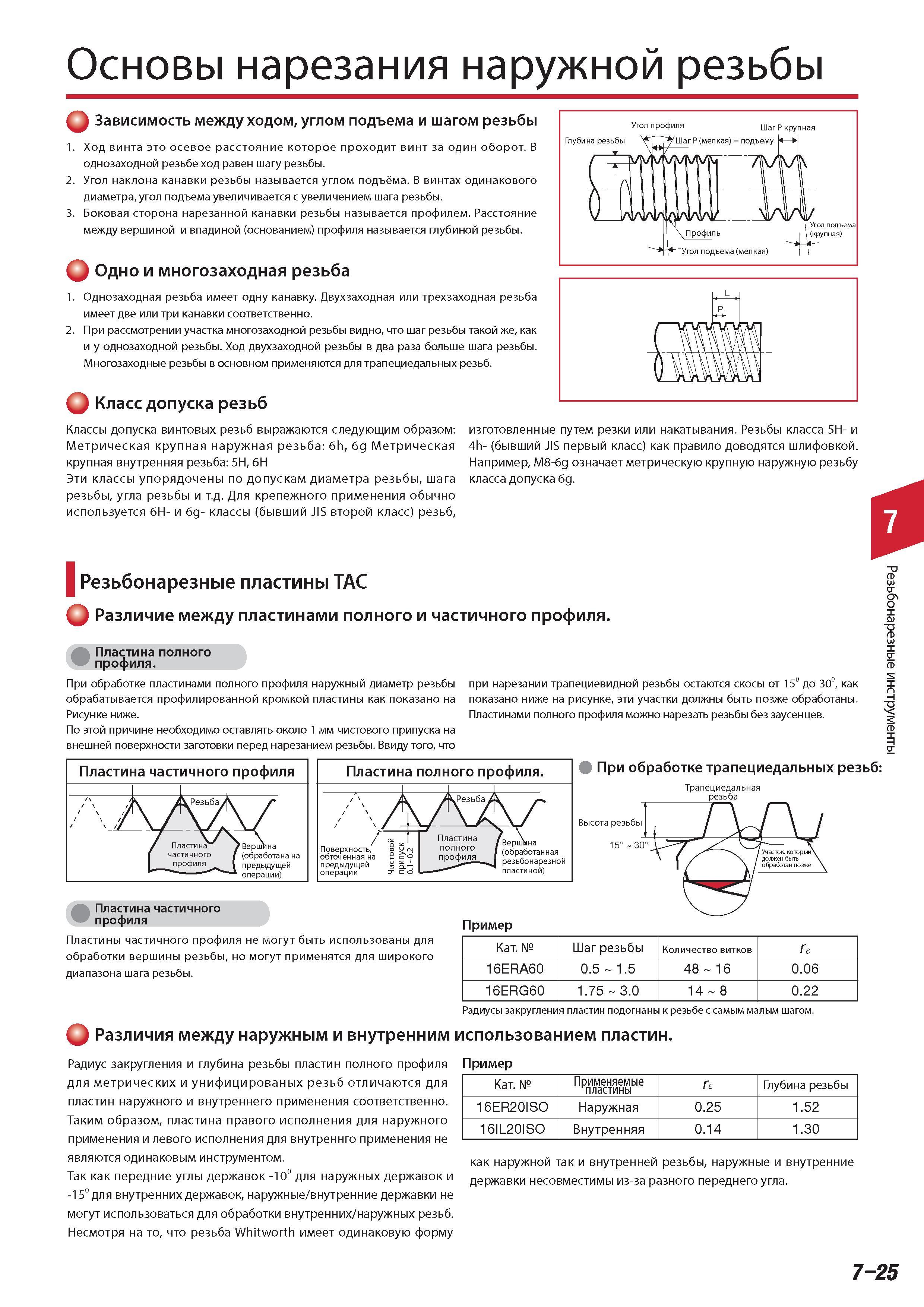

Технологические основы металлообработки при нарезке резьбы на токарном станке Зависимость между ходом углом подъема и шагом резьбы Одно и многозаходная резьба Классы допуска винтовых резьб выражаются следующим образом Метрическая крупная наружная резьба 6h 6g Метрическая крупная внутренняя резьба 5H 6H Эти классы упорядочены по допускам диаметра резьбы шага резьбы угла резьбы и т.д. Для крепежного применения обычно используется 6H- и 6g- классы (бывший JIS второй класс) резьб изготовленные путем резки или накатывания. Резьбы класса 5H- и 4h- (бывший JIS первый класс) как правило доводятся шлифовкой. Например M8-6g означает метрическую крупную наружную резьбу класса допуска 6g. Резьбонарезные пластины ТАС Q Различие между пластинами полного и частичного профиля. 3 Пластина полного профиля. При обработке пластинами полного профиля наружный диаметр резьбы обрабатывается профилированной кромкой пластины как показано на Рисунке ниже. По этой причине необходимо оставлять около 1 мм чистового припуска на внешней поверхности заготовки перед нарезанием резьбы. Ввиду того что при нарезании трапециевидной резьбы остаются скосы от 150 до 300 как показано ниже на рисунке эти участки должны быть позже обработаны. Пластинами полного профиля можно нарезать резьбы без заусенцев. Пластина частичного профиля а Резьба Пластина Вершина 1 частичного (обработана на профиля С предыдущей операции) Пластина полного профиля. А Резьба 7 Поверхность обточенная на топу предыдущей операции Чп 0. 0. Пластина полного 1 профиля Вершина (обработанная резьбонарезной пластиной) 4 При обработке трапециедальных резьб Трапециедальная резьба Высота резьбы 15 30' Пластина частичного профиля Пластины частичного профиля не могут быть использованы для обработки вершины резьбы но могут применятся для широкого диапазона шага резьбы. Пример Категория Шаг резьбы Количество витков 16ERA60 0.5 1.5 48 16 0.06 16ERG60 1.75 3.0 14 8 0.22 Радиусы закругления пластин подогнаны к резьбе с самым малым шагом. Q Различия между наружным и внутренним использованием пластин. Радиус закругления и глубина резьбы пластин полного профиля для метрических и унифицированых резьб отличаются для пластин наружного и внутреннего применения соответственно. Таким образом пластина правого исполнения для наружного применения и левого исполнения для внутреннго применения не являются одинаковым инструментом. Так как передние углы державок -100 для наружных державок и -150 для внутренних державок наружные внутренние державки не могут использоваться для обработки внутренних наружных резьб. Несмотря на то что резьба Whitworth имеет одинаковую форму Пример Категория Применяемые пластины Глубина резьбы 16ER20IS0 Наружная 0.25 1.52 16IL2 0IS0 Внутренняя 0.14 1 .30 как наружной так и внутренней резьбы наружные и внутренние державки несовместимы из-за разного переднего угла. 7-25 Резьбонарезные инструменты Ход винта это осевое расстояние которое проходит винт за один оборот В однозаходной резьбе ход равен шагу резьбы. 2. Угол наклона канавки резьбы называется углом подъёма. В винтах одинакового диаметра угол подъема увеличивается с увеличением шага резьбы. 3. Боковая сторона нарезанной канавки резьбы называется профилем. Расстояние между вершиной и впадиной (основанием) профиля называется глубиной резьбы. Q 1. Однозаходная резьба имеет одну канавку. Двухзаходная или трехзаходная резьба имеет две или три канавки соответственно. 2. При рассмотрении участка многозаходной резьбы видно что шаг резьбы такой же как и у однозаходной резьбы. Ход двухзаходной резьбы в два раза больше шага резьбы. Многозаходные резьбы в основном применяются для трапециедальных резьб. О Класс допуска резьб L P -
