TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.)

Техническое руководство Tungaloy (Япония) по эксплуатации монолитных спиральных твердосплавных сверл DSW В случае использования фрезерного патрона необход

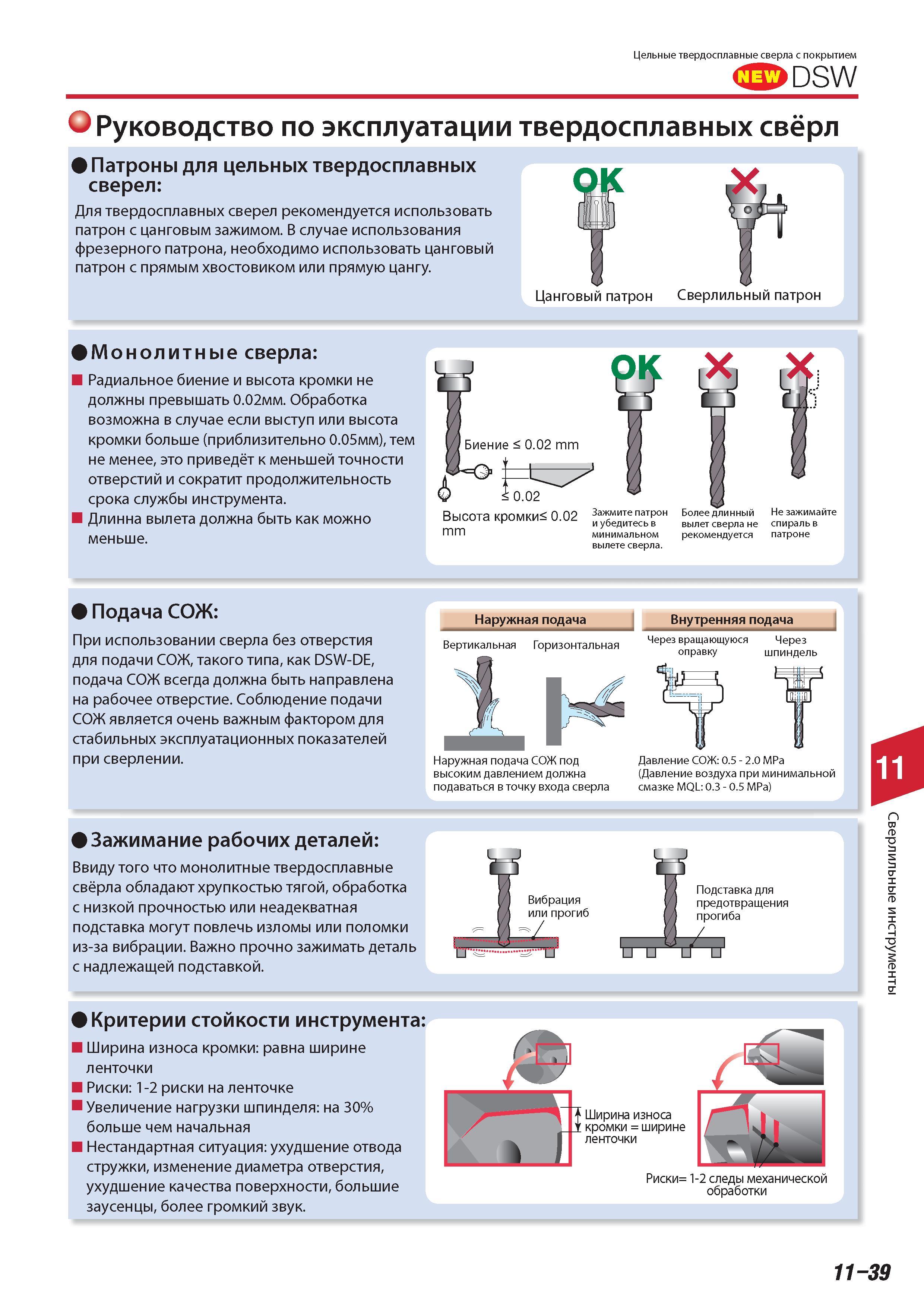

801 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.11-39

801 Техническое руководство Tungaloy (Япония) по эксплуатации монолитных спиральных твердосплавных сверл DSW В случае использования фрезерного патрона необход Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 11-39

Техническое руководство Tungaloy (Япония) по эксплуатации монолитных спиральных твердосплавных сверл DSW В случае использования фрезерного патрона необход

Техническое руководство Tungaloy (Япония) по эксплуатации монолитных спиральных твердосплавных сверл DSW В случае использования фрезерного патрона необходимо использовать цанговый патрон с прямым хвостовиком или прямую цангу. Монолитные сверла Радиальное биение и высота кромки не должны превышать 0.02мм. Обработка возможна в случае если выступ или высота кромки больше (приблизительно 0.05мм) тем не менее это приведёт к меньшей точности отверстий и сократит продолжительность срока службы инструмента. Длинна вылета должна быть как можно меньше. Подача СОЖ При использовании сверла без отверстия для подачи СОЖ такого типа как DSW-DE подача СОЖ всегда должна быть направлена на рабочее отверстие. Соблюдение подачи СОЖ является очень важным фактором для стабильных эксплуатационных показателей при сверлении. Зажимание рабочих деталей Ввиду того что монолитные твердосплавные свёрла обладают хрупкостью тягой обработка с низкой прочностью или неадекватная подставка могут повлечь изломы или поломки из-за вибрации. Важно прочно зажимать деталь с надлежащей подставкой. Критерии стойкости инструмента Ширина износа кромки равна ширине ленточки Риски 1-2 риски на ленточке Увеличение нагрузки шпинделя на 30% больше чем начальная Нестандартная ситуация ухудшение отвода стружки изменение диаметра отверстия ухудшение качества поверхности большие заусенцы более громкий звук. Риски 1-2 следы механической обработки К Подставка для предотвращения прогиба Наружная подача Наружная подача СОЖ под высоким давлением должна подаваться в точку входа сверла Внутренняя подача Вертикальная Горизонтальная Через вращающуюся оправку Через шпиндель Давление СОЖ 0.5 - 2.0 MPa (Давление воздуха при минимальной смазке MQL 0.3 - 0.5 MPa) 11-39 Сверлильные инструменты твердосплавных свёрл Цельные твердосплавные сверла с покрытием Руководство по эксплуатации Патроны для цельных твердосплавных сверел Для твердосплавных сверл Tungaloy рекомендуется использовать патрон с цанговым зажимом
