Техническое описание сверл Korloy MSD Plus Режущие свойства

847 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.G46

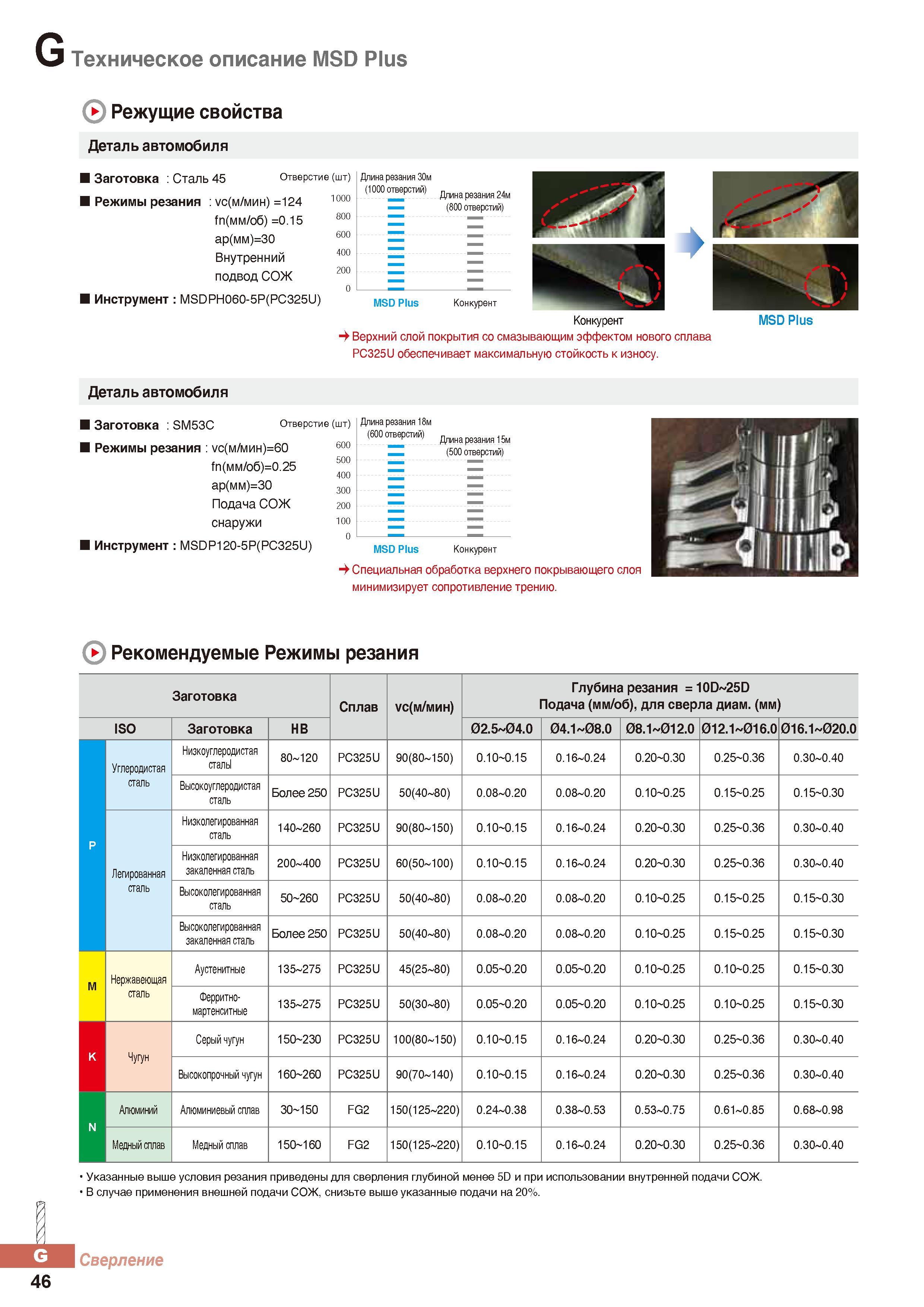

847 Техническое описание сверл Korloy MSD Plus Режущие свойства Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. G46

Техническое описание сверл Korloy MSD Plus Режущие свойства

Техническое описание сверл Korloy MSD Plus Режущие свойства _ Деталь автомобиля Заготовка Сталь 45 Отверстж Режимы резания vc(m/mmh) =124 fn(MM/o6) =0.15 ар(мм)=30 Внутренний подвод СОЖ Инструмент MSDPH060-5P(PC325U) 1000 800 600 400 200 0 Длина резания 30м (1000 отверстий) Длина оезания 24м (800 отверстий) = MSD Plus Конкурент Конкурент Верхний слой покрытия со смазывающим эффектом нового сплава PC325U обеспечивает максимальную стойкость к износу. MSD Plus Деталь автомобиля Заготовка SM53C Отверст Режимы резания vc(m/mhh)=60 fn(MM/o6)=0.25 ар(мм)=30 Подача СОЖ снаружи Инструмент MSDP120-5P(PC325U) 600 500 400 300 200 100 0 Длина резания 18м (600 отверстий) Длинарезания 15м (500 отверстий) MSD Plus Конкурент Специальная обработка верхнего покрывающего слоя минимизирует сопротивление трению. 0 Рекомендуемые Режимы резания Заготовка Сплав vc(m/mmh) Глубинарезания = 10D 25D Подача (мм/об), для сверла диам. (мм) ISO Заготовка HB 02.5 04.О 04.1 08.О 08.1 012.О 012.1 016.О 016.1 02О.О Углеродистая сталь Низкоуглеродистая сталь 80-120 PC325U 90(80-150) 0.10 0.15 0.16-0.24 0.20 0.30 0.25 0.36 0.30-0.40 Высокоуглеродистая сталь Более 250 PC325U 50(40-80) 0.08-0.20 0.08-0.20 0.10 0.25 0.15 0.25 0.15 0.30 Легированная сталь Низколегированная сталь 140-260 PC325U 90(80-150) 0.10 0.15 0.16-0.24 0.20 0.30 0.25 0.36 0.30-0.40 Низколегированная закаленная сталь 200-400 PC325U 60(50-100) 0.10 0.15 0.16-0.24 0.20 0.30 0.25 0.36 0.30-0.40 Высоколегированная сталь 50 260 PC325U 50(40-80) 0.08-0.20 0.08-0.20 0.10 0.25 0.15 0.25 0.15 0.30 Высоколегированная закаленная сталь Более 250 PC325U 50(40-80) 0.08-0.20 0.08-0.20 0.10 0.25 0.15 0.25 0.15 0.30 M Нержавеющая сталь Аустенитные 135-275 PC325U 45(25-80) 0.05 0.20 0.05 0.20 0.10 0.25 0.10 0.25 0.15 0.30 Ферритно- мартенситные 135-275 PC325U 50(30-80) 0.05 0.20 0.05 0.20 0.10 0.25 0.10 0.25 0.15 0.30 K Чугун Серый чугун 150 230 PC325U 100(80-150) 0.10 0.15 0.16-0.24 0.20 0.30 0.25 0.36 0.30-0.40 Высокопрочный чугун 160 260 PC325U 90(70-140) 0.10 0.15 0.16-0.24 0.20 0.30 0.25 0.36 0.30-0.40 N Алюминий Алюминиевый сплав 30 150 FG2 150(125-220) 0.24-0.38 0.38-0.53 0.53-0.75 0.61-0.85 0.68-0.98 Медный сплав Медный сплав 150 160 FG2 150(125-220) 0.10 0.15 0.16-0.24 0.20 0.30 0.25 0.36 0.30-0.40 .1 Указанные выше условия резания приведены для сверления глубиной менее 5D и при использовании внутренней подачи СОЖ. В случае применения внешней подачи СОЖ, снизьте выше указанные подачи на 20%. Сверление 46
