Техническое описание фрезы Korloy FMR P-позитивная Таблица минимальных диаметров отверстий при спиральном фрезеровании

560 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.E173

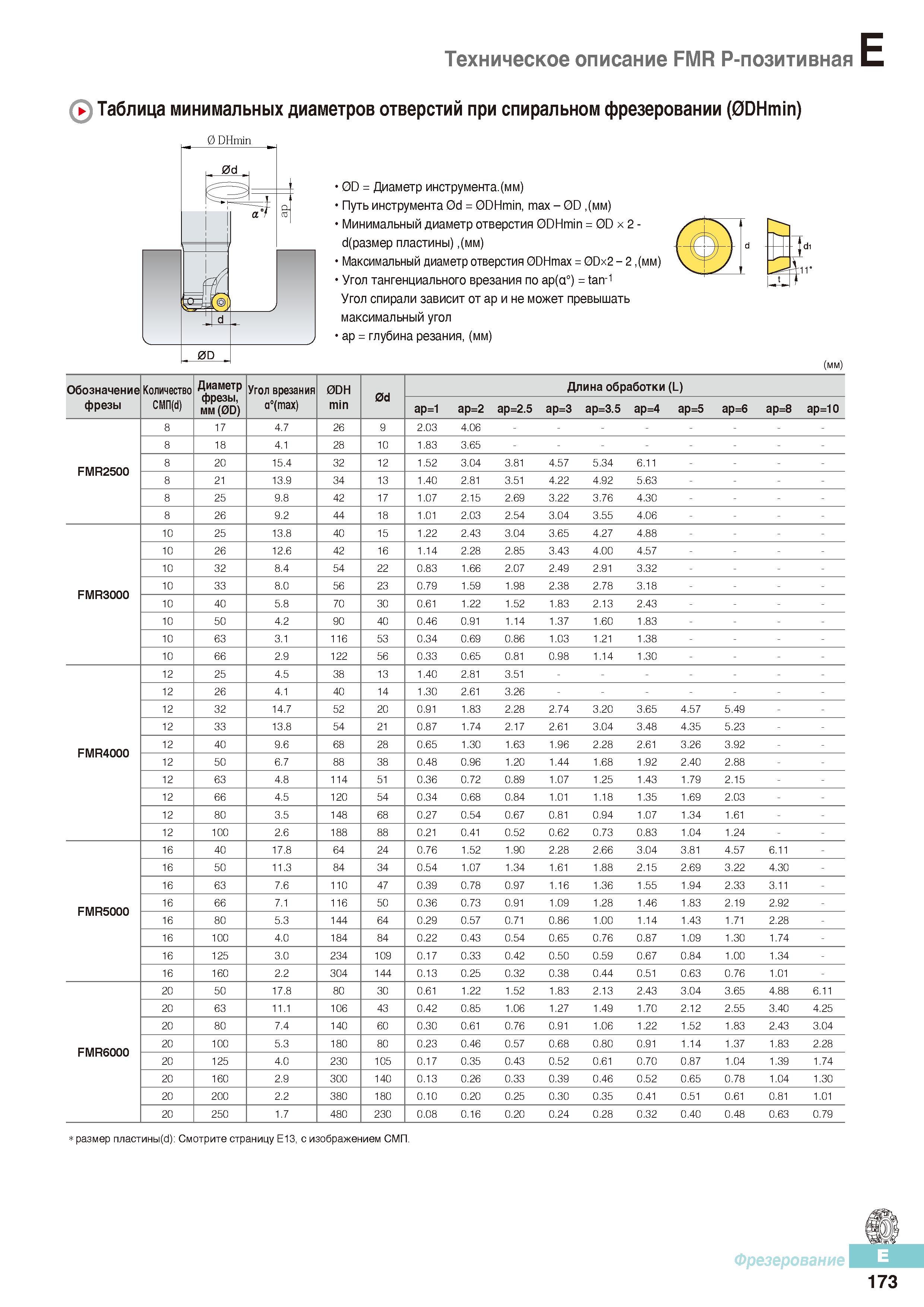

560 Техническое описание фрезы Korloy FMR P-позитивная Таблица минимальных диаметров отверстий при спиральном фрезеровании Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. E173

Техническое описание фрезы Korloy FMR P-позитивная Таблица минимальных диаметров отверстий при спиральном фрезеровании

Техническое описание фрезы Korloy FMR P-позитивная Таблица минимальных диаметров отверстий при спиральном фрезеровании _ (0DHmin) 0DHmin 0D = Диаметр инструмента.(мм) Путь инструмента 0d = 0DHmin, max - 0D ,(мм) Минимальный диаметр отверстия 0DHmin = 0Dx2-d(pa3Mep пластины) ,(мм) Максимальный диаметр отверстия 0DHmax = 0Dx2 - 2 ,(мм) Угол тангенциального врезания по ар(а°) = tan1 Угол спирали зависит от ар и не может превышать максимальный угол ар = глубина резания, (мм) (мм) Обозначение Количество Диаметр фрезы, мм (0D) Угол врезания 0DH 0d Длина обработки (L) фрезы CMn(d) а°(тах) min ар=1 ар=2 ар=2.5 ар=3 ар=3.5 ар=4 ар=5 ар=6 ар=8 ар=10 8 17 4.7 26 9 2.03 4.06 8 18 4.1 28 10 1.83 3.65 FMR2500 8 20 15.4 32 12 1.52 3.04 3.81 4.57 5.34 6.11 8 21 13.9 34 13 1.40 2.81 3.51 4.22 4.92 5.63 8 25 9.8 42 17 1.07 2.15 2.69 3.22 3.76 4.30 8 26 9.2 44 18 1.01 2.03 2.54 3.04 3.55 4.06 10 25 13.8 40 15 1.22 2.43 3.04 3.65 4.27 4.88 10 26 12.6 42 16 1.14 2.28 2.85 3.43 4.00 4.57 10 32 8.4 54 22 0.83 1.66 2.07 2.49 2.91 3.32 FMR3000 10 33 8.0 56 23 0.79 1.59 1.98 2.38 2.78 3.18 10 40 5.8 70 30 0.61 1.22 1.52 1.83 2.13 2.43 10 50 4.2 90 40 0.46 0.91 1.14 1.37 1.60 1.83 10 63 3.1 116 53 0.34 0.69 0.86 1.03 1.21 1.38 10 66 2.9 122 56 0.33 0.65 0.81 0.98 1.14 1.30 12 25 4.5 38 13 1.40 2.81 3.51 12 26 4.1 40 14 1.30 2.61 3.26 12 32 14.7 52 20 0.91 1.83 2.28 2.74 3.20 3.65 4.57 5.49 12 33 13.8 54 21 0.87 1.74 2.17 2.61 3.04 3.48 4.35 5.23 FMR4000 12 40 9.6 68 28 0.65 1.30 1.63 1.96 2.28 2.61 3.26 3.92 12 50 6.7 88 38 0.48 0.96 1.20 1.44 1.68 1.92 2.40 2.88 12 63 4.8 114 51 0.36 0.72 0.89 1.07 1.25 1 .43 1.79 2.15 12 66 4.5 120 54 0.34 0.68 0.84 1.01 1.18 1.35 1.69 2.03 12 80 3.5 148 68 0.27 0.54 0.67 0.81 0.94 1.07 1.34 1 .61 12 100 2.6 188 88 0.21 0.41 0.52 0.62 0.73 0.83 1.04 1 .24 16 40 17.8 64 24 0.76 1.52 1.90 2.28 2.66 3.04 3.81 4.57 6.11 - 16 50 11.3 84 34 0.54 1.07 1.34 1.61 1.88 2.15 2.69 3.22 4.30 - 16 63 7.6 110 47 0.39 0.78 0.97 1.16 1.36 1.55 1.94 2.33 3.11 - FMR5000 16 66 7.1 116 50 0.36 0.73 0.91 1.09 1.28 1 .46 1.83 2.19 2.92 - 16 80 5.3 144 64 0.29 0.57 0.71 0.86 1.00 1.14 1.43 1.71 2.28 - 16 100 4.0 184 84 0.22 0.43 0.54 0.65 0.76 0.87 1.09 1 .30 1.74 - 16 125 3.0 234 109 0.17 0.33 0.42 0.50 0.59 0.67 0.84 1 .00 1.34 - 16 160 2.2 304 144 0.13 0.25 0.32 0.38 0.44 0.51 0.63 0.76 1.01 - 20 50 17.8 80 30 0.61 1.22 1.52 1.83 2.13 2.43 3.04 3.65 4.88 6.11 20 63 11.1 106 43 0.42 0.85 1.06 1.27 1.49 1.70 2.12 2.55 3.40 4.25 20 80 7.4 140 60 0.30 0.61 0.76 0.91 1.06 1.22 1.52 1 .83 2.43 3.04 FMR6000 20 100 5.3 180 80 0.23 0.46 0.57 0.68 0.80 0.91 1.14 1 .37 1.83 2.28 20 125 4.0 230 105 0.17 0.35 0.43 0.52 0.61 0.70 0.87 1 .04 1.39 1.74 20 160 2.9 300 140 0.13 0.26 0.33 0.39 0.46 0.52 0.65 0.78 1.04 1.30 20 200 2.2 380 180 0.10 0.20 0.25 0.30 0.35 0.41 0.51 0.61 0.81 1.01 20 250 1.7 480 230 0.08 0.16 0.20 0.24 0.28 0.32 0.40 0.48 0.63 0.79 размер пластины(ф: Смотрите страницу Е13, с изображением СМП. Фрезерование 173
