Технические рекомендации от южнокорейской компании Korloy по использованию режущего инструмента серии MGT Продольное и поперечное точение канавок на т

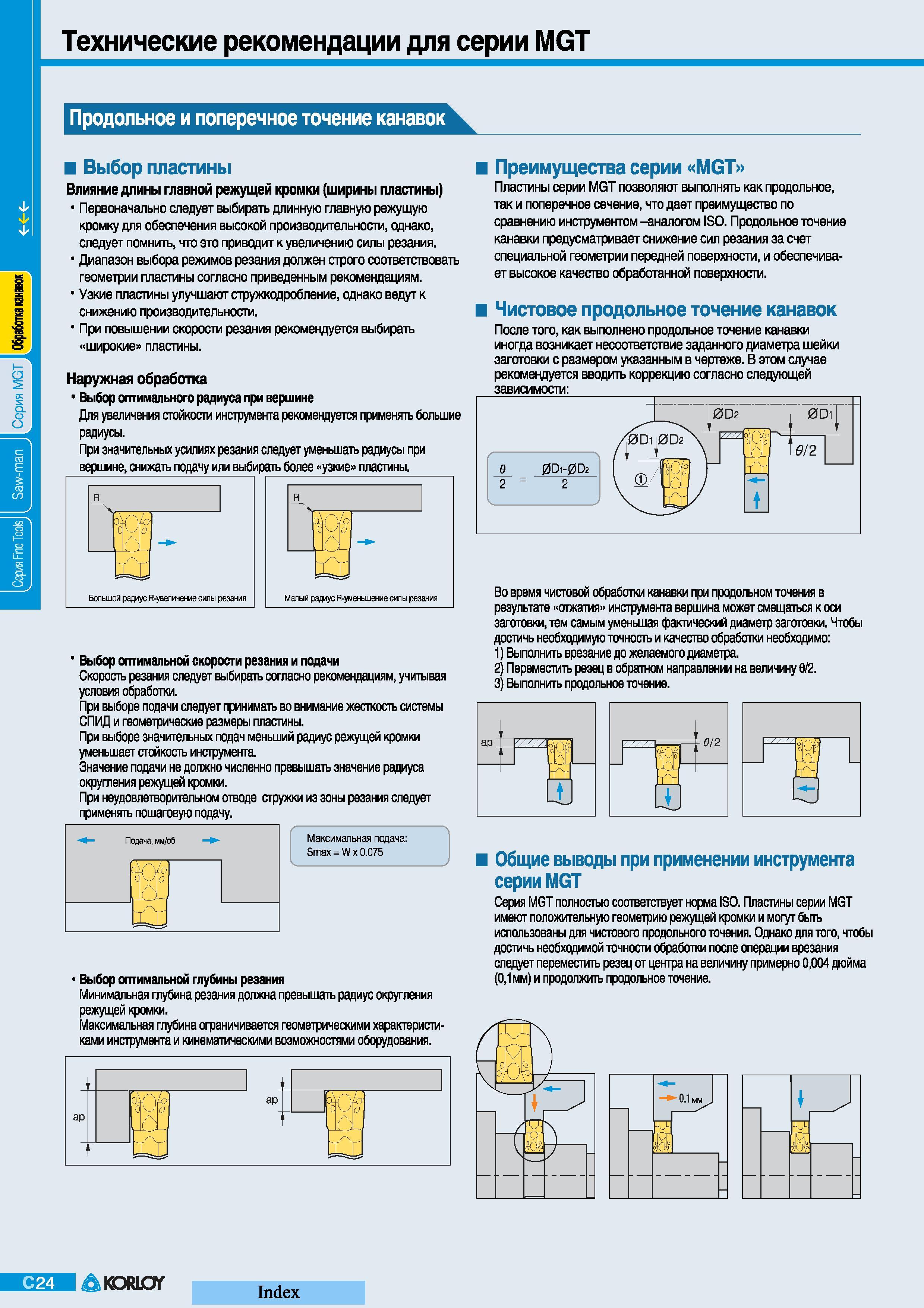

188 Каталог KORLOY 2008 Инструмент металлорежущий и инструментальная оснастка Стр.C24

188 Технические рекомендации от южнокорейской компании Korloy по использованию режущего инструмента серии MGT Продольное и поперечное точение канавок на т Каталог KORLOY 2008 Инструмент металлорежущий и инструментальная оснастка Стр. C24

Технические рекомендации от южнокорейской компании Korloy по использованию режущего инструмента серии MGT Продольное и поперечное точение канавок на т

Технические рекомендации от южнокорейской компании Korloy по использованию режущего инструмента серии MGT Продольное и поперечное точение канавок на токарном станке Выбор пластины Влияние длины главной режущей кромки (ширины пластины) Первоначально следует выбирать длинную главную режущую кромку для обеспечения высокой производительности однако следует помнить что это приводит увеличению силы резания. Диапазон выбора режимов резания должен строго соответствовать геометрии пластины согласно приведенным рекомендациям. Узкие пластины улучшают стружкодробление однако ведут снижению производительности. При повышении скорости резания рекомендуется выбирать широкие пластины. Наружная обработка Выбор оптимального радиуса при вершине Для увеличения стойкое инструмента рекомендуется применять большие радиусы. При значительных усилиях резания следует уменьшать радиусы при вершине снижать подачу или выбирать более узкие пластины. Выбор оптимальной скорости резания и подачи Скорость резания следует выбирать согласно рекомендациям учитывая условия обработки. При выборе подачи следует принимать во внимание жесткость системы СПИД и геометрические размеры пластины. При выборе значительных подач меньший радиус режущей кромки уменьшает стойкость инструмента. Значение подачи не должно численно превышать значение радиуса округления режущей кромки. При неудовлетворительном отводе стружки из зоны резания следует применять пошаговую подачу. Преимущества серии MGT Пластины серии MGT позволяют выполнять как продольное так и поперечное сечение что дает преимущество по сравнению инструментом -аналогом ISO. Продольное точение канавки предусматривает снижение сил резания за счет специальной геометрии передней поверхности и обеспечивает высокое качество обработанной поверхности. Чистовое продольное точение канавок После того как выполнено продольное точение канавки иногда возникает несоответствие заданного диаметра шейки заготовки с размером указанным в чертеже. В этом случае рекомендуется вводить коррекцию согласно следующей зависимости Во время чистовой обработки канавки при продольном точения в результате отжатая инструмента вершина может смещаться оси заготовки тем самым уменьшая фактический диаметр заготовки. Чтобы достичь необходимую точность и качество обработки необходимо 1) Выполнить врезание до желаемого диаметра. 2) Переместить резец в обратом направлении на величину 0 2. 3) Выполнить продольное точение. Максимальная подача Smax Wx 0.075 Выбор оптимальной глубины резания Минимальная глубина резания должна превышать радиус округления режущей кромки. Максимальная глубина ограничивается геометрическими характеристиками инструмента и кинематическими возможностями оборудования. Общие выводы при применении инструмента серии MGT Серия MGT полностью соответствует норма ISO. Пластины серии MGT имеют положительную геометрию режущей кромки и могут быть использованы для чистового продольного точения. Однако для того чтобы достичь необходимой точности обработки после операции врезания следует переместить резец от центра на величину примерно 0004 дюйма (01 мм) и продолжить продольное точение. -0.1 мм W -U - Korloy Index
