Технические характеристики токарного прорезного инструмента Korloy серии MGT Описание Многофункциональность в технологических операциях

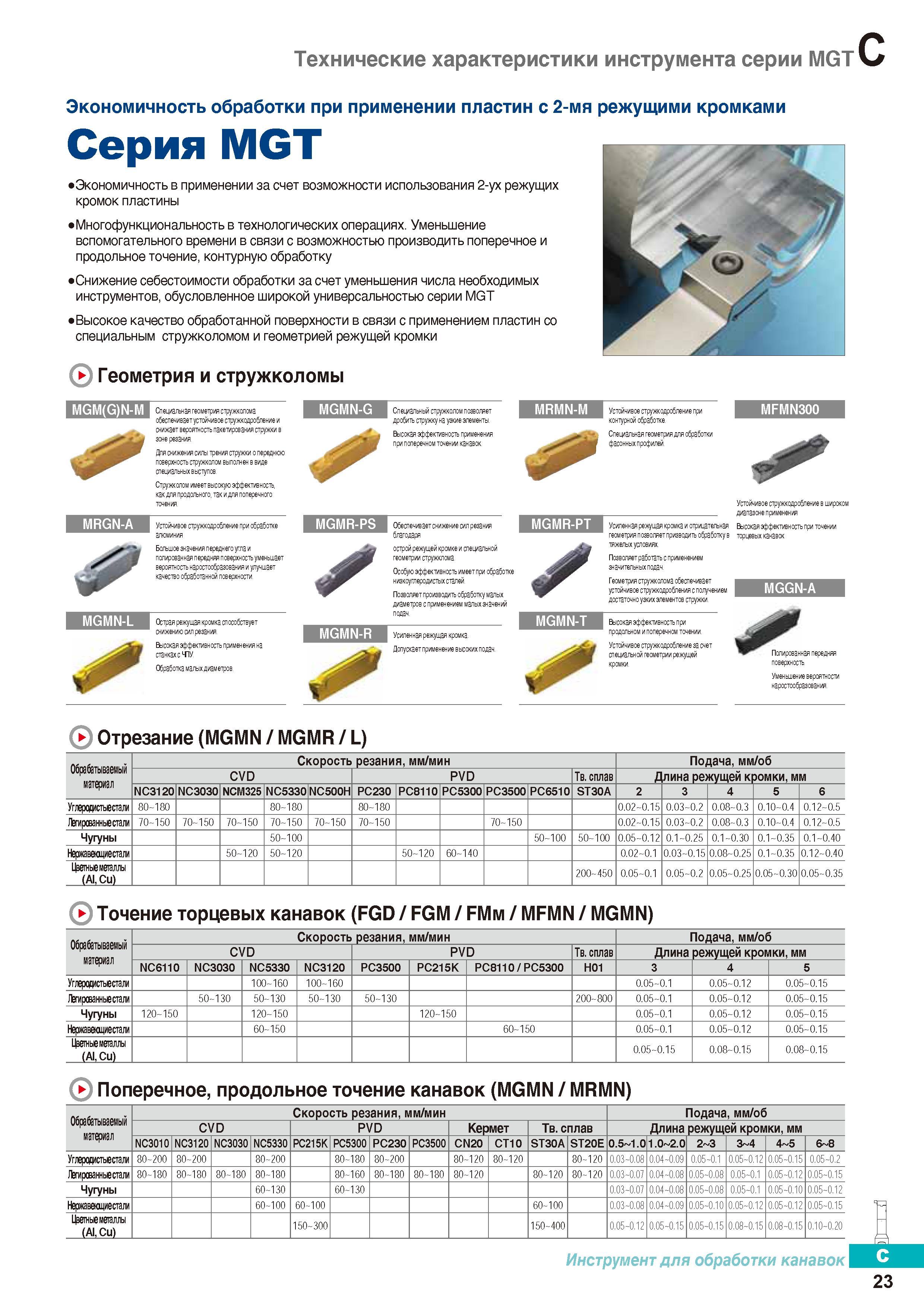

282 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.C23

282 Технические характеристики токарного прорезного инструмента Korloy серии MGT Описание Многофункциональность в технологических операциях Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. C23

Технические характеристики токарного прорезного инструмента Korloy серии MGT Описание Многофункциональность в технологических операциях

Технические характеристики токарного прорезного инструмента Korloy серии MGT Описание Многофункциональность в технологических операциях _ Уменьшение вспомогательного времени в связи с возможностью производить поперечное и продольное точение, контурную обработку Снижение себестоимости обработки за счет уменьшения числа необходимых инструментов, обусловленное широкой универсальностью серии MGT Высокое качество обработанной поверхности в связи с применением пластин со специальным стружколомом и геометрией режущей кромки 0 Геометрия и стружколомы MGM(G)N-M MRGN-A У MGMN-L Специальная геометрия стружколома обеспечивает устойчивое стружкодробление и снижает вероятность пакетирования стружки в зоне резания. Для снижения силы трения стружки о переднюю поверхность стружколом выполнен в виде специальных выступов. Стружколом имеет высокую эффективность, как для продольного, так и для поперечного точения. Устойчивое стружкодробление при обработке алюминия Большое значения переднего угла и полированная передняя поверхность уменьшает вероятность наростообразования и улучшает качество обработанной поверхности. Острая режущая кромка способствует снижению сил резания. Высокая эффективность применения на станках с Фу. MGMN-G MGMR-PS / MGMN-R Специальный стружколом позволяет дробить стружку на узкие элементы. Высокая эффективность применения при поперечном точении канавок. Обеспечивает снижение сил pi MRMN-M острой режущей кромке и специальной геометрии стружклома. Особую эффективность имеет при обработке низкоуглеродистых сталей. Позволяет производить обработку малых диаметров с применением малых значений подач. Усиленная режущая кромка. Допускает применение высоких подач. Устойчивое стружкодробление при контурной обработке. Специальная геометрия для обработки фасонных профилей. MFMN300 MGMR-PT MGMN-T Устойчивое стружкодробление в широком диапазоне применения Усиленная режущая кромка и отрицательная Высокая эффективность при точении геометрия позволяет призводить обработку в торцевых канавок тяжелых условиях. Позволяет работать с применением значительных подач. Геометрия стружколома обеспечивает устойчивое стружкодробления с получением достаточно узких элементов стружки. Высокая эффективность при продольном и поперечном точении. Устойчивое стружкодробление за счет специальной геометрии режущей кромки. MGGN-A Полированная передняя поверхность. Уменьшение вероятности ( 0Tpe3aHne(MGMN/MGMR/L) Скорость резания, мм/мин Подача, мм/об материал CVD PVD Твердый сплав Д лина режущей к оомки, мм NC3120 NC3030 NCM325 NC5330 NC500H РС230 РС8110 РС5300 РС3500 РС6510 ST30A 2 3 4 5 6 Углеродистыестали 0 СС о СС 80-180 80-180 0.02-0.15 0.03-0.2 0.08-0.3 0.10-0.4 0.12-0.5 Легированные стали 70-150 70-150 70-150 70-150 70-150 70-150 70-150 0.02-0.15 0.03-0.2 0.08-0.3 0.10-0.4 0.12-0.5 Чугуны 50-100 50-100 50-100 0.05-0.12 0.1-0.25 0.1-0.30 0.1-0.35 0.1-0.40 Нержавеющие стали 50-120 50-120 50-120 60-140 0.02-0.1 0.03-0.15 0.08-0.25 0.1-0.35 0.12-0.40 Цветные металлы (А1,Си) 200-450 0.05-0.1 0.05 0.2 0.05-0.25 0.05-0.30 0.05-0.35 ( Точение торцевых канавок (FGD / FGM / FMm / MFMN / MGMN) Скорость резания, мм/мин Подача, мм/об материал CVD PVD Твердый сплав Длина режущей кромки, мм NC6110 NC3030 NC5330 NC3120 РС3500 РС215К РС8110/РС5300 Н01 3 4 5 Углеродистыестали 100-160 100-160 0.05-0.1 0.05-0.12 0.05-0.15 Легированные стали 50-130 50-130 50-130 50-130 200-800 0.05-0.1 0.05-0.12 0.05-0.15 Чугуны 120-150 120-150 120-150 0.05-0.1 0.05-0.12 0.05-0.15 Нержавеющие стали 60-150 60-150 0.05-0.1 0.05-0.12 0.05-0.15 Цветные металлы (А1,Си) 0.05-0.15 0.08-0.15 0.08-0.15 ( Поперечное, продольное точение канавок (MGMN / MRMN) Скорость резания, мм/мин Подача, мм/об материал CVD PVD Кермет Твердый сплав Длина режущей кромки, мм NC3010 NC3120 NC3030 NC5330 РС215К РС5300 РС230 РС3500 CN20 СТ10 ST30A ST20E 0.5-1.0 1.0-2.0 2-3 3-4 4-5 6-8 Углеродистыестали 80-200 80-200 80-200 80-180 80-200 80-120 80-120 80-120 0.03-0.08 0. 04-0. 09 0.05-0.1 0.05-0.12 0. 05-0. 15 0.05-0.2 Легированные стали 80-180 80-180 80-180 80-180 80-160 80-180 80-180 80-120 80-120 80-120 0.03-0.07 0. 04-0. 08 0 .05-0 .08 0.05-0.1 0.05-0.12 0 .05-0. 15 Чугуны 60-130 60-130 0.03-0.07 0.04-0.08 0.05-0.08 0 .05-0 1 0.05-0.10 0.05-0.12 Нержавеющие стали 60-100 60-100 60-100 0. 03-0. 08 0. 04-0. 09 0.05-0.10 0.05-0.12 0. 05-0. 12 0.05-0.15 Цветные металлы (А1,Си) 150-300 150-400 0. 05-0. 12 0.05-0.15 0 .05-0 15 0.08-0.15 0.08-0.15 0 10-0. 20 Инструмент для обработки канавок ШШ 23 C Экономичность обработки при применении пластин с 2-мя режущими кромками Серия MGT Экономичность в применении за счет возможности использования 2-ух режущих кромок пластины
