Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

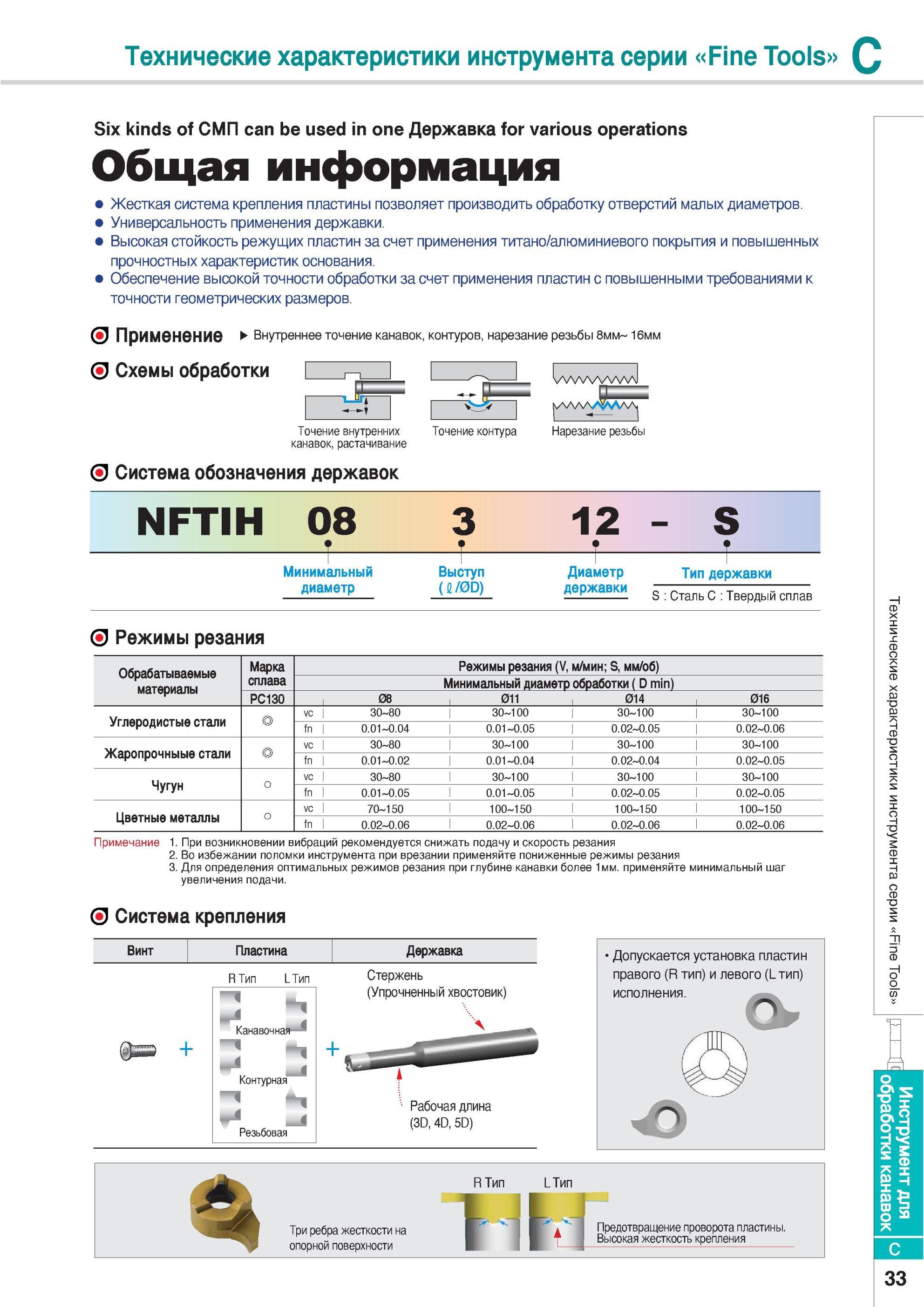

259 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.C33

259 Технические характеристики токарного инструмента Korloy серии Fine Tools Six kinds of СМП can be used in one Державка for various operations Общая информац Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. C33

Технические характеристики токарного инструмента Korloy серии Fine Tools Six kinds of СМП can be used in one Державка for various operations Общая информац

Технические характеристики токарного инструмента Korloy серии Fine Tools Six kinds of СМП can be used in one Державка for various operations Общая информация Жесткая система крепления пластины позволяет производить обработку отверстий малых диаметров. Универсальность применения державки. Высокая стойкость режущих пластин за счет применения титано/алюминиевого покрытия и повышенных прочностных характеристик основания. Обеспечение высокой точности обработки за счет применения пластин с повышенными требованиями к точности геометрических размеров. Применение Внутреннее точение канавок контуров нарезание резьбы 8 мм 16 мм Схемы обработки d=t Точение внутренних Точение контура канавок растачивание Нарезание резьбы Система обозначения державок NFTIH 08 -f Минимальный диаметр -f 12 S Выступ (A/0D) Диаметр державки Тип державки S Сталь C Твердый сплав Режимы резания Обрабатываемые материалы Марка Режимы резания (V м/мин S мм/об) сплава Минимальный диаметр обработки ( D min) PC130 08 011 014 016 Углеродистые стали vc 30 80 30 100 30 100 30 100 fn 0.01 0.04 0.01 0.05 0.02 0.05 0.02 0.06 Жаропрочныые стали vc 30 80 30 100 30 100 30 100 fn 0.01 0.02 0.01 0.04 0.02 0.04 0.02 0.05 Чугун о vc 30 80 30 100 30 100 30 100 fn 0.01 0.05 0.01 0.05 0.02 0.05 0.02 0.05 Цветные металлы о vc 70 150 100 150 100 150 100 150 fn 0.02 0.06 0.02 0.06 0.02 0.06 0.02 0.06 Примечание 1. При возникновении вибраций рекомендуется снижать подачу и скорость резания 2. Во избежании поломки инструмента при врезании применяйте пониженные режимы резания 3. Для определения оптимальных режимов резания при глубине канавки более 1мм. применяйте минимальный шаг увеличения подачи. Система крепления Винт Пластина Державка 0ca R Тип LТип Канавочная Контурная my Ш- Резьбовая Стержень (Упрочненный хвостовик) t Рабочая длина (3D 4D 5D) Допускается установка пластин правого (R тип) и левого (L тип) исполнения. X s о X 03 "О 03 т 4 1 оз =5 (D s Три ребра жесткости на опорной поверхности R Тип L Тип НIк Предотвращение проворота пластины. Высокая жесткость крепления C 33
