Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)




730 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.G26

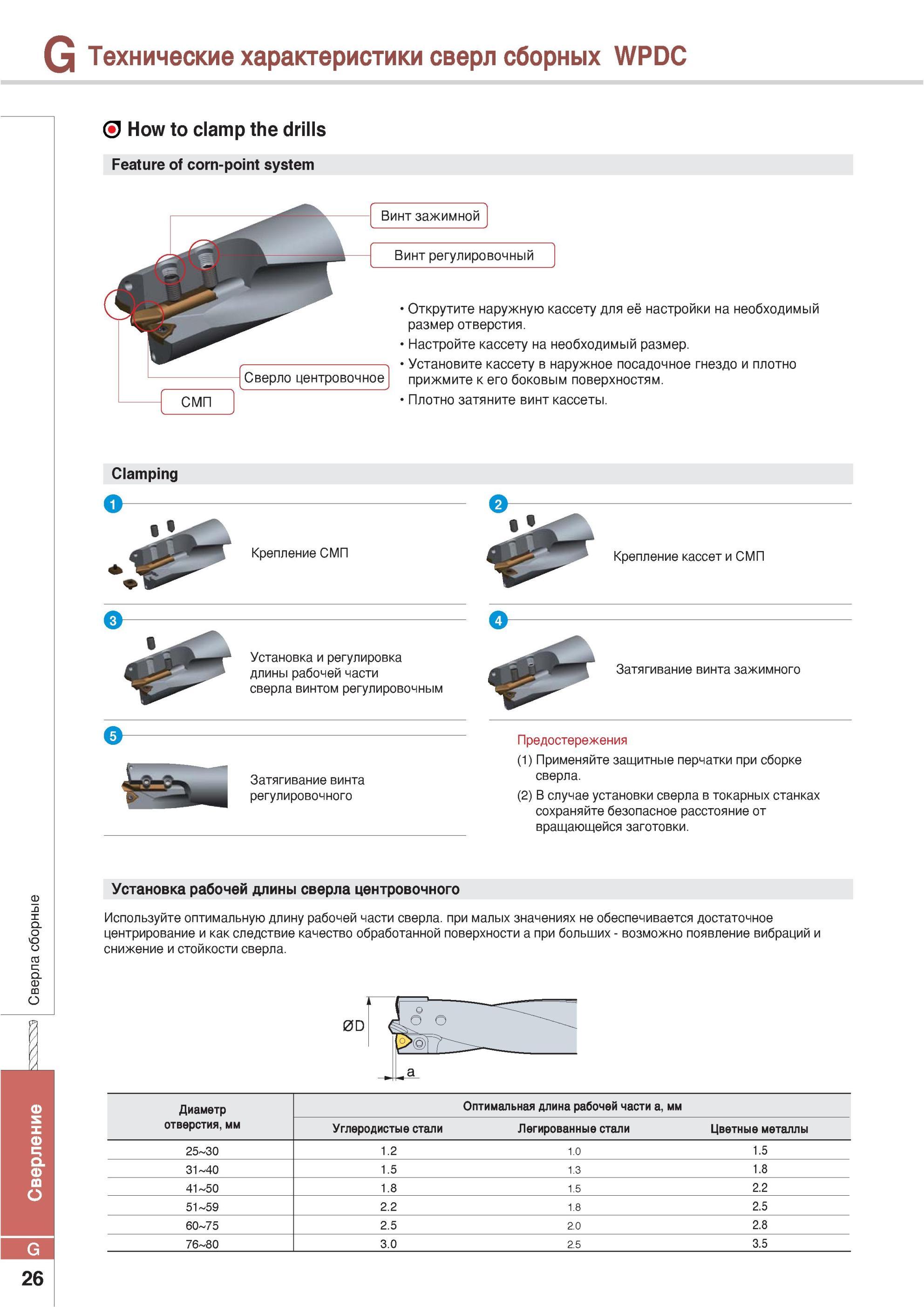

730 Технические характеристики сверл сборных Korloy WPDC How clamp the drills Feature of corn-point system Сверло центровочное СМП Винт зажимной Винт регулиров Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. G26

Технические характеристики сверл сборных Korloy WPDC How clamp the drills Feature of corn-point system Сверло центровочное СМП Винт зажимной Винт регулиров

Технические характеристики сверл сборных Korloy WPDC How clamp the drills Feature of corn-point system Сверло центровочное СМП Винт зажимной Винт регулировочный Открутите наружную кассету для её настройки на необходимый размер отверстия. Настройте кассету на необходимый размер. Установите кассету в наружное посадочное гнездо и плотно прижмите к его боковым поверхностям. Плотно затяните винт кассеты. Clamping Крепление СМП Крепление кассет и СМП Установка и регулировка длины рабочей части сверла винтом регулировочным Затягивание винта зажимного Затягивание винта регулировочного Предостережения (1) Применяйте защитные перчатки при сборке сверла. (2) В случае установки сверла в токарных станках сохраняйте безопасное расстояние от вращающейся заготовки. s X 1 а EQ G Установка рабочей длины сверла центровочного Используйте оптимальную длину рабочей части сверла. при малых значениях не обеспечивается достаточное центрирование и как следствие качество обработанной поверхности а при больших возможно появление вибраций и снижение и стойкости сверла. Диаметр Оптимальная длина рабочей части а мм отверстия мм Углеродистые стали Легированные стали Цветные металлы 25 30 1.2 1.0 1.5 31 40 1.5 1.3 1.8 41 1.8 1.5 2.2 51 2.2 1.8 2.5 60 75 2.5 2.0 2.8 76 80 3.0 2.5 3.5 26 Сверление Сверла сборные
