KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

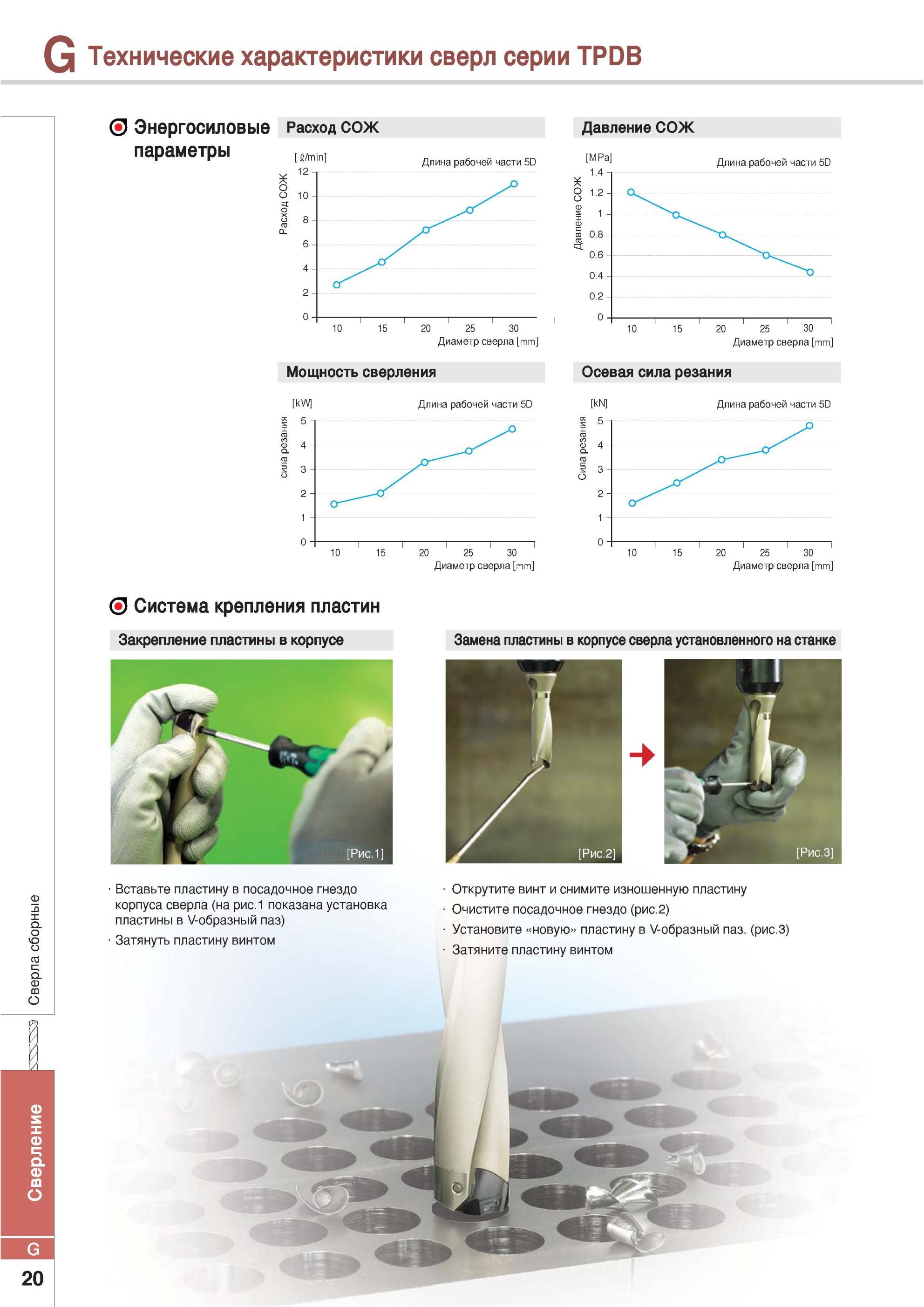

724 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.G20

724 Технические характеристики сверл Korloy серии TPDB Энергосиловые параметры Расход сож Длина рабочей части 5D Давление СОЖ [MPa] сила резания Система крепле Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. G20

Технические характеристики сверл Korloy серии TPDB Энергосиловые параметры Расход сож Длина рабочей части 5D Давление СОЖ [MPa] сила резания Система крепле

Технические характеристики сверл Korloy серии TPDB Энергосиловые параметры Расход сож Длина рабочей части 5D Давление СОЖ [MPa] сила резания Система крепления пластин Закрепление пластины в корпусе Замена пластины в корпусе сверла установленного на станке Вставьте пластину в посадочное гнездо корпуса сверла (на рис.1 показана установка пластины в V-образный паз) Затянуть пластину винтом Открутите винт и снимите изношенную пластину Очистите посадочное гнездо (рис.2) Установите новую пластину в V-образный паз. (рис.3) Затяните пластину винтом Сверление Сверла сборные Расход СОЖ Длина рабочей части 5D Сила резания Давление СОЖ Диаметр сверла [mm] Мощность сверления [kW] Длина рабочей части 5D Диаметр сверла [mm] Осевая сила резания [kN] Длина рабочей части 5D 10 15 20 25 30 Диаметр сверла [mm] 10 15 20 25 30 Диаметр сверла [mm]
