Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

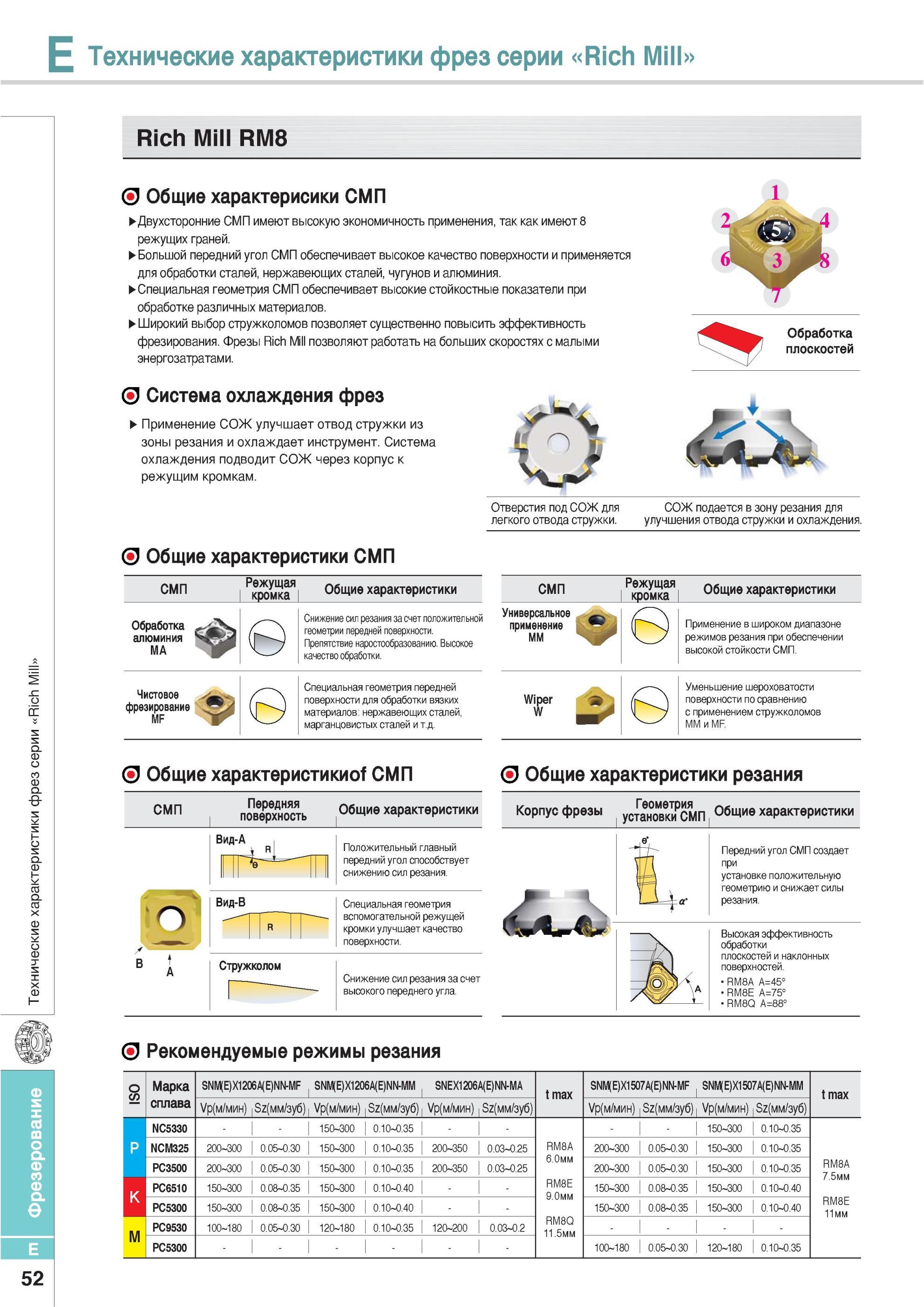

388 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.E52

388 Технические характеристики сборного фрезерного инструмента Korloy серии Rich Rich Mill RM8 Общие характерисики СМП Двухсторонние СМП имеют высокую экономич Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. E52

Технические характеристики сборного фрезерного инструмента Korloy серии Rich Rich Mill RM8 Общие характерисики СМП Двухсторонние СМП имеют высокую экономич

Технические характеристики сборного фрезерного инструмента Korloy серии Rich Rich Mill RM8 Общие характерисики СМП Двухсторонние СМП имеют высокую экономичность применения так как имеют 8 режущих граней. Большой передний угол СМП обеспечивает высокое качество поверхности и применяется для обработки сталей нержавеющих сталей чугунов и алюминия. Специальная геометрия СМП обеспечивает высокие стойкостные показатели при обработке различных материалов. Широкий выбор стружколомов позволяет существенно повысить эффективность фрезирования. Фрезы Rich Mill позволяют работать на больших скоростях с малыми энергозатратами. Система охлаждения фрез Применение СОЖ улучшает отвод стружки из зоны резания и охлаждает инструмент. Система охлаждения подводит СОЖ через корпус к режущим кромкам. Обработка плоскостей Отверстия под СОЖ для легкого отвода стружки. СОЖ подается в зону резания для улучшения отвода стружки и охлаждения. Общие характеристики СМП смп Обработка алюминия MA Режущая кромка Общие характеристики Снижение сил резания за счет положительной геометрии передней поверхности. Препятствие наростообразованию. Высокое качество обработки. смп Режущая кромка Общие характеристики Универсальное применение ММ Применение в широком диапазоне режимов резания при обеспечении высокой стойкости СМП. Чистовое фрезирование MF Специальная геометрия передней поверхности для обработки вязких материалов нержавеющих сталей марганцовистых сталей и т.д. Wiper W Уменьшение шероховатости поверхности по сравнению с применением стружколомов MM и MF. Общие xapaKTepncTHKnof СМП смп Передняя поверхность Общие характеристики Общие характеристики резания Корпус фрезы yc-TgufoEulcIPtDMn 06Me характеристики Вид-A Положительный главный передний угол способствует снижению сил резания. Специальная геометрия вспомогательной режущей кромки улучшает качество поверхности. Передний угол СМП создает при установке положительную геометрию и снижает силы резания. Стружколом Снижение сил резания за счет высокого переднего угла. Высокая эффективность обработки плоскостей и наклонных поверхностей. RM8A A=45° RM8E A=75° RM8Q A=88° Рекомендуемые режимы резания ISO Марка сплава SNM(E)X1206A(E)NN-MF ( SNM(E)X1206A(E)NN-MM ( SNEX1206A(E)NN-MA t max SNM(E)X1507A(E)NN-MF ( SNM(E)X1507A(E)NN-MM Vp(m/mmh) i Sz(MMfay6) Vp(m/mmh) Sz(MM/3y6) Vp(m/mmh) Sz(MMfay6) Vp(m/mmh) Sz(MM/3y6) Vp(m/mmh) Sz(MM/3y6) P NC5330 150 300 0.10 0.35 RM8A 6.0mm RM8E 9.0mm RM8Q 11.5mm 150 300 0.10 0.35 NCM325 200 300 0.05 0.30 150 300 0.10 0.35 200 350 0.03 0.25 200 300 0.05 0.30 150 300 0.10 0.35 PC3500 200 300 0.05 0.30 150 300 0.10 0.35 200 350 0.03 0.25 200 300 0.05 0.30 150 300 0.10 0.35 PC6510 150 300 0.08 0.35 150 300 0.10 0.40 150 300 0.08 0.35 150 300 0.10 0.40 к к PC5300 150 300 0.08 0.35 150 300 0.10 0.40 150 300 0.08 0.35 150 300 0.10 0.40 M PC9530 100 180 0.05 0.30 120 180 0.10 0.35 120 200 0.03 0.2 PC5300 100 180 0.05 0.30 120 180 0.10 0.35 t max RM8A 7.5 мм RM8E 11 мм 1 E 52
